可折叠倾斜式笔记本散热托架结构设计

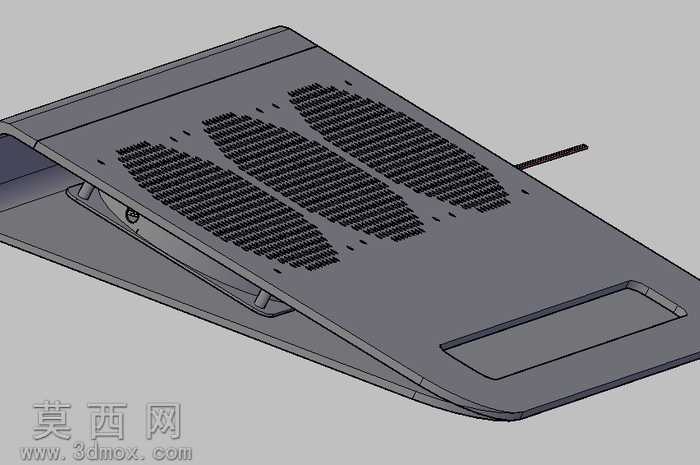

本作品为笔记本电脑散热托架的三维结构设计，建模过程中首先基于人体工学使用需求确定整体倾斜支撑角度，通过基准面搭建确定托架的整体轮廓尺寸，匹配常规14-16英寸笔记本的放置宽度与深度，避免尺寸适配偏差。建模阶段优先完成主体承托面板的结构绘制，面板区域采用阵列式长圆形通风开孔设计，开孔排布对应笔记本底部常规进风区域，三组大尺寸通风区域可最大化暴露笔记本底部进风位置，减少通风阻力，开孔边缘做微小圆角处理，避免锐边结构在实际生产中产生毛刺划损笔记本外壳。主体面板尾部设置一体化穿线槽位，可规整收纳散热风扇的供电线材，避免线材凌乱影响使用体验。底部支撑结构采用可折叠式支脚设计，通过旋转铰接结构实现支脚的收放，支脚展开后可将托架前端抬升形成稳定倾斜角度，既提升打字操作的手部舒适度，也能扩大托架底部的空气流通空间，提升散热效率；支脚收起后托架整体呈薄型平板状态，方便收纳携带。托架前端设置一体化挡边结构，可防止倾斜放置时笔记本滑落，挡边做圆弧过渡处理，避免磕碰损伤笔记本边缘。材质设定上主体承托结构选用哑光ABS工程塑料，兼顾结构强度与轻量化特性，表面做细磨砂纹理处理，提升放置摩擦力同时减少指纹残留；铰接转轴部位选用耐磨POM材质，保证多次折叠旋转后的结构稳定性，避免长期使用出现松垮晃动。渲染阶段采用中性灰色哑光材质表现主体塑料质感，通过环境光遮蔽效果突出通风孔的阵列层次感与结构细节，铰接部位的转轴结构做细微的金属质感表现，区分不同部件的材质差异。整体设计兼顾散热功能性与使用便携性，结构无多余冗余部件，所有壁厚均匀一致，符合注塑生产的工艺要求，通风区域的开孔排布经过反复调整，既保证通风面积，也避免开孔过多降低面板整体结构强度，支脚的支撑角度经过多轮验证，在保证打字舒适度的同时避免倾斜角度过大导致笔记本放置不稳，整体结构紧凑实用，可直接用于后续的产品开模生产验证。
