户外运动机辊系传动结构三维设计

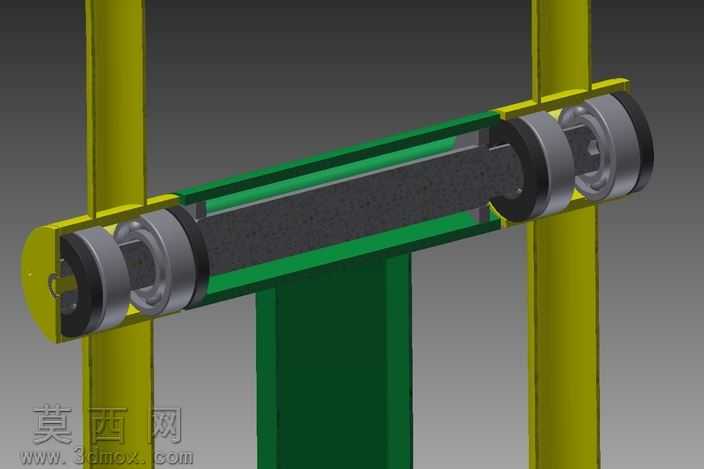

本作品为户外运动机配套的辊系传动结构三维建模成果，建模阶段依托Autodesk Inventor平台完成全参数化零件搭建与装配约束，首先对辊系的核心组成部件进行拆分建模：包含两端的支撑滚轮组件、中间的长条形传动辊体、两侧的绿色导向护板、黄色立式支撑机架，每个零件均按照实际机械加工的尺寸公差逻辑设定参数，确保装配后无干涉错位。材质渲染阶段针对不同部件的实际应用场景匹配对应材质属性：两端滚轮采用橡胶包覆金属轮毂的复合材质，渲染时调整橡胶表面的哑光漫反射参数，还原橡胶材质的防滑质感，金属轮毂部分赋予抛光钢材材质，添加轻微的环境反射效果体现金属加工面的光洁度；中间传动辊体采用磨砂金属材质，模拟实际使用中碳钢辊面的耐磨表面状态；两侧绿色导向护板赋予工程塑料材质，调整半哑光的表面反射率，体现硬质塑料的质感；黄色立式支撑机架采用喷涂钢材材质，添加均匀的漆面颗粒质感与轻微的反光效果，还原户外健身设备的漆面防护特征。结构设计上，该辊系采用双端滚轮同轴支撑的布局，传动辊体与两端滚轮通过轴孔配合实现同轴传动，两侧绿色护板沿辊体轴向布置，对辊体的运行行程形成侧向防护，避免运动过程中出现辊体偏移脱落的问题，黄色立式机架作为承载主体，通过垂直布置的型材结构为整套辊系提供稳定的支撑基础，装配过程中对滚轮与机架的连接位置添加转动副约束，模拟实际使用中滚轮绕轴转动的运动状态，可直接用于后续的运动仿真验证。设计思路围绕户外运动器材的使用需求展开，优先考虑结构的稳定性与运动的顺畅性，辊体长度与滚轮间距按照户外运动机的实际安装尺寸匹配，确保该辊系可直接适配对应型号的户外运动机设备，整体结构无冗余设计，所有部件均承担对应的传动、支撑或防护功能，建模过程中对零件的倒角、安装孔等细节特征均做了还原，保证模型可直接用于后续的工程图导出与生产参考。
