二氧化碳激光加工头三维结构设计

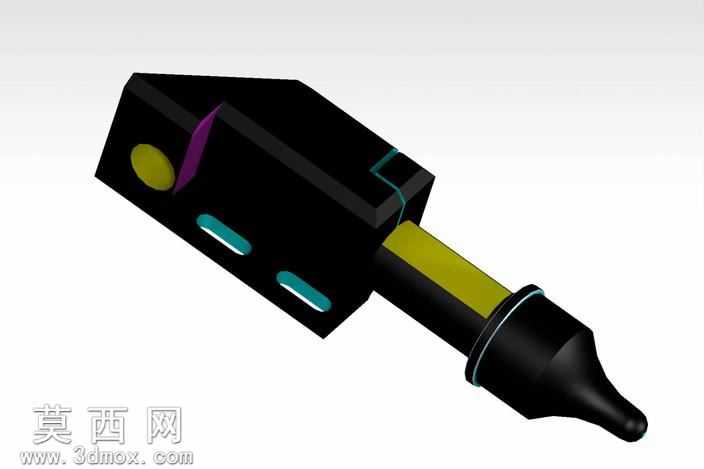

本模型为二氧化碳激光加工头的三维结构设计，建模过程中严格遵循工业激光加工头的实际尺寸比例与功能布局，采用参数化建模方式完成各部件的搭建。首先从主体基座部分开始建模，对黑色壳体的棱角、安装卡槽、功能按键预留位进行精准的曲面与实体结合建模，还原壳体上的操作标识位、散热槽结构，确保壳体的装配公差符合实际生产的配合要求。针对激光传输的镜筒部分，采用同轴回转体建模方式，精准还原镜筒的阶梯轴结构、密封圈安装槽位，保证镜筒与主体基座的装配同轴度符合激光光路传输的精度要求。在材质渲染环节，主体壳体采用哑光黑色工程塑料材质，还原工业设备外壳的耐磨防滑质感；镜筒部分的黄色区段做半哑光金属漆面处理，模拟实际设备中光路防护段的材质特性；操作按键分别采用亮黄色、青蓝色的半透明硬质塑料材质，还原设备操作按键的指示灯透光效果；密封圈部分采用黑色橡胶材质，添加细微的磨砂纹理提升真实感。结构设计上，模型完整还原了激光头的光路走向预留空间、安装固定接口、调节旋钮的卡位结构，各部件之间的装配关系清晰，可直观展示激光头从主体控制段到激光输出端的完整结构，方便用于激光设备的装配演示、结构优化参考。设计过程中充分考虑了激光头的实际使用场景，在输出端做了收窄的锥形结构设计，既能够压缩激光输出的光路范围，也能避免加工过程中碎屑飞溅损伤内部镜片，壳体上的散热槽布局也对应内部发热元件的位置，兼顾结构合理性与实用性。
