小型带线输出动力主轴结构设计

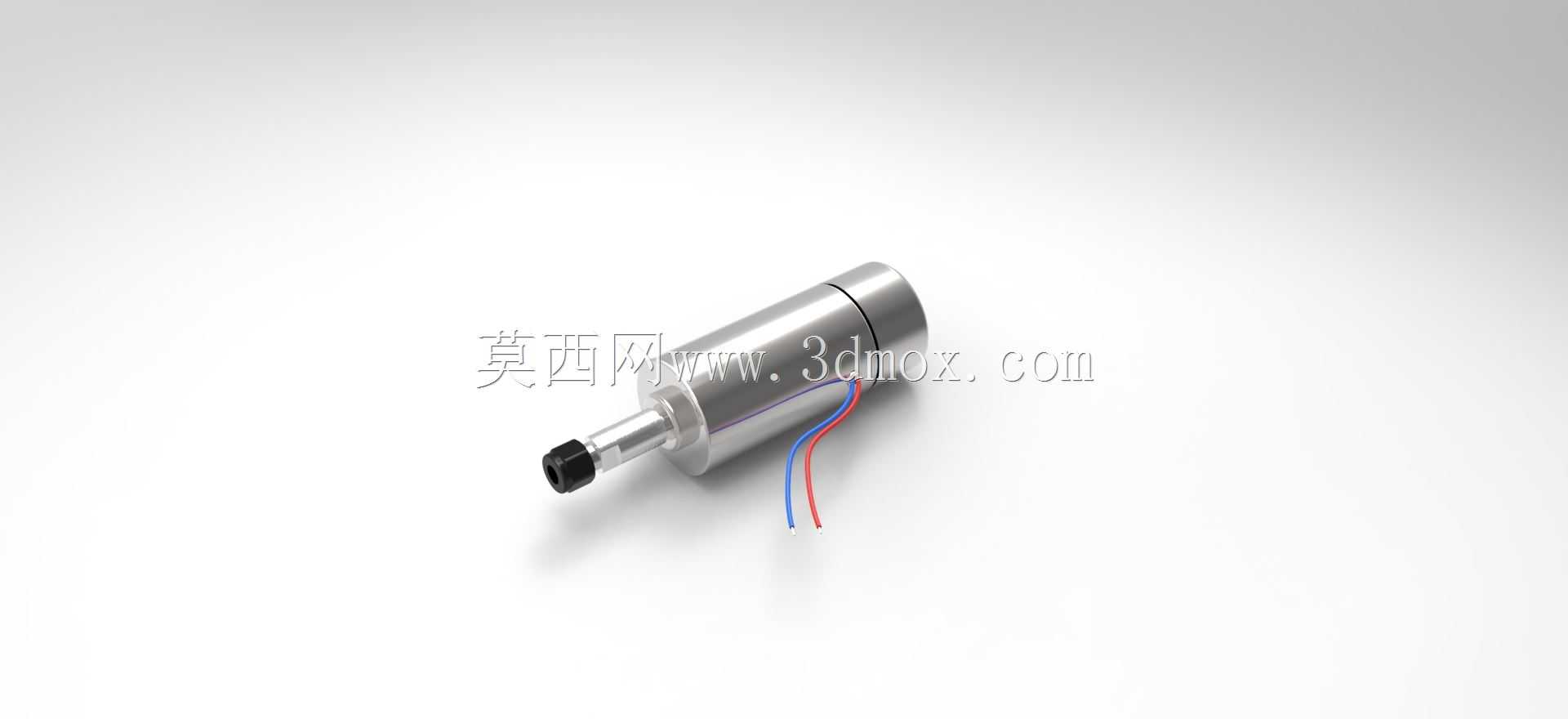

　　这款小型动力主轴的三维结构，最初是围绕小型纺织设备的纺锭驱动需求做的适配设计，在实际产线场景里，这类主轴除了用在小型纺纱、捻线设备的纺锤工位，也能适配小型精密钻铣、首饰雕刻这类需要高转速稳定输出的轻载加工场景，核心是承担旋转动力的输出端负载，把电机端的扭矩平稳传递到执行端，保证作业过程中旋转精度的稳定性。从结构设计逻辑来看，整体采用圆柱形一体化金属壳体设计，壳体外圆做了高光洁度处理，既方便和设备安装位的孔位做过渡配合定位，也能在高速运转时减少风阻带来的振动，壳体尾部直接引出红蓝两根动力引线，省去了额外的接线端子安装空间，适配紧凑安装位的布局需求。输出端做了阶梯轴结构，最外侧的轴头设计了扁位与安装螺纹，既可以通过锁紧螺母固定纺锭、

　　夹头等执行部件，扁位结构也能传递扭矩，避免高速旋转时执行件出现打滑空转的问题，轴肩位置做了退刀槽处理，方便加工时保证装配面的垂直度，也能避免装配时出现应力集中的问题。从安装边界来看，主体壳体的外径控制在小尺寸区间，整体轴向长度较短，不需要额外预留过长的安装空间，安装时只需要在设备安装板上加工对应尺寸的安装孔，通过侧面顶丝或者端盖压合的方式就能完成固定，不需要复杂的安装支座，适配小型台式设备、桌面级加工设备的紧凑布局需求。设计过程中特意把动力传输的走线做了内置处理，引线从壳体尾部中心位置引出，不会和旋转的输出轴产生干涉，也能避免设备运行过程中线缆被旋转部件剐蹭破损，提升长期运行的可靠性。

　　输出轴的径向跳动控制在适配轻载高速场景的精度范围内，轴承位的公差配合选用过渡配合，既保证轴承装配后不会出现跑圈问题，也方便后期维护时的轴承拆卸更换，壳体内部的腔体预留了润滑脂的存储空间，不需要频繁添加润滑介质就能保证长期运转的顺畅性。在实际选型适配时，这类主轴不需要搭配额外的传动结构，直接给引线通入对应规格的动力就能输出旋转动作，省去了皮带、齿轮这类中间传动环节的间隙误差，对于需要稳定转速、低振动的作业场景，比如细纱捻线、小型工件的精密钻孔打磨，能有效减少作业过程中的抖动，提升成品的加工一致性。结构上没有设计多余的外置散热结构，依靠金属壳体本身的热传导就能满足轻载连续运行的散热需求，外壳的光滑圆柱面也方便日常清理，

　　不会在表面积攒纺织纤维、加工碎屑这类杂物，适配纺织车间、小型加工工位这类有浮尘、纤维碎屑的作业环境。输出端的轴头尺寸做了通用化设计，能适配市面上常规规格的纺锭夹头、小型钻夹头，不需要额外做转接件就能完成执行部件的更换，降低了设备的配件适配成本。整体结构没有复杂的异形曲面，所有加工面都是回转体结构，采用常规的车削加工就能完成所有壳体、轴件的加工，不需要特殊的五轴加工设备，加工成本可控，适合批量生产配套。
