商用UNOX热风蒸烤箱精确结构设计

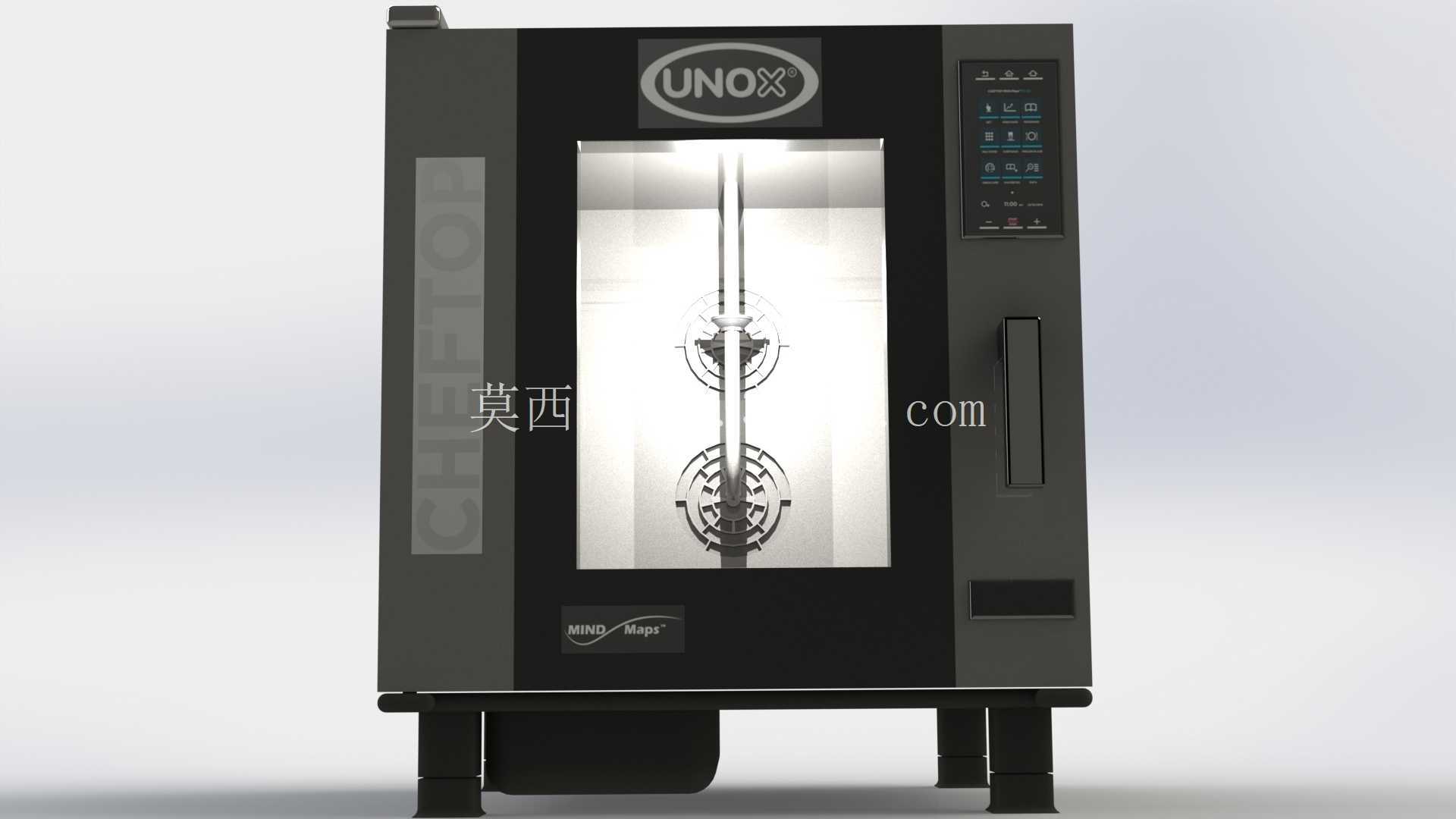

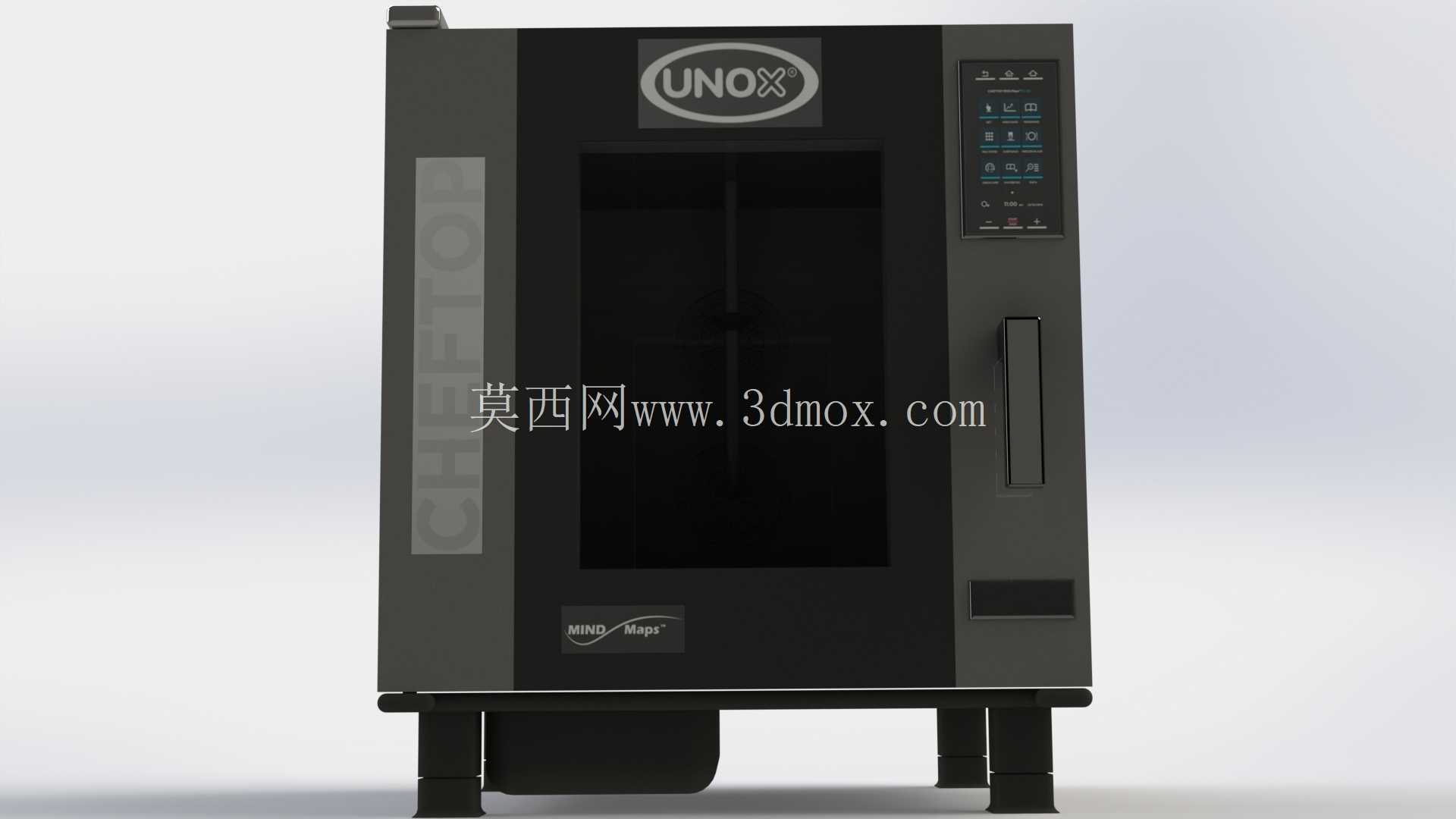

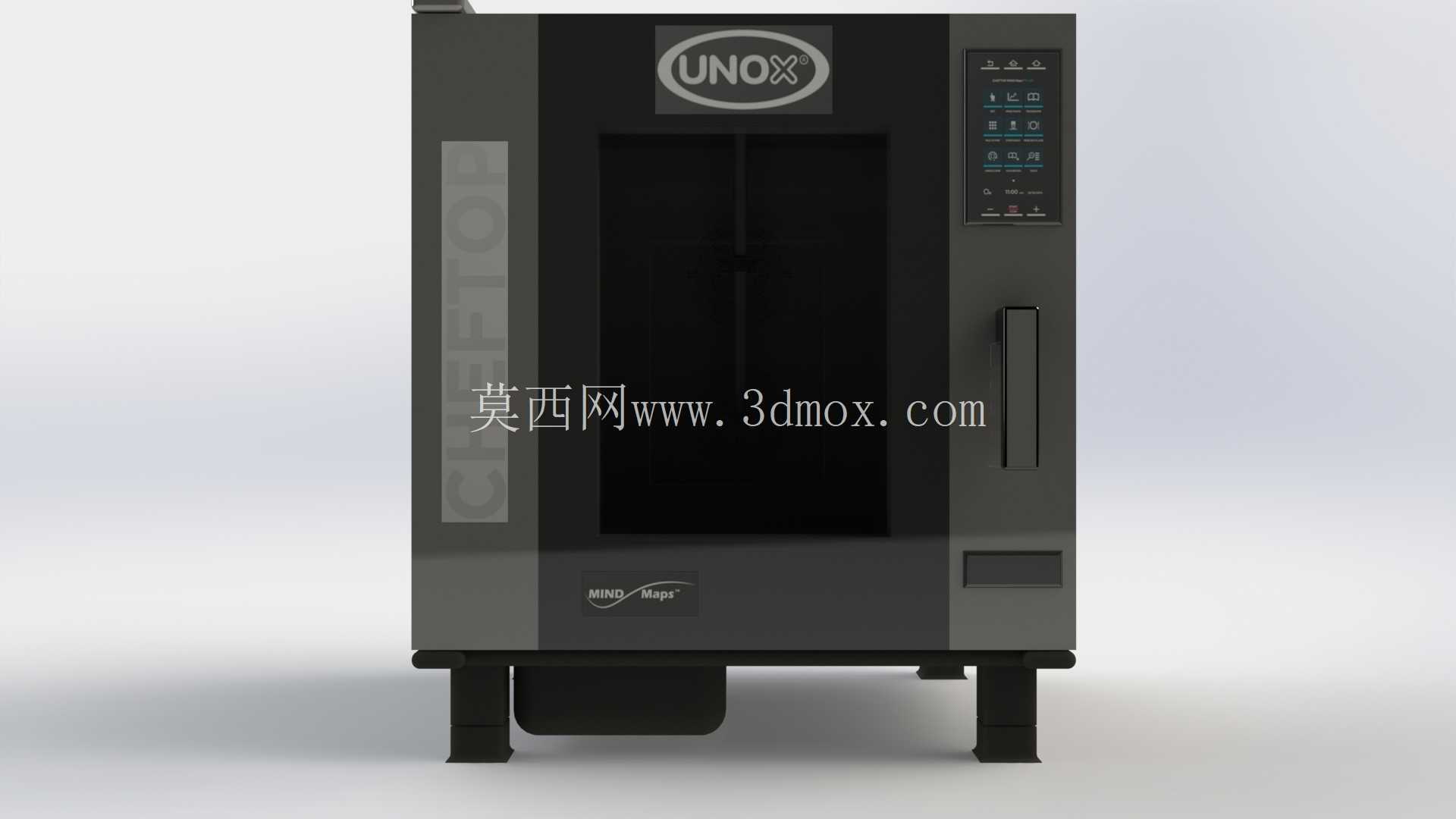

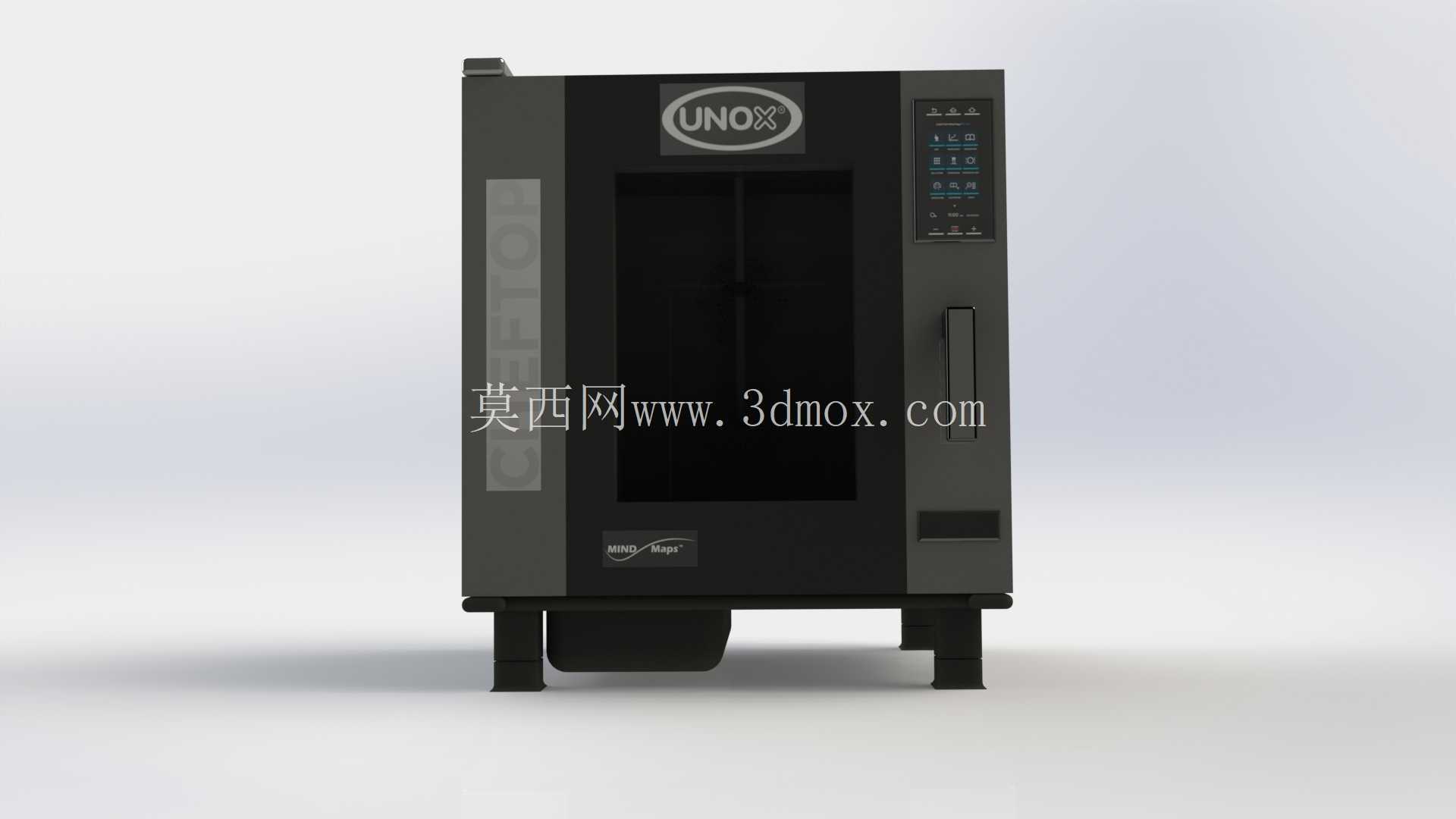

　　本次呈现的商用蒸烤设备三维结构，完全还原Unox XEVC-0711机型的实际装配状态，所有结构尺寸均参考实体设备测绘校准，可直接用于商用厨房布局规划、设备配套结构设计、同类型产品研发参考等场景。从实际商用场景来看，这类设备主要部署在连锁餐饮后厨、中央厨房配餐区、精品烘焙门店、酒店西厨操作间等场所，可同时承担烘烤、蒸制、热风复热、低温慢煮等多类烹饪工序，相比传统厨电设备能大幅缩减后厨设备占用空间，减少不同工序间的设备切换成本。

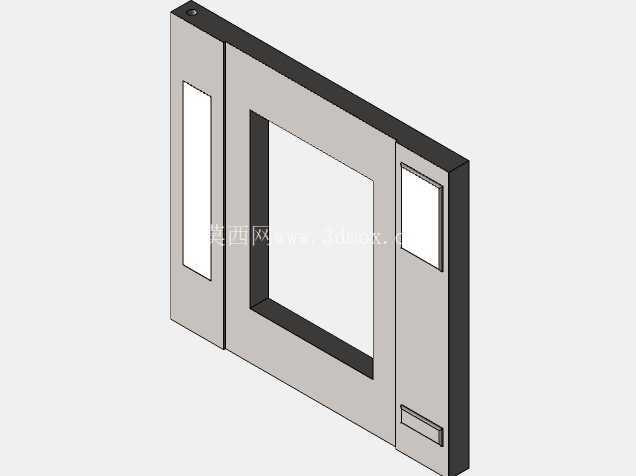

　　从结构设计逻辑来看，整机采用立式方仓布局，底部设置四个可调式支撑脚，单个支撑脚的调节行程预留15mm，可适配后厨地面不平整的安装场景，支撑脚与箱体底部的连接位采用内嵌式螺母固定，避免长期承重出现连接位变形。箱体外壳采用1.2mm厚冷轧板折弯拼接结构，所有拼接边均做内折边处理，既可以提升外壳整体结构刚性，减少设备运行过程中因热风循环风机震动产生的共振异响，也能避免外露锐边对后厨操作人员造成划伤风险。设备正面的炉门采用双层中空钢化玻璃结构，玻璃周边的密封胶槽做了错位迷宫设计，可在炉门闭合时形成三道密封屏障，减少炉腔内热量外泄，降低后厨操作区的环境热负荷；炉门把手采用侧装式长握把设计，握持位置距离设备正面预留40mm操作间隙，操作人员佩戴隔热手套也可顺利完成开门操作，把手与炉门的连接位采用隐藏式螺丝固定，避免长期接触油污、水汽出现螺丝锈蚀问题。

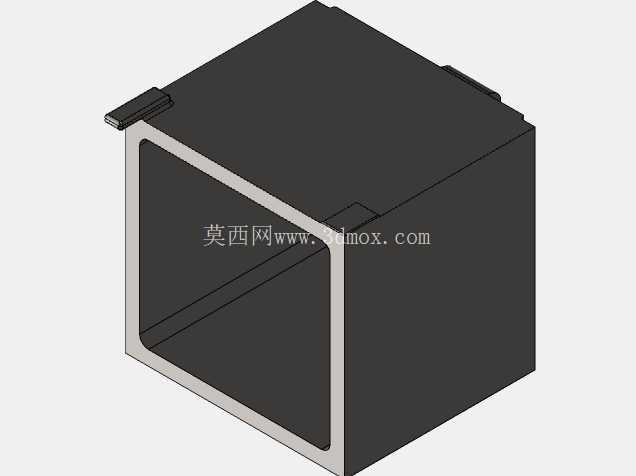

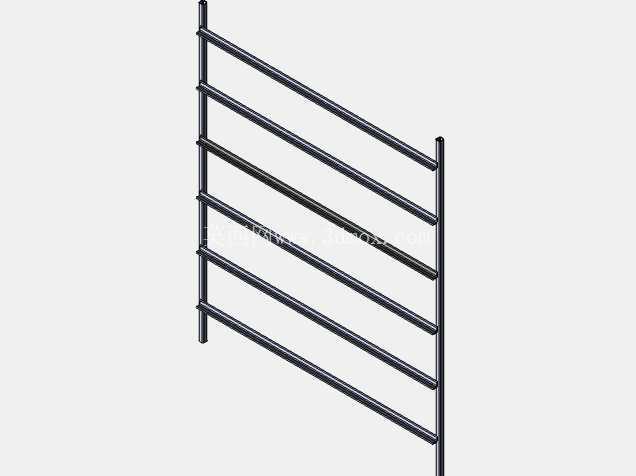

　　炉腔内部采用304不锈钢一体拉伸结构，腔体内边角均做R20圆弧过渡，无清洁死角，符合食品接触设备的卫生设计要求；腔体背部预留热风循环风机安装位，风机叶轮与腔体后壁的间隙控制在8mm，既保证热风在腔体内的循环覆盖范围，也避免叶轮运转过程中与腔体结构产生剐蹭。腔体顶部设置排气阀安装位，排气阀的开合角度可根据不同烹饪模式的湿度需求进行调节，烘烤模式下排气阀全开可快速排出腔体内多余水汽，保证烘焙成品的酥脆口感，蒸制模式下排气阀微开可维持腔体内的饱和蒸汽环境。设备右侧的控制面板区域做了内凹式设计，面板与箱体正面存在10mm的高度差，可避免操作过程中汤汁、油污溅到面板表面后顺着缝隙流入设备内部，面板下方的电器仓与烹饪腔体之间设置20mm厚的隔热棉层，可将电器仓的工作温度控制在40摄氏度以内，保证内部电控元件的长期运行稳定性。

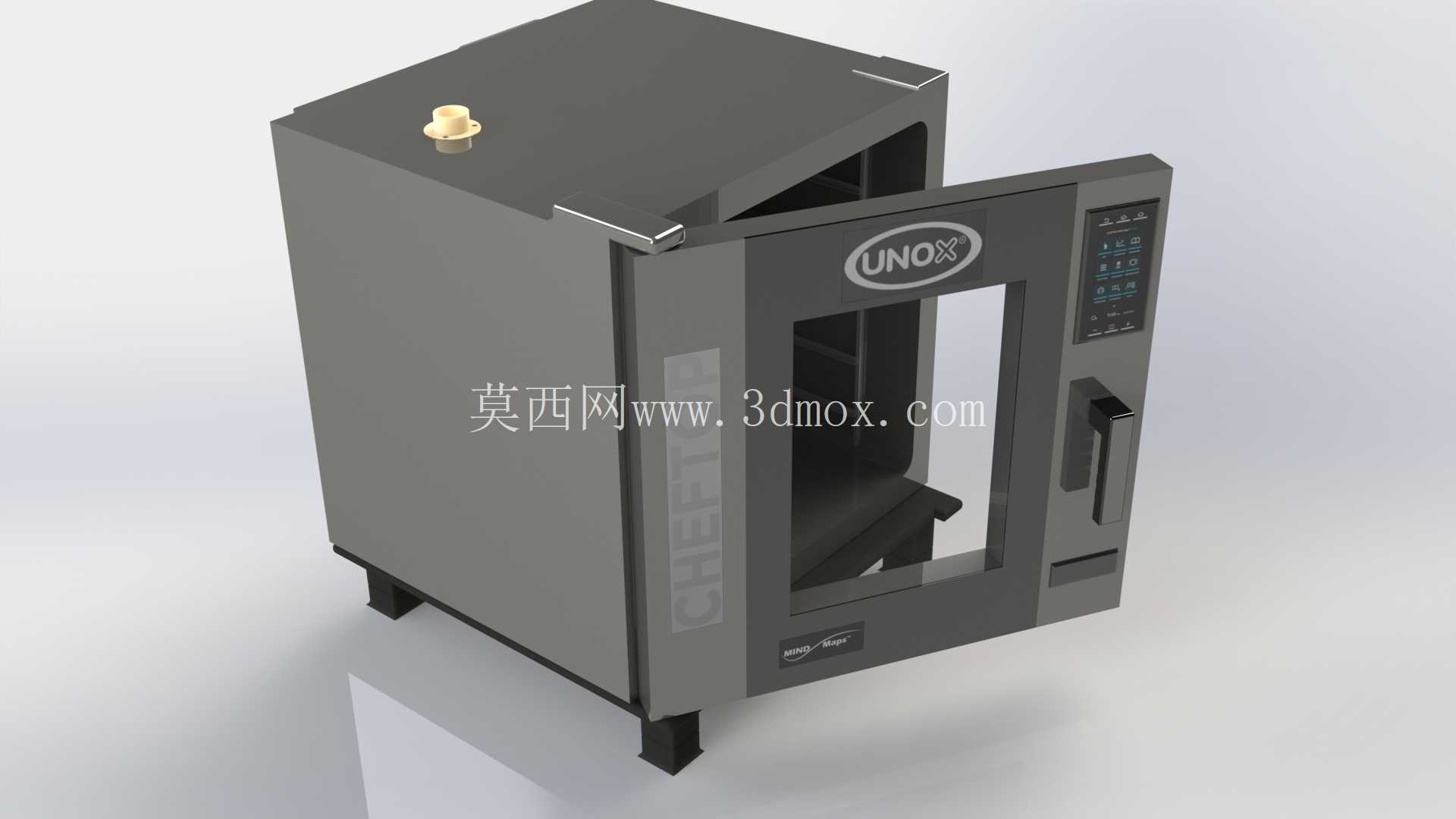

　　从安装边界尺寸来看，整机宽度控制在750mm，深度820mm，高度1050mm，安装时需要在设备背部预留50mm的散热间隙，左右两侧各预留30mm的操作维护间隙，顶部预留200mm的排气检修空间，满足商用厨房设备安装的消防与维护要求。设备门体的开合角度可达180度，门体打开后不会遮挡周边通道，也方便操作人员对腔体内部进行深度清洁。在建模过程中，所有活动部件的运动行程均做了干涉检查，炉门开合、支撑脚调节、排气阀动作等操作均无结构卡滞，各部件的装配公差按照实际钣金加工的精度要求设置，钣金件的折弯系数、焊接预留量均符合常规商用厨电的加工工艺要求，可直接导出工程图用于样机试制参考。对于从事商用厨电设计、后厨布局规划的从业者来说，这个模型可以直接作为同规格设备的选型占位模型，也可以参考其结构密封、隔热设计、人机交互布局的思路，优化自研产品的结构设计，减少前期研发过程中的尺寸验证成本。
