Saare游艇180度舱室通气启闭机构

本模型为游艇配套的180度旋转式舱室通气启闭机构，采用三维参数化建模完成全零件装配设计，整体结构围绕舱室进气通断控制功能展开。建模过程中先完成底座安装板的基体绘制，采用薄板拉伸特征构建方形安装基座，表面做哑光浅黄质感处理，模拟船用舱面安装基板的涂装效果；核心启闭部件为带均匀通气孔的黑色圆盘阀盖，通过旋转阵列特征完成阀盖周向通气孔的排布，孔位尺寸经过流量校核匹配30.9平方厘米的进气面积要求，阀盖边缘做圆角过渡处理，表面赋予磨砂哑光黑材质，模拟耐候橡胶与工程塑料结合的部件质感。

机构核心传动部分采用固定轴搭配半圆盘旋转阀芯的结构设计，轴类零件通过回转特征建模，与阀盖、阀芯做同轴度装配约束，可实现半转范围内的精准启闭动作；密封结构包含硅胶密封垫片，建模时做0.5毫米厚度的薄壁特征，装配位置贴合阀盖与安装基座的贴合面，模拟实际使用中的气流密封效果，防止非开启状态下外部气流灌入舱室。

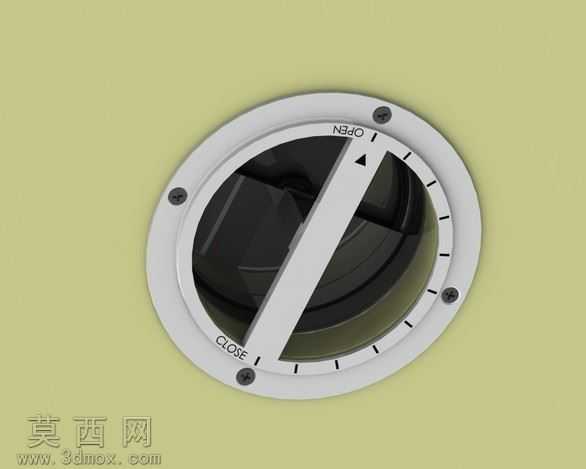

法兰连接部分采用4个螺丝孔位的均布设计，通过阵列特征完成安装孔排布，法兰部件赋予白色ABS塑料材质，螺丝等紧固件采用不锈钢1.4571材质质感，金属表面做轻微反光处理还原金属特性。整体装配完成后添加干涉检查，确认旋转半转过程中阀盖、阀芯、垫片、安装座之间无运动干涉，渲染阶段采用蓝色纯色背景突出机构主体，光影调整为柔和侧光，清晰展现部件轮廓、孔位结构与装配层次，还原机构安装在舱面的实际视觉效果。设计过程中兼顾部件加工工艺性，钣金类零件适配切割、弯曲、拉深的钣金加工流程，注塑类零件匹配注塑成型工艺要求，轴类零件适配车削加工流程，整体零件数量精简，装配逻辑清晰，可直观展示180度旋转启闭的工作原理，满足船用通气部件的结构展示与设计参考需求。
