Saare游艇GT2发泄甲板上结构设计

本作品为Saare游艇GT2配套的发泄甲板上通风泄放部件，采用三维参数化建模完成全结构设计，建模过程中对各功能模块做了独立特征分组，便于后续结构迭代与工程出图。模型整体为带法兰安装边的环形腔体结构，法兰盘上均匀分布安装定位孔，可通过标准紧固件直接与游艇甲板基面完成装配，无需额外定制转接件。

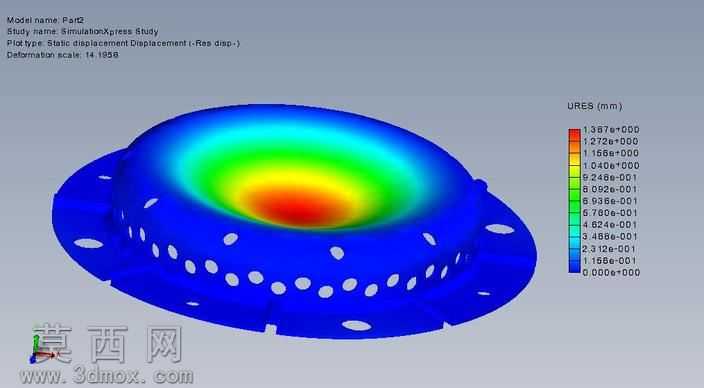

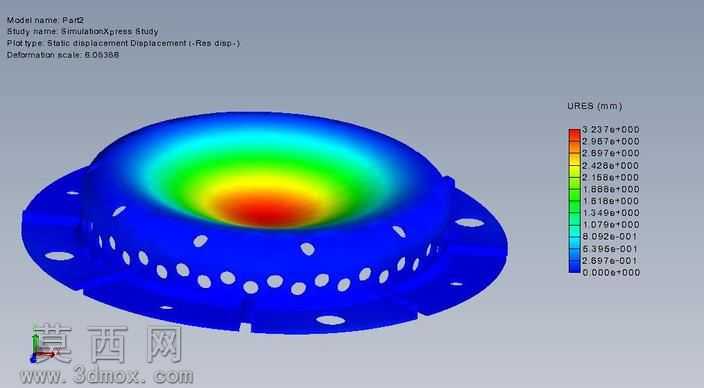

建模阶段重点还原了部件的三大核心功能结构：其一为三档位锁闭调节机构，采用麻花旋钮搭配3个定位位移器的组合设计，可实现完全开放、半打开、全关闭三种工作状态的精准切换，旋钮操作行程做了限位特征约束，避免调节过位导致的结构卡滞；其二为密封防护结构，主体采用0.84高倾斜尼龙面板构型，搭配顶部与底部双O型圈槽的密封设计，可在关闭状态下阻断水流直接冲击，倾斜面板可引导溅落水流向盖下流动，配合盖体周边设置的八个排水隧道，可将渗入的积水依靠重力自然排出，避免积水倒灌进入游艇舱内；其三为通风气流调节结构，通风盖可承受额定工况载荷，经仿真验证变形量控制在0.088范围内，可承受300磅均匀载荷与局部700磅的瞬时冲击力，满足游艇航行时的复杂受力要求。

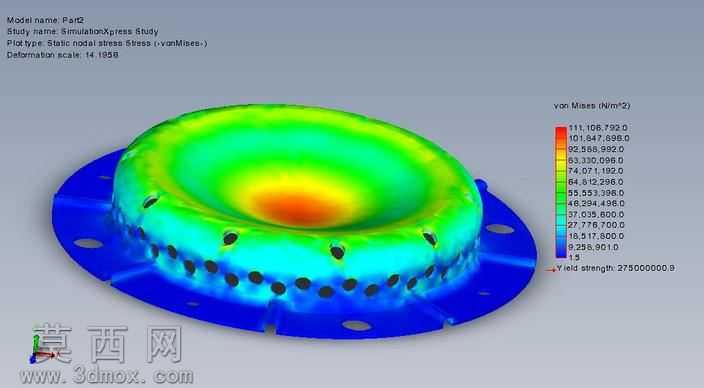

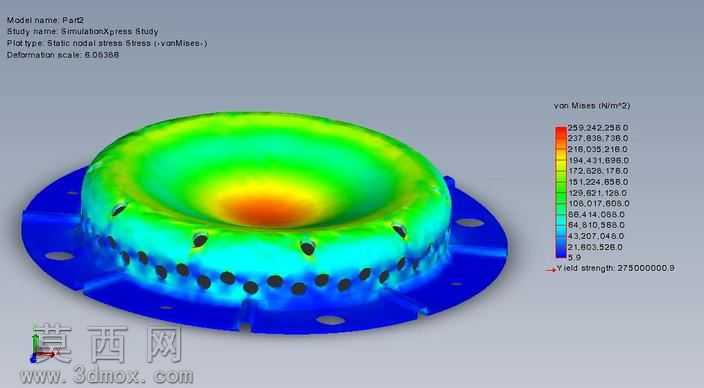

材质配置上，主体部件选用尼龙密封件、铝或不锈钢结构件，配套标准件包含弹簧、螺钉、橡胶O型圈与旋钮组件，渲染阶段针对不同材质做了专属材质球调试：金属件赋予拉丝不锈钢与阳极氧化铝质感，尼龙件做哑光磨砂塑料效果，橡胶圈赋予高弹哑光橡胶质感，同时完成了静力学应力仿真云图的可视化渲染，通过色彩梯度直观展示部件受力后的应力分布与变形趋势，验证结构强度满足使用要求。设计过程参考了经典Vetus通风道的外观构型，适配Saare游艇GT2的甲板安装尺寸，与同系列GT1通风口甲板结构保持了较高的通用性，仅在锁止机构与少量附属零件上做了差异化设计，降低了后续生产开模与备件维护的成本。
