圆柱形工件中心定位划线专用手工找正工具

　　在机加工车间的日常钳工装配、工件划线工序里，经常会遇到需要快速找正圆柱形工件端面中心的场景，不管是小直径的圆钢棒料待钻孔打中心孔，还是轴类零件需要做端面标记、后续吊装找正，都需要一款能快速贴合圆柱面、精准定位中心的辅助工具，这款手工找正工具就是针对这类基础工序需求设计的。从实际使用场景来看，新入行的钳工、刚接触金工实习的工程类学生，在最初接触轴类零件加工准备工序时，最容易出现的问题就是用高度尺反复测量找中心效率低，或是用划规找中心时出现偏差，导致后续中心孔钻偏、轴类零件装夹同轴度超差，这款工具的结构设计完全贴合这类基础操作的使用逻辑，不需要复杂的读数、计算，靠结构本身的形位定位就能完成中心标记。从结构设计思路来看，

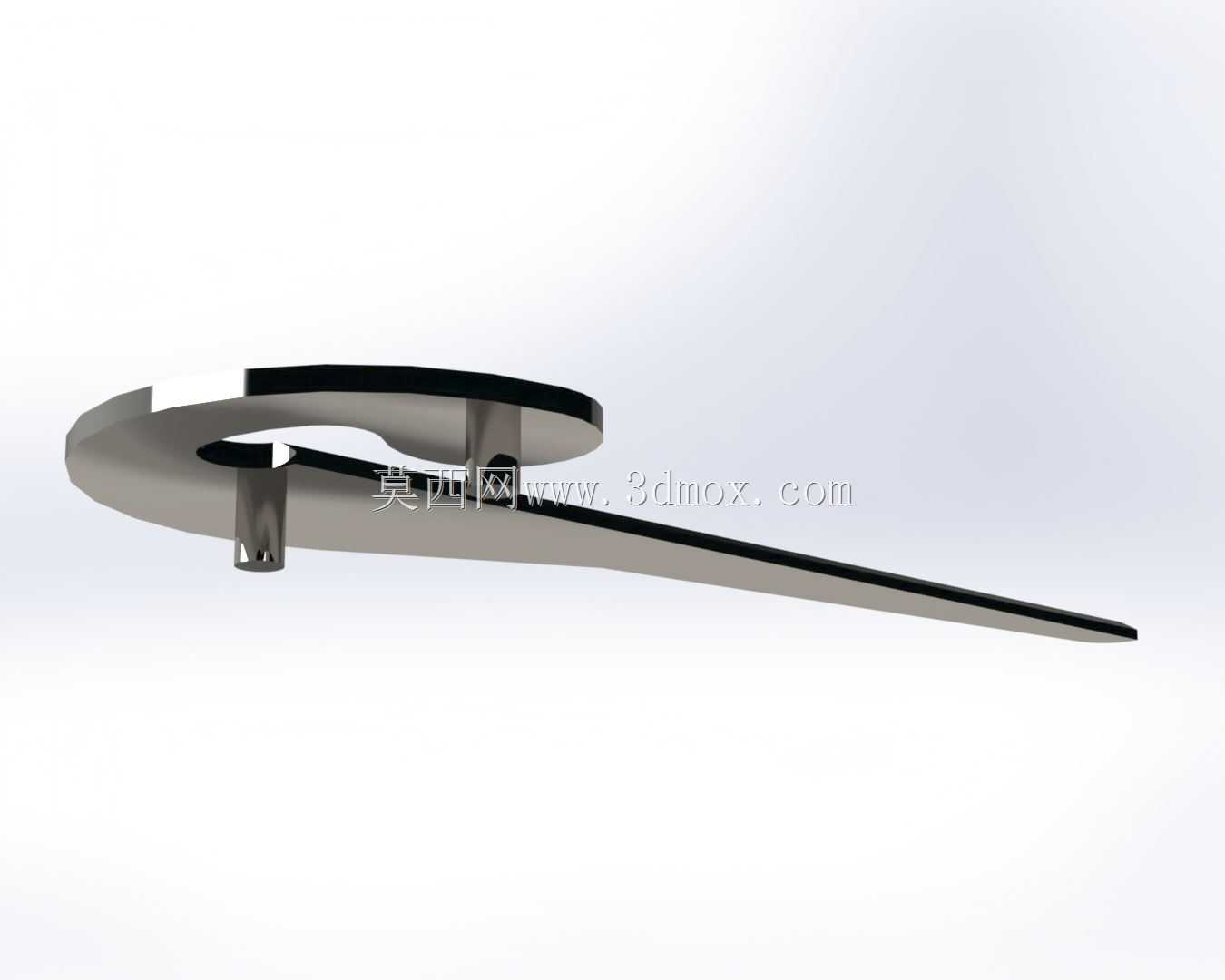

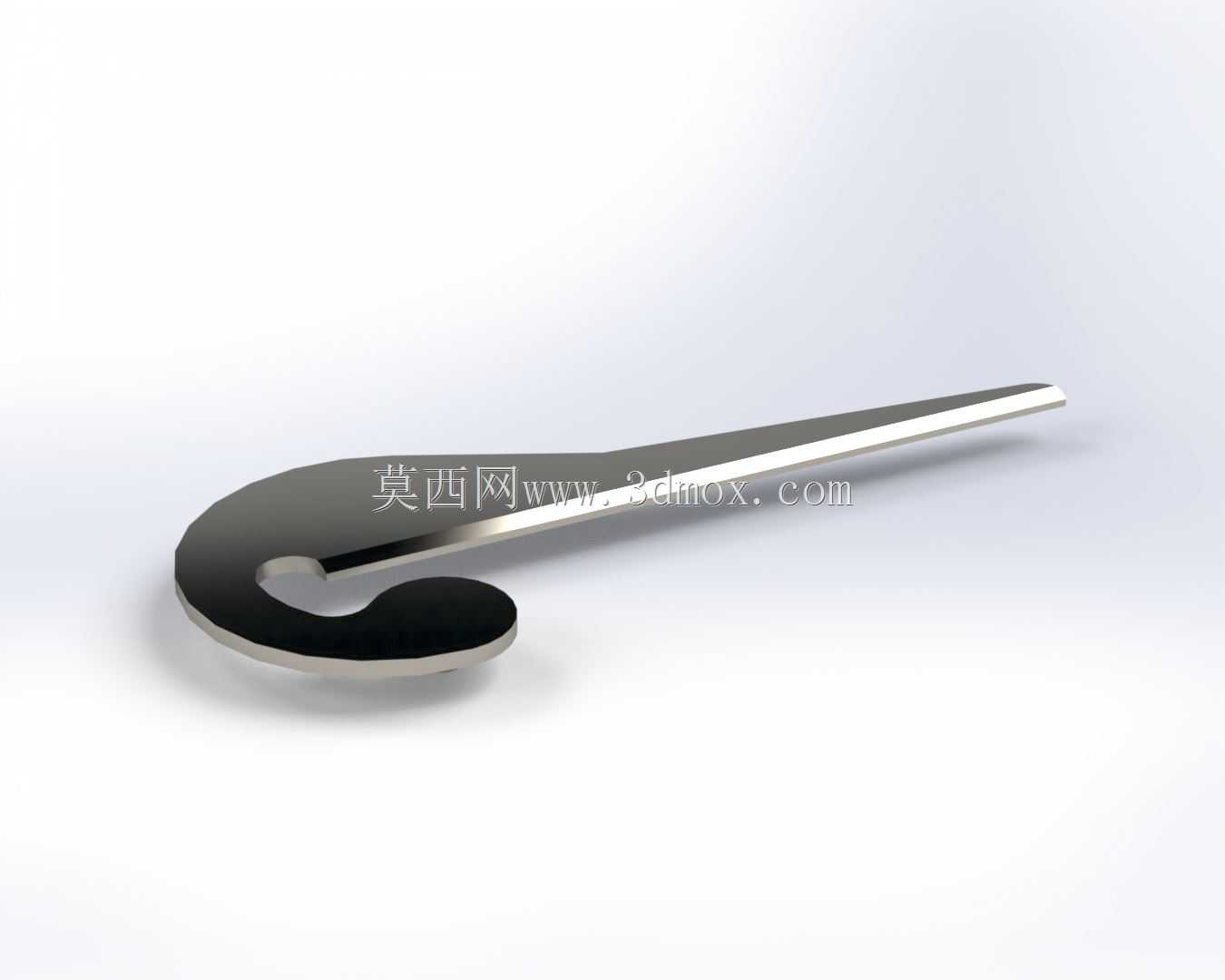

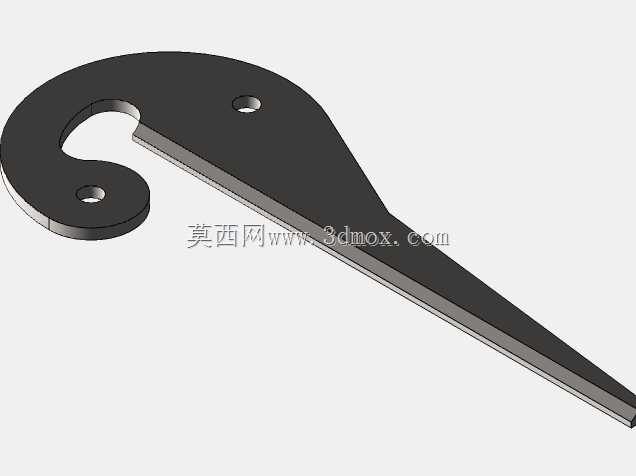

　　工具整体采用一体式钣金折弯成型，一端是开口的弯钩形定位面，这个内凹的圆弧定位边在设计时做了适配多直径圆柱的公差匹配，只要是在工具适用直径范围内的圆柱形工件，将弯钩内侧贴合圆柱的外圆母线，工具长直边的延伸方向就会自然穿过圆柱的端面圆心，操作人员只需要沿着直边在工件端面划一条直线，再将工件转动90度重复操作，两条直线的交点就是圆柱端面的精确中心，整个操作过程不需要辅助读数，完全靠结构形位保证定位精度，非常适合车间现场快速操作。从外形尺寸与安装边界来看，工具整体为长条形扁平结构，握持段做了圆弧收边处理，避免长时间握持划线时硌手，弯钩定位端的开口深度适配常见直径范围的圆钢、轴类零件，直边段的长度足够覆盖常规小直径轴类工件的端面划线需求，

　　整体厚度控制在适合手持施力的范围，不会因为过薄导致划线时变形，也不会因为过厚增加不必要的重量，放在钳工工具台、随身工具盒里都不占用过多空间。从功能特性来看，这款工具没有复杂的活动部件，一体式结构不存在装配间隙带来的定位误差，长期使用只要定位边没有出现磕碰变形，就能一直保持定位精度，不管是英制尺寸体系还是公制尺寸体系的加工场景，这款工具的定位逻辑都不受尺寸单位限制，因为它是靠几何形位关系实现中心定位，不需要对应刻度读数，能适配不同计量标准的车间使用需求。在实际车间操作中，这类工具往往是钳工师傅随身常备的辅助小工具，相比需要调试的定心夹具、需要读数的高度尺，它的操作门槛极低，新入行的操作人员只要经过简单演示就能掌握使用方法，

　　能快速帮助新手建立圆柱类零件中心定位的操作逻辑，理解外圆母线与圆心的几何对应关系，在基础技能训练阶段就能建立准确的形位公差概念，避免因为反复找正浪费加工准备时间，也能减少因为中心找偏导致的后续工序废品率。工具的表面做了防锈处理，适合车间多油污、多切削液的使用环境，日常使用后只需要简单擦拭就能存放，不需要特殊的维护保养，定位边的硬度做了适配处理，正常划线接触工件不会出现过快磨损，长期使用也能保持定位边的直线度与弯钩定位面的形位精度，不管是单件小批量的维修车间工件划线，还是金工实习阶段的基础技能训练，这款工具都能满足基础的中心定位划线需求，是车间基础操作里实用性极强的辅助工装。
