轮式球类发射机器人机械结构设计

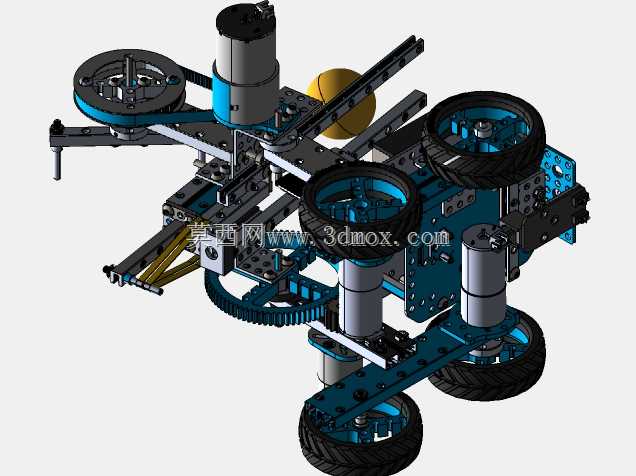

　　这套轮式球类发射装置的结构设计，核心面向青少年机器人竞赛、自动化球类实训场景，可完成指定场地内的自主移动、球类拾取、定向发射作业，适配直径在标准赛事用球区间的橡胶球类物料，整套结构采用铝型材搭建主体框架，兼顾轻量化与装配可调性，能在不额外增加配重的前提下保证发射过程的整机稳定性。从功能布局来看，整机采用四轮独立悬挂式轮组布局，每个驱动轮配套独立的减速驱动单元，轮组与主框架之间预留了15mm的上下浮动行程，可适应竞赛场地内常见的10mm以内高度差的拼接缝、小坡度地形，避免行进过程中出现卡滞、驱动轮悬空失速的问题。发射机构布置在整机上部靠前位置，采用双摩擦轮对射的发射原理，两个摩擦轮分别由独立的高速电机驱动，通过调整两个摩擦轮的转速差，

　　可实现出球角度、出球初速度的线性调节，既能完成平直轨迹的快速直射，也能实现带弧度的抛射作业，适配不同距离、不同高度的目标投放需求。拾取机构采用倾斜导槽配合拨轮的结构，导槽入口处做了扩口导向设计，入口宽度比适配球径大30mm，可降低行进对准的精度要求，当整机行进至球体位置时，导槽可将球体引导至拨轮位置，由拨轮将球体送入两个摩擦轮之间的发射腔，整个拾取过程无需额外的升降、夹取动作，可在行进过程中连续完成拾取作业，大幅提升作业效率。转向与俯仰调节机构布置在发射模块底部，采用大模数回转齿轮配合舵机驱动，可实现发射模块水平方向360度连续回转，俯仰方向则通过连杆滑块结构实现-10度到45度的角度调节，

　　调节过程中发射模块的重心始终落在整机支撑边界以内，避免大角度俯仰时出现整机倾覆的问题。整机的电气元件安装位全部预留了标准化的安装孔位，主框架侧面预留了控制板、电池、传感器的安装空间，所有走线都可通过铝型材的槽位内置布置，避免行进过程中走线被场地构件剐蹭脱落。从安装边界来看，整机长宽尺寸控制在350mm*350mm的正方形区间内，高度在初始状态下为280mm，完全符合主流球类机器人竞赛的尺寸限制要求，所有外露的运动部件都做了圆角处理，没有尖锐突出结构，可满足实训场景的安全使用要求。结构设计过程中充分考虑了装配调试的便捷性，所有连接部位都采用标准紧固件连接，没有焊接、粘接的不可拆卸结构，摩擦轮、轮组等易损耗部件都设计为快拆结构，

　　无需拆解主框架即可完成损耗件的更换作业。框架上预留了多组可调安装槽位，可根据实际使用需求调整拾取导槽的高度、发射模块的前后位置，适配不同直径的球类物料，也可拓展加装视觉传感器、机械抓手等附加功能模块，拓展整机的作业场景。在发射稳定性设计上，发射模块与主框架之间加装了橡胶减震垫，可吸收摩擦轮高速旋转产生的震动，避免长时间发射作业导致紧固件松动，同时降低震动对车载传感器的干扰，保证传感器采集数据的准确性。轮组采用橡胶胎面的轮毂电机结构，胎面做了防滑纹路处理，在常见的PVC场地、木质场地上都能提供足够的抓地力，急停、急启过程中不会出现打滑偏移的问题，保证移动定位的精度。整套结构没有采用特殊定制的异形零件，90%以上的结构件都可通过标准铝型材切割、标准件采购获得，加工门槛低，适合教学实训场景下的学生自主组装、调试，也可作为小型移动作业机器人的通用底盘平台，通过更换上部的功能模块，完成物料搬运、路径巡检等其他作业任务。
