手持式弹性棉签弹射发射结构

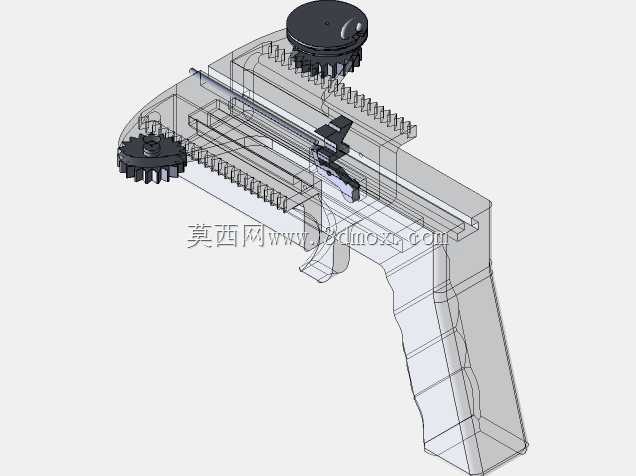

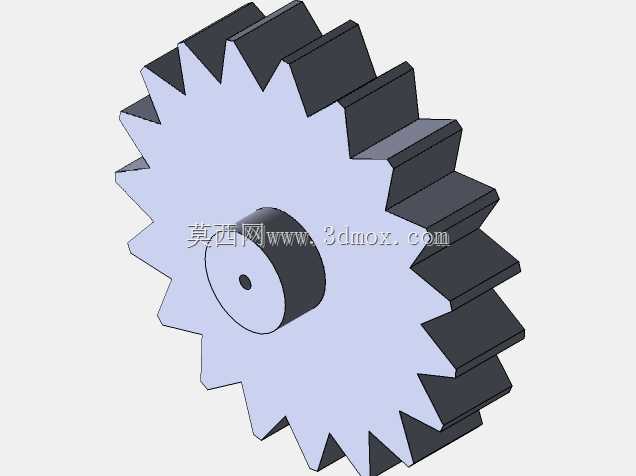

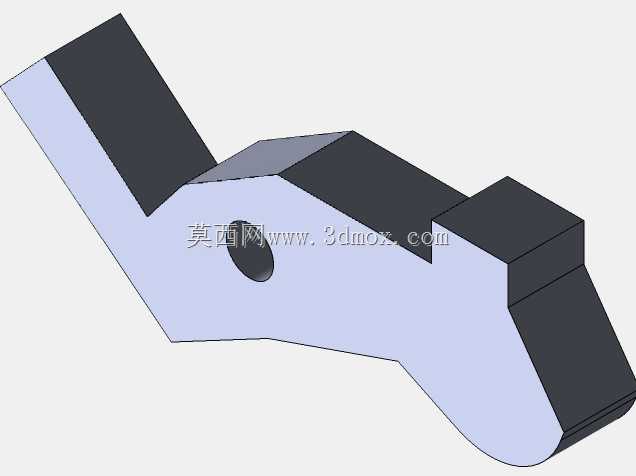

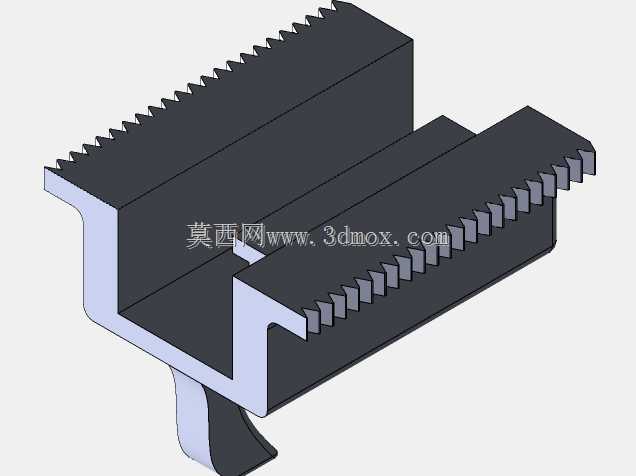

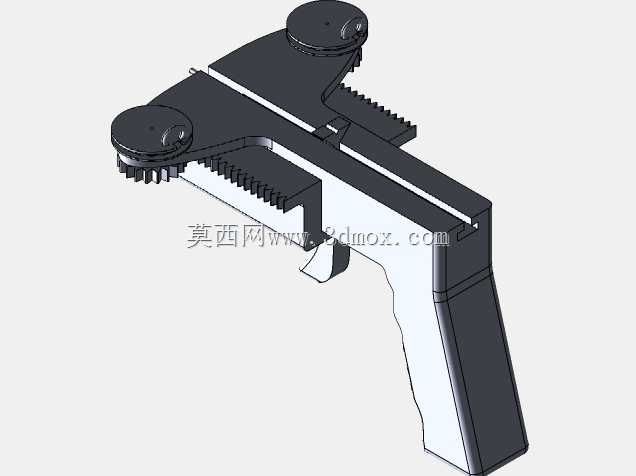

　　该手持弹射结构主要面向日常趣味把玩、小型轻质物件精准推送场景设计，整体采用手枪式握持布局，适配成年人单手握持操作，握持段贴合手掌自然弯曲弧度，操作时无需额外施力固定姿态，长时间握持也不会产生明显的局部压痕。结构核心采用双轮式弹性蓄能布局，两个对称布置的摩擦蓄能轮分别位于发射通道前端两侧，轮面带有细密的径向齿槽，能够增大与被发射物件接触面的摩擦力，避免弹射过程中出现打滑空转的问题。发射通道为平直开槽结构，槽宽与常规棉签杆径匹配，能够对棉签的行进方向形成有效约束，保证发射轨迹的直线度，避免出射后出现大幅偏摆。扳机结构采用杠杆式触发设计，扳机与蓄能轮的锁止机构直接联动，扣动扳机时会同步释放两侧蓄能轮的预紧限位，

　　蓄能轮在弹性件的复位作用力下快速反向旋转，通过接触面的摩擦力带动棉签沿发射通道高速射出，整个触发行程控制在10毫米以内，触发反馈清晰，没有多余的空行程。整个结构的零件全部采用等壁厚设计，壁厚统一设置为2毫米，既能够满足3D打印成型的工艺要求，避免打印过程中出现翘曲、填充不足的缺陷，也能在保证结构强度的前提下尽可能控制整体重量，成品总重量控制在80克以内，单手握持操作无负重感。各转动配合位置预留了0.2毫米的装配间隙，无需额外打磨修整即可完成组装，转动部位没有添加金属轴类零件，直接利用打印件自身的圆柱凸台作为转动轴，简化了装配流程，也降低了整体的零件数量，整套结构仅包含12个独立打印零件，无需额外采购标准件即可完成总装。

　　从安装边界来看，整体结构的最大外轮廓尺寸控制在180毫米×120毫米×35毫米范围内，放置在桌面不占用过多空间，随身携带也可放入常规尺寸的衣物口袋。结构的蓄能力度经过多轮调试，弹性件的预紧量设置在合理区间，发射出的棉签初速度控制在安全范围内，不会对人体裸露皮肤造成伤害，同时能够保证5米范围内的发射轨迹稳定，满足近距离趣味玩乐的使用需求。在结构设计过程中，特意规避了细小易断裂的悬臂结构，所有受力位置都做了圆角过渡处理，扳机与握持段的衔接位置设置了加强筋，能够承受反复扣动带来的交变载荷，长期使用不会出现结构断裂的问题。发射通道的进料端做了扩口导向设计，装填棉签时无需精准对准槽口，顺着扩口斜面即可顺利推入待发射位置，

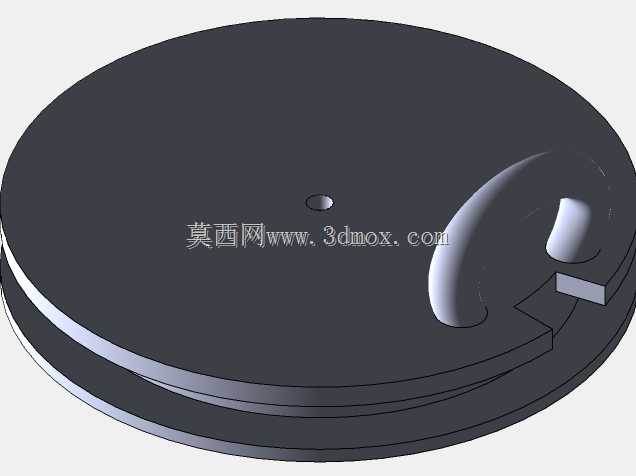

　　单次装填操作耗时不超过1秒，连续发射的操作节奏流畅。两侧的蓄能轮采用对称式设计，零件可以互换通用，减少了建模过程中的重复工作量，也降低了后续打印、替换零件的成本，单个蓄能轮损坏后无需更换整套结构，单独打印对应零件即可完成维修。握持段的表面没有设置额外的防滑纹理，依靠3D打印层纹形成的自然摩擦力即可保证握持稳定性，省去了后期表面处理的工序，打印完成后去除支撑即可直接使用。整个结构没有复杂的曲面造型，所有特征都采用拉伸、切除等基础建模命令即可完成，建模过程中充分考虑了FDM3D打印的成型方向，所有零件的打印摆放方向都无需添加大量支撑，仅在转动轴的悬空位置添加少量易去除的支撑即可，支撑去除后不会在零件表面留下明显的痕迹，不影响结构的装配与动作流畅度。从实际使用的角度出发，该结构除了发射常规棉签之外，也可以适配同等直径的轻质小棒类物件，拓展了使用场景，调整弹性件的预紧力度即可适配不同重量的发射物，满足不同的使用需求。结构的锁止机构采用卡扣式设计，上抬蓄能轮即可完成弹性件的预紧蓄能，操作力度适中，无需借助额外工具即可手动完成蓄能操作，整个蓄能过程的动作逻辑简单，首次使用的用户无需阅读说明即可快速掌握操作方法。
