倾斜起降式无人机地面发射支撑装置

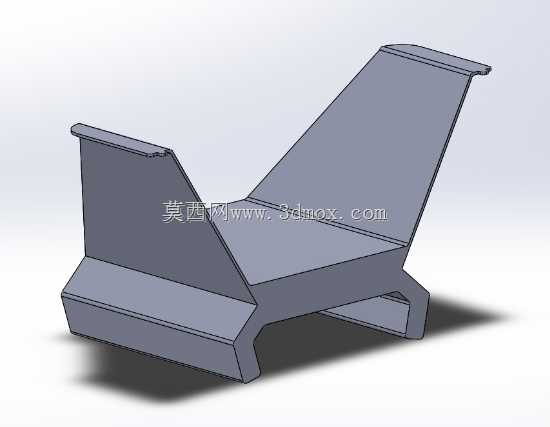

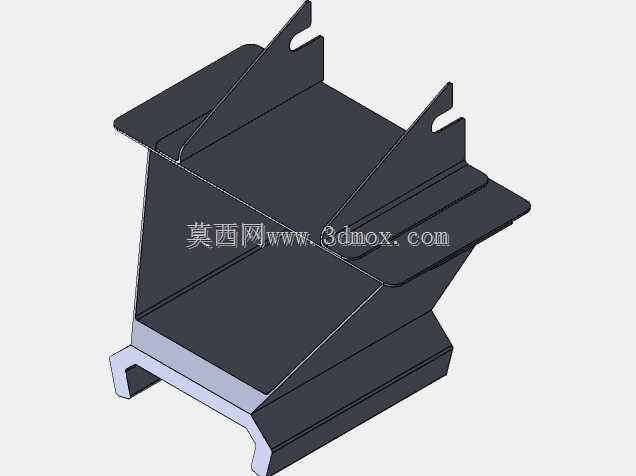

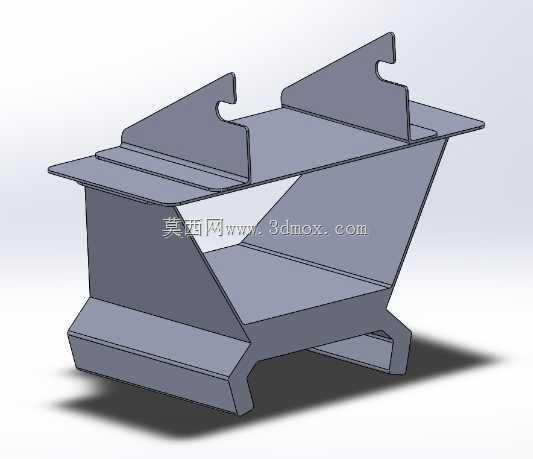

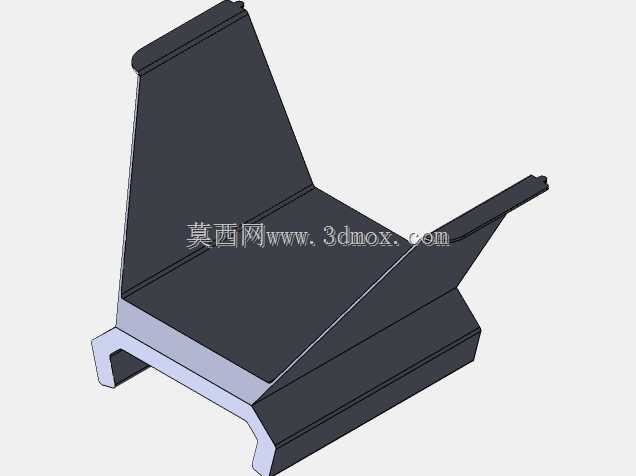

　　在低空无人机作业的实际场景中，固定翼类无人机的起飞阶段往往需要适配特定的发射支撑结构，来抵消初始滑跑阶段的姿态偏移风险，同时给无人机提供稳定的初始仰角，保障起飞阶段的气动姿态符合设计要求。这套发射支撑结构的设计，首先从实际作业的场地适配性出发，没有采用复杂的弹射导轨附加结构，而是采用一体化弯折成型的支撑主体，整体结构没有多余的零散装配件，在野外作业场景下，不需要额外的组装流程，直接放置在平整硬质地面即可完成部署，大幅降低了外场作业的准备时间。从结构受力的角度来看，主体的承力面采用大角度倾斜布局，倾斜角度匹配常规小型固定翼无人机的最佳起飞仰角，无人机放置在支撑面上时，重心恰好落在两个支撑脚的中心投影区域内，不会出现侧翻或者前倾的风险。

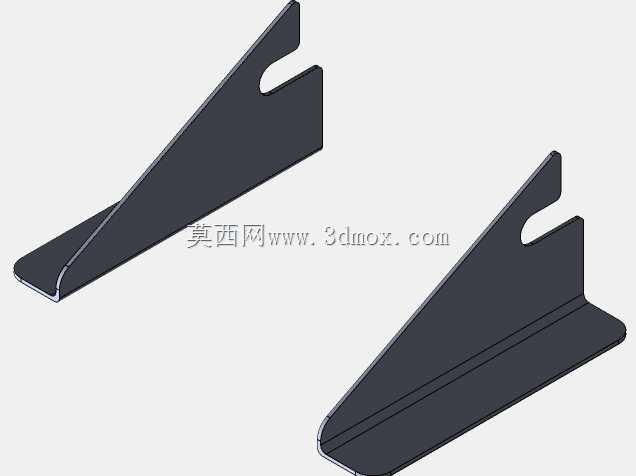

　　支撑结构的前端设置有向上弯折的挡边，后端同样设置有高度更高的挡边结构，两个挡边分别对应无人机的前后起落架位置，在无人机动力系统启动到推力达到起飞阈值的过程中，前后挡边可以限制无人机的前后位移，避免推力爬升阶段无人机出现滑动偏移，当推力足够克服挡边的限位阻力时，无人机即可沿倾斜支撑面顺利滑出完成起飞。结构底部采用两个外伸的支撑脚设计，支撑脚的底面为完全平面，和地面的接触面积经过核算，在普通硬化土路、草地、铺装路面上都可以获得足够的静摩擦力，不需要额外打地桩或者配重固定，单人即可完成整个装置的搬运和部署。在设计思路上，整个结构优先考虑了加工便利性，主体采用等厚度板材弯折成型，没有复杂的曲面加工需求，常规的钣金折弯工艺即可完成主体加工，

　　加工过程中不需要开模，小批量生产的成本控制优势明显，同时整体结构没有易损的活动部件，日常使用过程中几乎不需要维护，外场作业时遇到磕碰也不容易出现结构失效。从安装边界来看，整个装置的宽度适配常规1-3kg级小型固定翼无人机的轮距范围，支撑面的长度可以覆盖无人机前后起落架的间距范围，不需要针对特定型号的无人机做额外调整，通用性较强。结构的整体高度经过优化，放置在地面时，支撑面的最低处距离地面留有足够的间隙，避免无人机起飞滑出阶段腹部结构和地面发生剐蹭，同时倾斜面的两侧没有设置侧挡结构，允许无人机在滑出阶段有微小的横向姿态调整，不会因为侧向约束导致卡滞。在实际使用场景中，这套装置既可以用于日常的无人机作业起飞部署，也可以用于外场测绘、

　　电力巡检、应急侦察等场景下的快速起飞保障，相比传统的弹射架结构，整体重量更轻，携带便利性更强，不需要额外的弹力调节或者导轨校准步骤，作业人员只需要将装置放置在平整地面，确认水平状态后即可将无人机放置在支撑面上准备起飞。结构的棱角位置都做了小半径的倒角处理，避免搬运和使用过程中划伤操作人员或者无人机机体表面，支撑面的平面度控制在合理范围内，不会因为平面度误差导致无人机放置时出现局部应力集中。考虑到外场使用可能遇到的复杂天气，整体结构的材料选型适配常规的金属结构材料，表面做相应的防腐处理后，可以在高湿度、轻度扬尘的环境下长期使用，不会因为环境因素出现结构锈蚀或者卡滞问题。在结构强度校核阶段，针对无人机起飞阶段的瞬时冲击力做了对应的受力仿真，支撑主体的板材厚度选择可以承受3倍于无人机起飞重量的瞬时冲击载荷，即使在无人机动力全开状态下出现意外的姿态偏移，结构也不会出现变形或者断裂，保障使用过程的安全性。两个支撑脚的位置布局经过多轮调整，将整个装置的重心控制在支撑面的几何中心位置，即使受到侧向的风力影响，装置本身也不会出现侧翻，能够在6级以下风力的外场环境下稳定使用。
