带渲染效果的迫击炮发射器结构设计

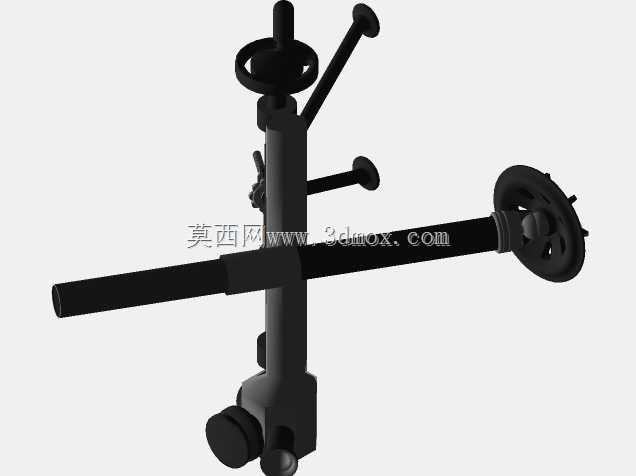

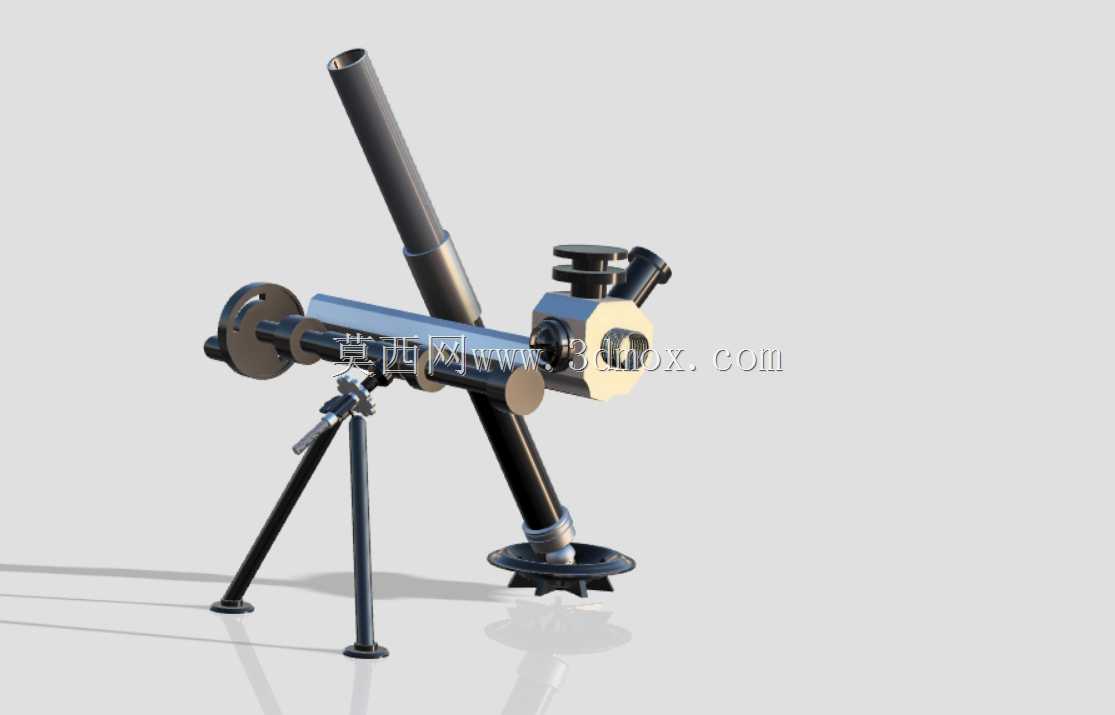

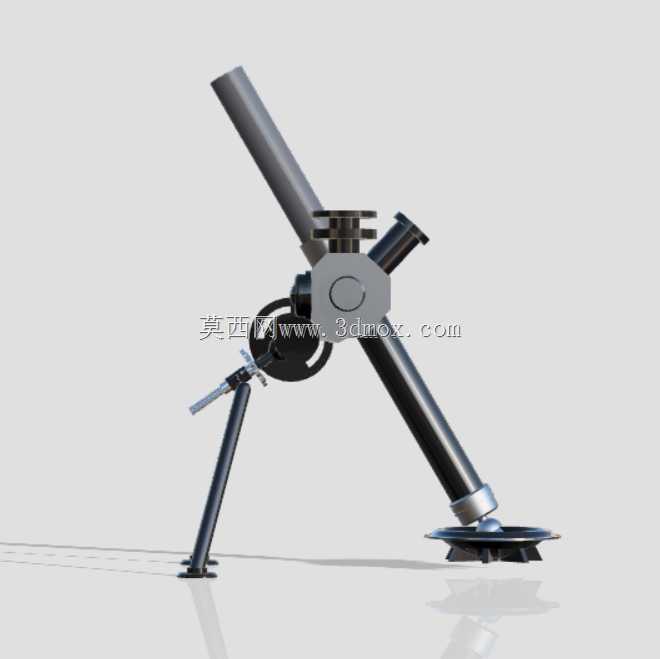

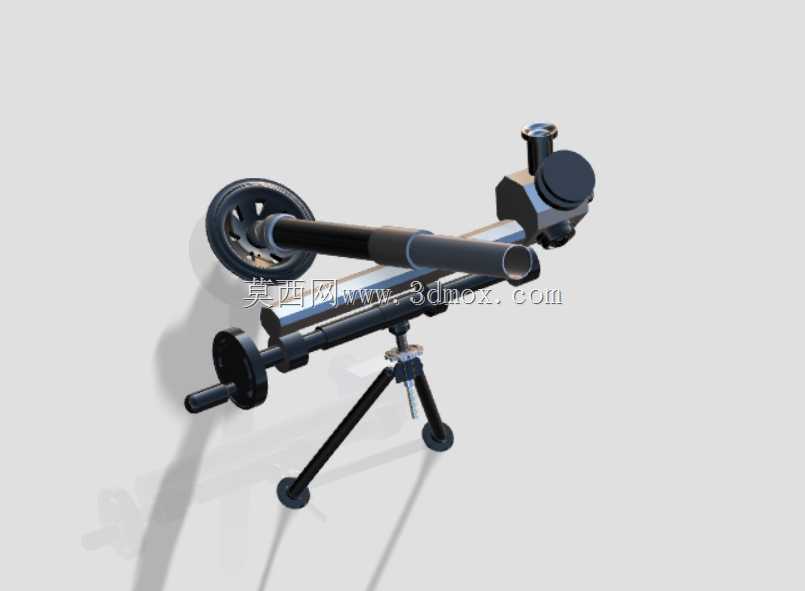

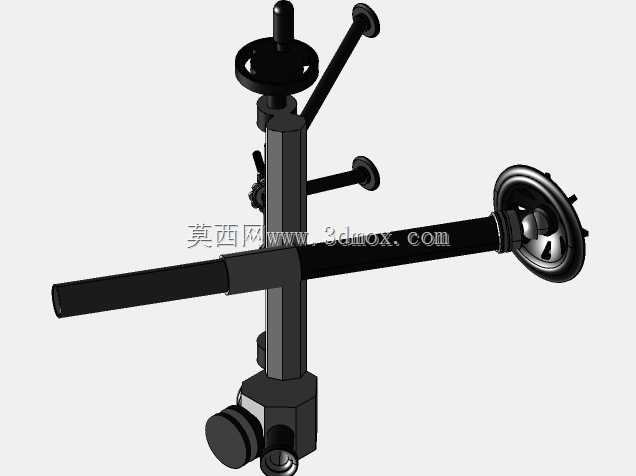

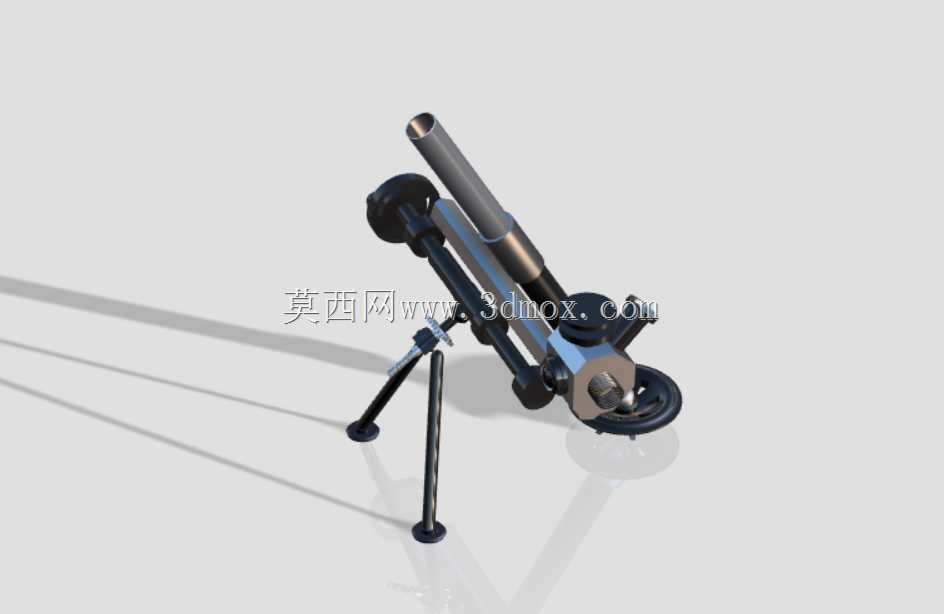

　　在地面作战支援装备的结构设计领域，迫击炮发射器作为步兵分队配属的曲射火力支援载体，其三维结构的精准还原对装备教学、结构推演、模拟训练场景的落地有着不可替代的实际作用。不同于直瞄射击类武器的结构逻辑，迫击炮发射器的整体布局始终围绕曲射弹道的射角调整需求、阵地快速架设的便携性需求、连续发射的结构稳定性需求展开，这套三维结构完整还原了实装的核心功能模块，没有做过度的简化处理，能够直接用于结构原理展示、虚拟训练场景搭建等实际工程场景。

　　从实际应用场景来看，这类迫击炮发射器主要配属在前沿步兵分队的作战阵地中，承担打击遮蔽物后集群目标、摧毁轻型野战工事、压制敌方前沿火力点的战术任务，因此整套结构的设计首先要满足阵地快速展开的要求，不需要额外的重型吊装设备，仅靠2-3名操作手就能在短时间内完成架设、调整、射击的全流程动作。这套三维结构完整复现了双脚架支撑的布局逻辑，两根可伸缩的架腿底部设计有驻锄结构，在实际架设时驻锄可以嵌入松软土层，抵消发射时产生的后坐冲击力，避免炮身因为连续发射出现位移偏移，影响射击精度。架腿与炮身的连接部位设计有双向调节机构，既可以调整架腿的展开角度适配不同硬度的阵地地形，也可以通过调节螺杆微调炮身的水平状态，配合炮身中部的高低机、方向机结构，实现大范围内的射角调整，覆盖迫击炮典型的曲射射击角度区间，满足不同射程、不同方位目标的打击需求。

　　从功能特性的角度拆解，这套结构的核心模块包含身管组件、炮尾击发组件、架体支撑组件、瞄准具安装接口四个部分。身管部分采用光滑内壁的圆筒结构设计，没有复杂的膛线结构，这也是迫击炮适配尾翼稳定弹药的典型特征，身管的壁厚经过合理匹配，既能够承受弹药发射时的膛压载荷，也不会因为壁厚过大导致整体重量超标，影响携行性能。炮尾位置设计有击发机构的安装腔体，同时预留了炮尾与座钣的连接接口，座钣作为承受后坐力的核心承载部件，在这套结构中采用了圆形带加强筋的结构形式，大接触面积的座钣能够将发射时的巨大后坐力分散传递到地面，避免炮身因为后坐出现下沉，筋条结构则可以提升座钣的整体刚度，在反复承受冲击载荷的情况下不会出现塑性变形。炮身与架体的连接部位设计有快速锁紧机构，在携行状态下可以快速将架腿折叠收束到炮身侧面，缩小整体外形尺寸，方便人员背负或者短途转运，到达阵地后只需要扳动锁紧手柄就能快速展开架腿，完成架设准备。

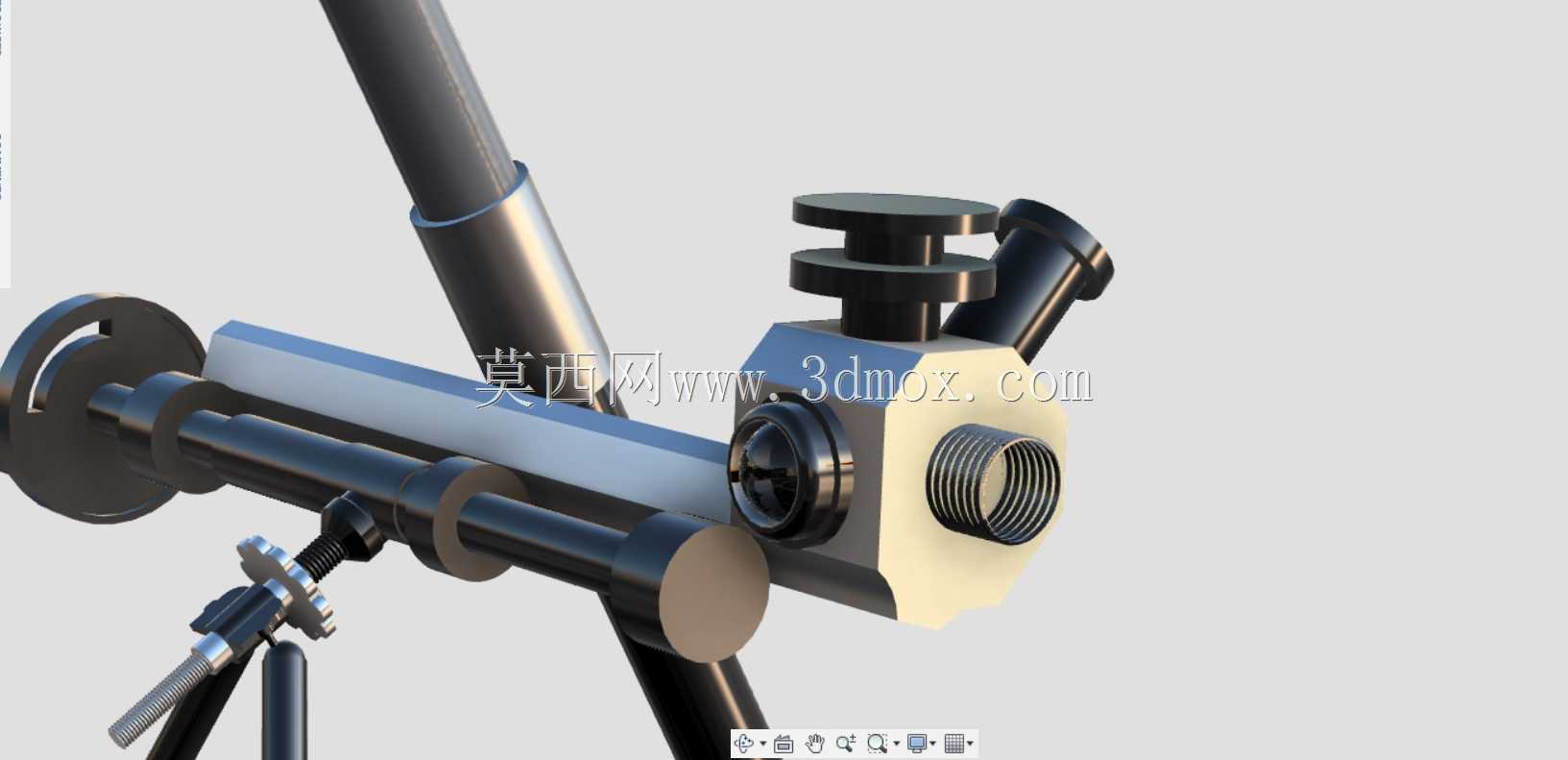

　　在设计思路的呈现上，这套三维结构没有刻意追求不必要的复杂细节，而是把建模重心放在了核心运动关系、装配关系的还原上，各个活动部件的运动自由度都按照实装的逻辑做了约束，比如高低机的手轮转动可以带动炮身绕耳轴做俯仰动作，方向机的调节螺杆转动可以带动炮身做小范围的水平回转，架腿的伸缩、锁紧机构的开合都可以实现模拟动作，完全能够满足结构原理演示、虚拟操作训练的使用需求。考虑到实际使用中不同地形的适配需求，架腿的长度调节范围预留了足够的调整余量，即使在坑洼不平的山地阵地，也可以通过分别调整两根架腿的长度，让炮身保持稳定的支撑状态，不会因为地面倾斜导致炮身晃动。瞄准具的安装接口按照标准的燕尾槽尺寸做了还原，后续如果需要拓展瞄准系统的结构模型，可以直接在这个接口位置装配对应的瞄准镜、周视瞄准装置，不需要对炮身主体结构做额外的修改。

　　从外形尺寸与安装边界的角度来看，这套结构在收束状态下的整体长度控制在单兵可携行的尺寸区间内，展开状态下的架腿最大展开宽度、座钣的接地尺寸都按照实装的比例做了还原，在做阵地架设的模拟仿真时，可以直接根据这些尺寸参数计算阵地所需的最小平整面积，提前规划阵地的布置方案。身管的俯仰角度范围覆盖了从最小射程到最大射程对应的典型射角，在三维环境中可以直接模拟不同射角下炮身的空间位置，校验在阵地周边有遮挡物的情况下，炮身是否存在射界受限的问题，为实战化的阵地部署提供结构层面的参考。各个连接部位的配合间隙都按照机械加工的常规公差做了预留，既保证活动部件能够灵活运动，也不会因为间隙过大出现结构晃动的问题，炮身表面的操作件位置都按照人体工程学的要求布置在操作手容易触及的范围内，比如高低机手轮、方向机手轮、锁紧手柄的位置，在操作手保持射击姿态的情况下不需要大幅度移动身体就可以完成操作调整，这也和实际装备的人机工程设计逻辑保持一致。

　　另外，这套结构还还原了炮身的缓冲组件结构，在炮身与耳轴的连接位置设计有缓冲弹簧结构，发射时炮身可以沿着轴向做短距离的后坐运动，通过弹簧吸收一部分后坐能量，减少后坐冲击力直接传递到架体上，避免架体因为反复冲击出现松动或者损坏，提升整套装备的使用寿命。座钣与炮尾的连接采用了球头铰接的结构形式，允许炮身在一定范围内调整角度的时候，座钣始终保持与地面的大面积贴合，不会因为炮身俯仰或者方向调整导致座钣翘起，影响支撑稳定性。整体结构的材质分配也按照实装的逻辑做了区分，身管、炮尾等承受高压载荷的部件采用高强度合金钢材质，架腿、锁紧机构等承力部件采用优质结构钢材质，操作手轮、握把等部件采用非金属材质，在保证结构强度的前提下尽可能降低整体重量，提升装备的携行性能。
