直线发射装置结构设计方案

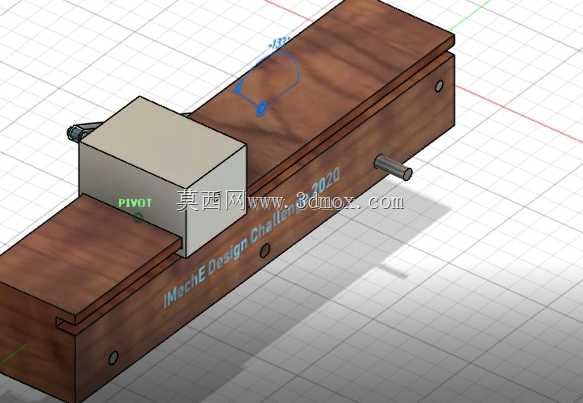

　　该直线发射装置的结构设计，核心围绕直线往复动能输出的稳定实现展开，在实际工程场景中，这类结构可适配小型物料定向推送、试验件直线加速、工位间短距精准输送等多种作业需求，区别于旋转类传动结构，其输出路径为纯直线方向，无需额外转换机构即可完成直线方向的动能传递，能有效减少传动环节带来的能量损耗与回程间隙。从结构布局来看，装置采用长条形基座作为核心承载主体，基座选用木质层压结构做原型验证，实际量产场景下可替换为铝合金型材或碳钢焊接结构，基座上设置有平行导向槽，用于约束滑动组件的运动路径，避免发射过程中出现侧向偏移，导向槽的加工精度直接决定了发射方向的一致性，槽宽公差需控制在0.05mm以内，保证滑动组件运行时无卡滞、无旷量。

　　滑动组件作为动能输出的直接载体，其上设置有枢轴安装位，用于连接动力输入构件，枢轴与安装孔的配合选用H7/g6间隙配合，既保证转动灵活性，又避免配合间隙过大导致的传动精度损失，滑动组件与基座导向面的接触部位设置有耐磨衬垫，可降低长期往复运动带来的磨损，延长设备维护周期。装置的动力触发端设置在基座侧部，采用销轴式触发结构，操作人员可通过侧部销轴完成动力蓄能与释放的操作，触发力经过杠杆比例优化，仅需较小的按压力即可完成发射动作，降低操作强度。在安装边界方面，装置整体为长条式布局，长度方向尺寸适配常规工作台面安装需求，宽度方向预留有足够的安装孔位，可通过螺栓直接固定在工作台或设备机架上，安装孔位采用长圆孔设计，

　　允许安装时存在±2mm的位置调整量，降低安装对位难度。设计过程中优先考虑了结构的易加工性，所有非配合面均采用直角结构，无需复杂曲面加工，普通铣削设备即可完成全部金属件的加工，原型验证阶段甚至可通过激光切割板材拼接完成，大幅缩短打样周期。运动行程的设计经过反复校核，既保证足够的加速距离满足发射初速要求，又避免行程过长导致结构刚性下降，滑动组件的极限位置设置有缓冲垫，防止运动到行程末端时出现刚性撞击，减少结构冲击带来的零件松动问题。从功能特性来看，该结构可通过调整动力输入件的预紧力，灵活调整发射初速，适配不同重量的发射对象，导向结构的开放式设计也方便快速更换发射端适配头，满足不同形状物料的推送需求。在实际应用中，

　　这类直线发射结构常被集成在自动化分拣线、小型试验台、教学演示设备中，相比气动式直线推送结构，其无需外接气源，整体结构更紧凑，适合在无气源配套的场景下使用；相比电动推杆类结构，其响应速度更快，可实现瞬间的动能输出，满足短时间加速的作业需求。结构的受力路径经过优化，发射时的反作用力直接通过基座传递到安装面，滑动组件本身仅承受直线方向的推力，侧向力全部由导向槽承担，避免核心受力件出现复合受力导致的变形，关键受力部位的壁厚经过强度校核，在最大蓄能状态下的变形量控制在0.1mm以内，保证多次循环使用后的结构稳定性。
