双联管式水下发射装置结构设计

　　这套双联管式水下发射装置，主要适配中小型水下航行平台、近岸防御潜航单元的水下弹药投送需求，区别于大型舰艇列装的大口径重型发射系统，该结构更侧重紧凑性与安装适配性，可在有限的艇身安装空间内实现双发弹药的预装填与独立发射控制。从实际使用场景来看，这类结构常应用于小型潜航器、水下无人作战平台的载荷段，也可作为水下试验平台的发射验证单元，承担水下弹药发射的动力学测试、流场干扰验证等试验任务，相比单管发射结构，双联布局在不显著增加横向安装尺寸的前提下，将单次出航的载弹量提升一倍，同时双管平行布置的结构可平衡发射时的后坐力偏移，降低发射瞬间对平台姿态的扰动影响。

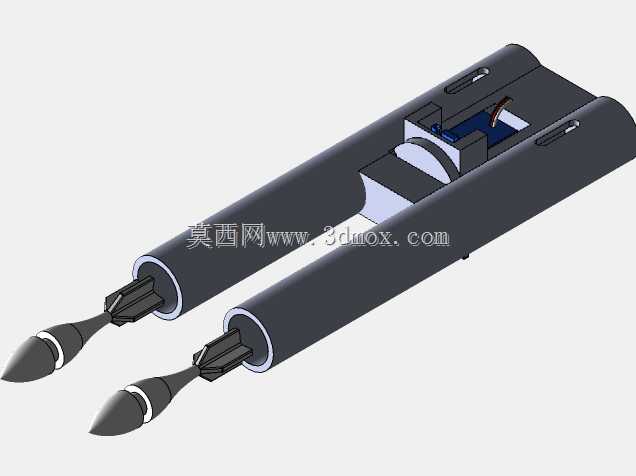

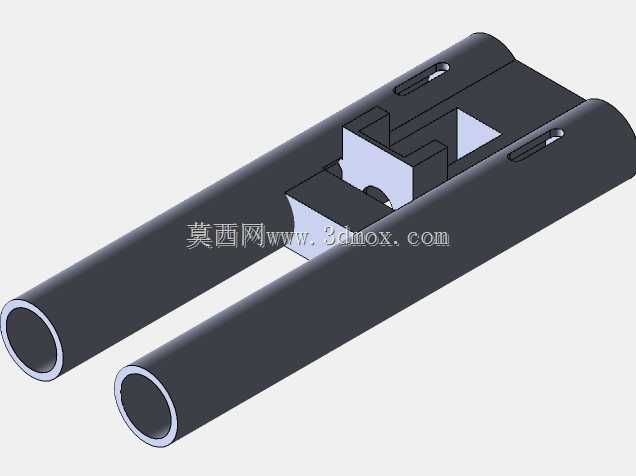

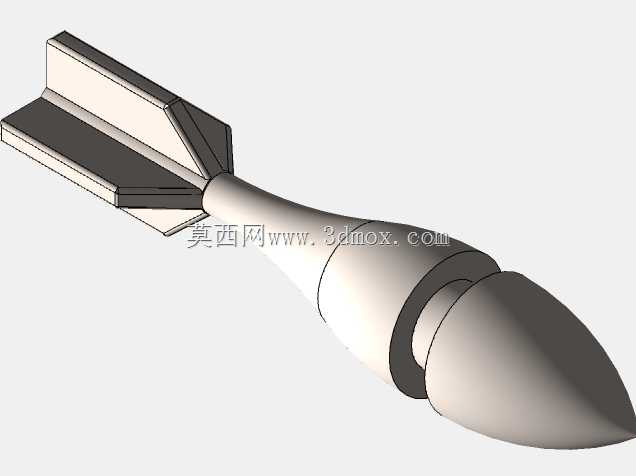

　　从功能特性来看，该结构核心由两根平行布置的圆柱发射管体、中部连接基座、管口导向定位结构、管内限位组件构成。每根发射管的内壁做了等径公差控制，可适配对应外径的鱼雷型弹药，管身预留的密封槽位可安装动密封组件，在弹药装填后实现管内外的水密隔离，避免管外高压水体渗入发射控制腔影响发射动作。中部连接基座是整套结构的承载核心，既承担两根发射管的位置固定，保证两管轴线平行度误差控制在允许范围内，避免出管弹药初始弹道出现偏斜，同时基座上预留的安装接口可直接与平台的载荷舱骨架连接，安装面的定位销孔可实现快速拆装定位，减少现场安装的调校工作量。管口位置的导向结构做了内锥面过渡，可在弹药出管瞬间提供径向约束，抵消弹药在管内运动时可能产生的径向偏移，保证弹药出管初始姿态与管体轴线一致。管身侧面设置的长条形观察槽可用于日常维护时检查管内弹药的装填到位状态，也可作为传感器安装位，实时监测弹药在管内的位置状态，为发射控制系统提供到位信号。

　　设计过程中首先围绕安装边界做了尺寸约束，整套结构的横向宽度控制在适配小型潜航器艇身直径的范围内，管体长度根据弹药长度预留了足够的装填行程与安全间隙，管尾位置预留了发射动力单元的安装空间，可适配压缩空气发射、电磁弹射等不同类型的发射动力模块，不需要对管体主体结构做大幅修改。两管之间的中心距经过反复校核，既保证两管发射时的流场不会产生过度干扰，避免首发弹药出管后产生的尾流影响次发弹药的出管轨迹，同时尽可能缩小中心距，减少整套结构的整体宽度，降低安装时对平台横向空间的占用。结构的受力分析阶段，重点针对发射瞬间的后坐力传导路径做了优化，后坐力通过管身直接传导至中部连接基座，再通过基座的安装螺栓均匀分散到平台骨架上，避免局部应力集中导致结构变形，管体壁厚经过强度校核，可承受发射瞬间的管内压力冲击以及水下大深度工况下的外压载荷，不会出现管体变形导致弹药卡滞的问题。

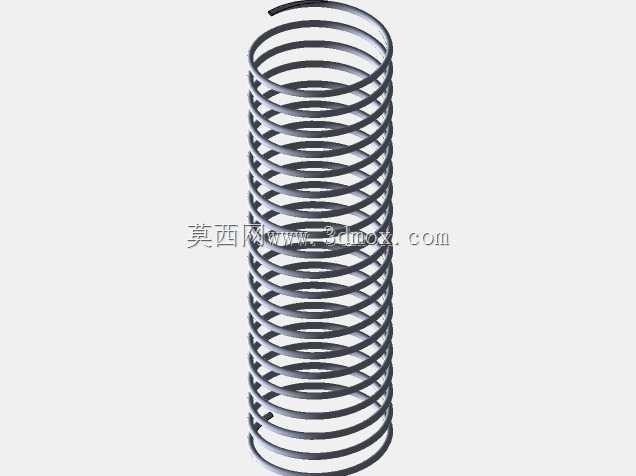

　　细节设计上，管内的限位组件采用了可解锁的弹性限位结构，弹药装填到位后自动锁定，避免平台航行过程中弹药在管内窜动，发射时可通过控制信号快速解锁，不会对弹药出管造成额外阻力。管口位置的缓冲结构可在弹药出管后快速闭合，减少管内气体溢出产生的气泡噪音，降低发射时的声学特征，提升平台的隐蔽性。整套结构的零部件尽可能采用通用化设计，连接紧固件均选用标准件，便于后期维护更换，管体内壁做了防腐处理，可长期在高盐度的海水环境下工作，减少腐蚀导致的尺寸精度下降问题。在安装适配性上，整套结构可根据不同平台的安装需求调整基座的安装孔位，不需要改动发射管主体结构，即可适配不同的安装界面，缩短不同平台的适配改型周期。
