十字弓式软质球弹射装置结构设计

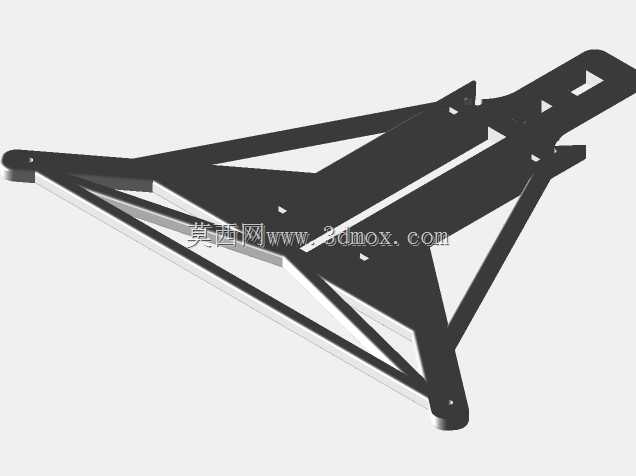

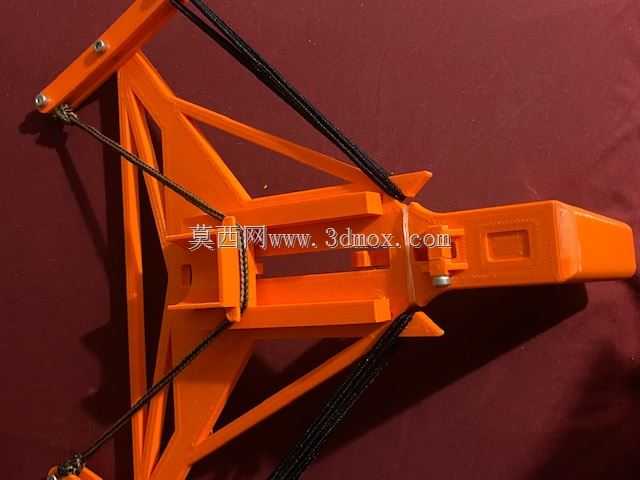

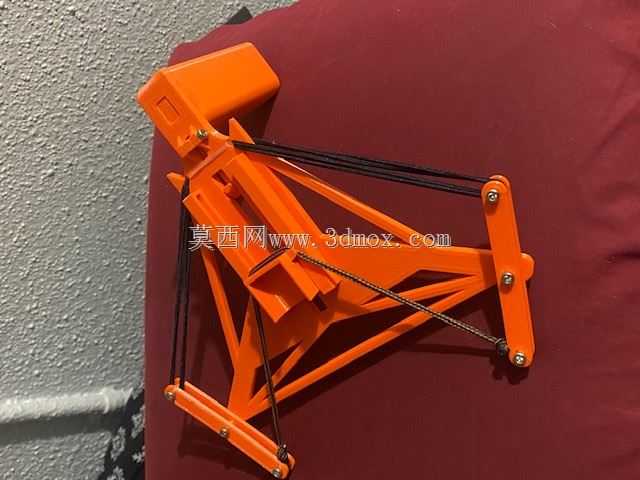

　　这款十字弓构型的软质球弹射装置，核心适配市面常见的黄、绿色标准Nerf软球使用场景，可覆盖休闲竞技、亲子互动、道具改装等多类实际使用需求，整体结构完全依托机械传动逻辑实现动力存储与释放，无需额外电子元件或气动组件，纯机械结构的可靠性大幅降低了使用过程中的故障概率。从结构设计逻辑来看，装置采用双侧对称的弹性牵拉布局，每侧配置两组弹性系带作为动力源，其中长行程系带承担主蓄力功能，短行程系带则用于扳机机构的回程复位，这种分路的弹性件配置，既保证了弹射时的动力输出足够稳定，也避免了单一弹性件负载过大导致的寿命衰减过快问题。整套装置的紧固件仅采用两种规格的标准螺钉，分别为M3x5与M3x14，所有连接孔位均做了适配标准螺钉的公差设计，

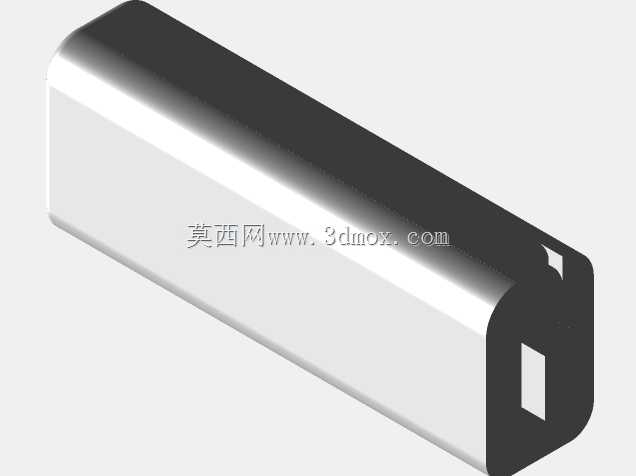

　　装配时无需额外做孔位修整，普通用户借助基础的内六角扳手即可完成全流程组装，大幅降低了拼装门槛。考虑到个人用户的自制加工需求，整套结构在设计阶段就做了无支撑3D打印适配，所有悬垂结构的角度均控制在FDM工艺的自支撑角度范围内，打印时无需添加任何支撑结构，既减少了打印耗材的浪费，也避免了拆除支撑时对零件表面精度的损伤，适配常规235x235mm打印幅面的桌面级3D打印机，普通用户无需大幅面工业级设备即可完成所有零件的加工。打印参数层面，握持区域采用20%的填充密度，既保证了握持时的结构强度，避免受力开裂，也尽可能控制了整体重量，长时间手持使用不会产生明显的负重感；非受力的外观结构可适当降低填充率，进一步压缩加工成本与打印耗时。

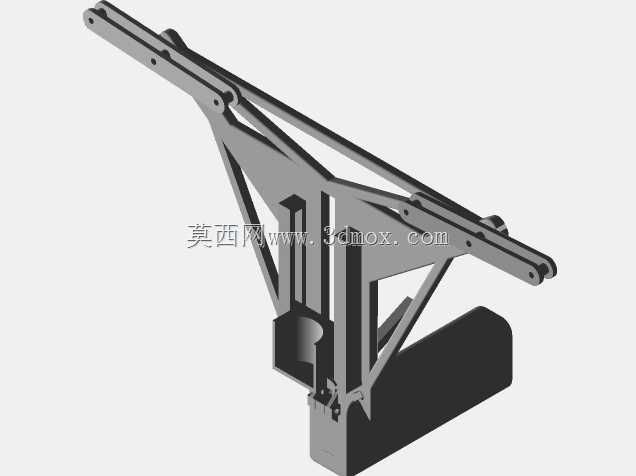

　　材料选择上推荐使用PETG耗材，相比PLA耗材其韧性更强，反复承受弹性件的牵拉载荷时不易发生脆断，相比ABS耗材其打印门槛更低，无需封闭腔体即可完成打印，更适配普通个人用户的加工条件。装置额外设计了手臂绑定结构，通过常规鞋带即可将装置主体与使用者手臂绑定，在快速操作、连续弹射的场景下，能够避免装置脱手移位，提升操作时的稳定性，绑定结构的孔位做了圆角处理，不会对系带产生过度切割，延长系带的使用寿命。需要注意的是，用于展示的完整装配模型仅做结构示意用途，实际加工时需要单独打印每个拆分零件再进行组装，不可直接打印整体模型，否则会导致活动机构完全锁死无法运作。扳机机构采用杠杆式触发逻辑，扣动扳机时会同步释放双侧的弹性牵拉锁止结构，

　　保证两侧弹性件同步释放动力，避免单侧发力导致的弹射轨迹偏移，锁止结构的接触面做了耐磨处理，反复触发时不会因为磨损导致锁止失效。整体的发射轨道做了同轴度校准，软球在轨道内的行程段无多余凸起结构，能够最大程度降低发射时的动能损耗，保证软球的出射速度与轨迹稳定性。结构上所有的活动铰接点均预留了合理的转动间隙，不会因为打印时的轻微尺寸误差导致机构卡滞，同时铰接点的轴孔配合采用间隙配合设计，装配时无需额外添加润滑介质即可顺畅转动。从实际使用的边界条件来看，弹性系带的预紧长度可根据实际使用需求调整，想要提升弹射距离可适当缩短系带的初始安装长度，但需要注意牵拉载荷不能超过打印零件的结构强度上限，避免零件受力断裂；如果是面向低龄用户使用场景，可适当放松系带预紧度，降低出射动能，提升使用安全性。整套结构没有易损的特殊定制零件，所有弹性件、紧固件均为市面通用标准件，后续维护更换时无需定制特殊配件，大幅降低了长期使用的维护成本。
