多轴孔连接异形机械支撑构件

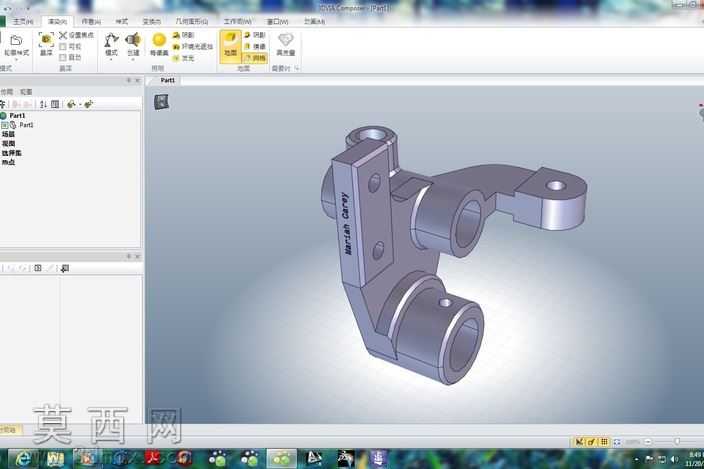

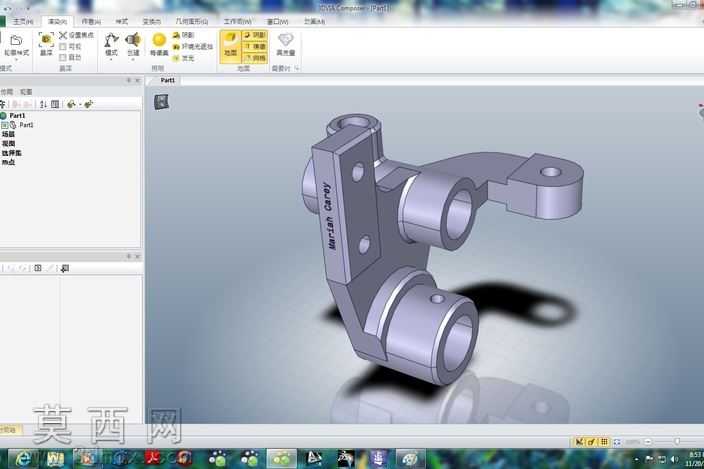

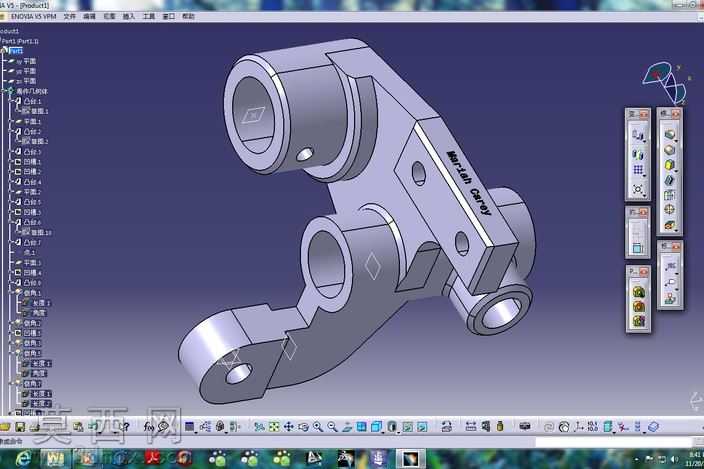

本机械构件采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工的公差配合要求，对每一处轴孔、连接面、安装位都进行了精准的尺寸约束，确保各结构特征的尺寸精度符合实际装配需求。从整体结构来看，该构件为异形多轴孔支撑连接类零件，主体设置有三处不同内径的圆筒状轴孔结构，分别用于不同规格传动轴的穿设与定位，轴孔内壁做了同轴度约束设计，保证轴件安装后的回转精度；轴孔外侧延伸出一体化的连接臂结构，臂身设置有多个沉头安装孔与定位销孔，用于和相邻机械部件完成紧固连接，孔位排布经过受力仿真优化，可有效分散构件工作时承受的交变载荷，避免应力集中导致的结构变形。构件的连接臂与轴孔衔接处均做了圆角过渡处理，既可以消除建模过程中的尖锐棱角，也能在实际生产中减少加工应力残留，提升零件的结构强度。建模时对零件的各个安装基准面做了平面度约束，确保零件装配时可以和对接部件紧密贴合，减少装配间隙带来的传动误差。零件表面采用金属质感材质进行渲染预览，还原了钢制机械零件经机加工后的哑光金属质感，不同结构面的光影过渡自然，可清晰展现各部分的结构轮廓与衔接关系。设计过程中充分考虑了零件的加工工艺性，所有特征均采用常规机加工即可实现，无特殊难加工结构，在保证结构强度与连接功能的前提下，尽可能优化了零件的整体重量，去除了非受力区域的多余材料，实现轻量化与结构强度的平衡。该构件可作为机械传动系统中的支撑连接部件，适配多轴联动的传动场景，各轴孔的位置精度经过反复校核，可保证装配后各传动部件的位置度符合设计要求，有效保障传动系统的运行稳定性。
