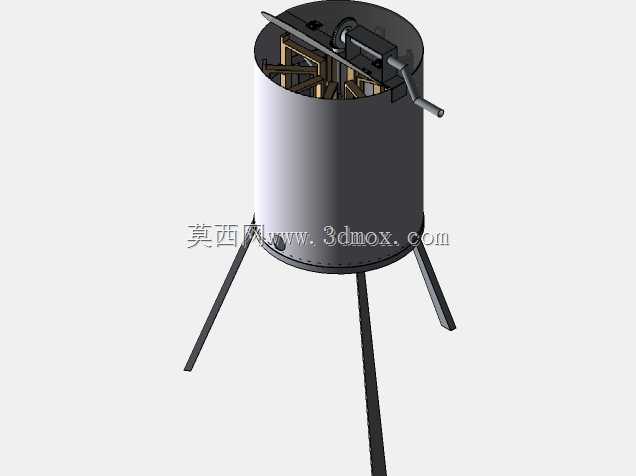

九框手动摇转式蜂蜜离心提取装置

　　这款九框结构的蜂蜜提取装置，是面向规模化养蜂场景设计的蜜脾脱蜜作业设备，核心依托离心力作用完成巢脾上蜂蜜的分离作业，适配标准郎氏巢脾的放置尺寸，单次可同时完成九片蜜脾的脱蜜处理，相较于传统两框、四框的小型摇蜜设备，单批次处理量提升一倍以上，能够大幅降低转地放蜂、集中取蜜期的作业劳动强度，减少蜂农在取蜜环节的时间投入。从结构设计逻辑来看，设备整体采用立式圆柱桶身作为蜂蜜收集腔体，桶身底部设计为锥面收底结构，能够让离心甩出的蜂蜜顺着桶壁自然汇流至底部出蜜口，避免桶内积蜜残留，减少后续清理的工作量；桶身底部采用三腿支撑结构，支腿向外倾斜展开形成稳定的三角支撑面，支撑脚的展开跨度经过适配设计，即使在户外不平整的场地放置，

　　也能保证摇转作业时设备不会出现侧翻、晃动的问题，支腿与桶身的连接位置采用加强筋补强，能够承受长期摇转作业产生的交变载荷，避免连接位置出现焊缝开裂、结构变形的问题。设备上部的摇转传动结构采用齿轮增速设计，手动摇柄输入的转速经过齿轮组增速后传递给内部的巢脾放置框架，不需要过高的摇转频率就能让巢脾框架达到蜂蜜分离所需的离心转速，降低操作人员的作业负荷；巢脾框架采用栅格结构设计，既能够对巢脾形成可靠的侧向支撑，避免离心过程中巢脾断裂掉落，又不会阻挡蜂蜜向外甩出的路径，框架的定位结构采用可翻转设计，作业过程中不需要将巢脾取出调换面，直接扳动框架定位卡扣就能完成巢脾的翻面操作，实现双面脱蜜，减少取蜜过程中巢脾的拿取次数，降低巢脾损坏的概率。

　　从安装边界与尺寸适配角度来看，设备整体的占地直径由三腿支撑的外展尺寸决定，常规放置状态下占地直径约为八百毫米，桶身主体直径约为六百毫米，整体高度约为一千一百毫米，摇柄转动时的最大回转半径约为两百毫米，安装放置时需要在桶身侧方预留不小于三百毫米的操作空间，保证摇转作业时操作人员的手臂活动不受阻碍；桶身底部距离地面的高度约为两百毫米，能够适配常规接蜜桶的放置高度，不需要额外垫高设备就能完成出蜜口的接蜜作业。在实际作业场景中，这类设备既可以用于定地养蜂场的日常取蜜作业，也适合转地放蜂时随车携带，整体结构没有复杂的电子元器件，纯机械结构的可靠性极强，即使在野外没有供电的场地也能正常完成取蜜作业，

　　设备的桶身与蜜接触的部位全部采用食品级光滑表面处理，蜂蜜在桶内流动过程中不会出现挂壁残留，也不会与金属材质发生反应影响蜂蜜品质，作业完成后只需要用清水冲洗桶内壁与框架结构就能完成清洁，不需要复杂的维护保养。设计过程中针对摇转作业的受力特点，对传动齿轮的啮合间隙做了适配调整，摇转过程中不会出现卡滞、异响的问题，摇柄的握持位置做了防滑处理，长时间摇转作业也不会出现手部打滑的问题；桶身上沿设计有定位挡边，能够避免上部传动结构在作业过程中出现移位，保证转动部件的同轴度，减少转动过程中的晃动量，即使操作人员摇转速度出现波动，内部框架也能保持稳定转动，不会碰撞桶壁产生噪音或者损坏巢脾。
