手动摇柄式蜂蜜离心取蜜装置结构

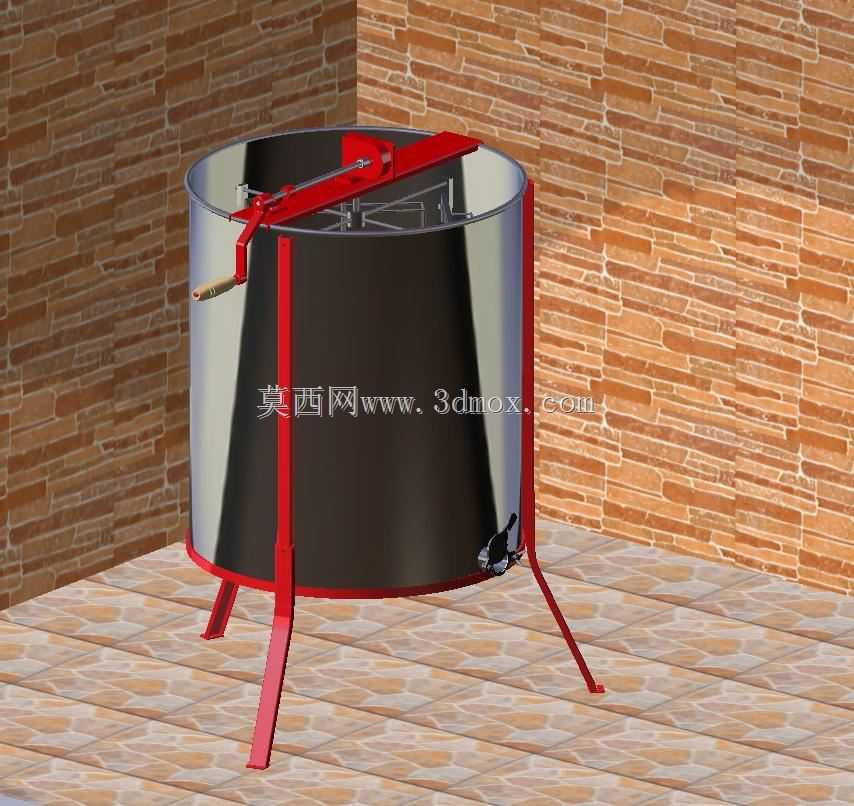

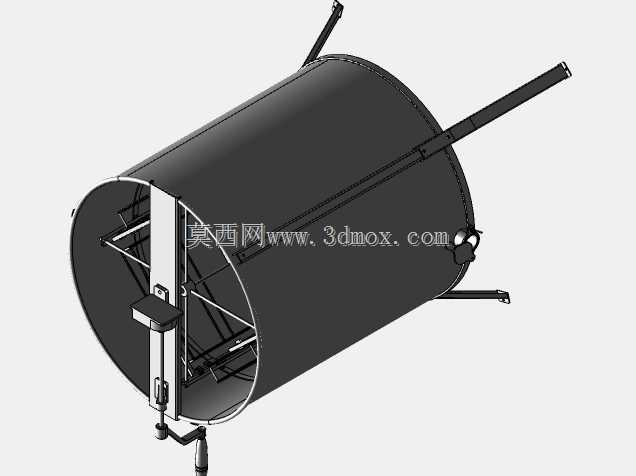

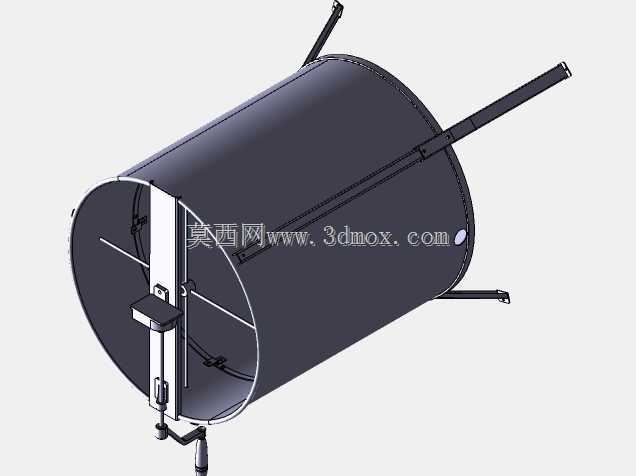

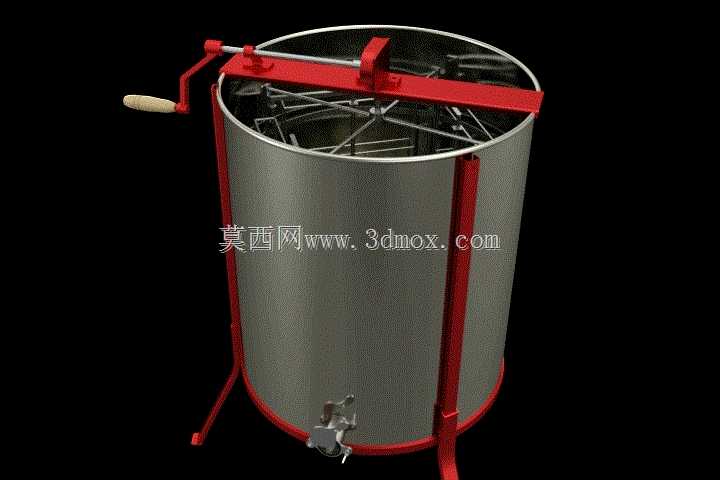

　　在养蜂生产的取蜜环节，离心式取蜜设备是替代传统压榨取蜜、大幅提升取蜜效率同时完整保留巢脾结构的核心器具，这款手动摇柄结构的蜂蜜离心装置，正是面向小型养蜂场、家庭养蜂户的作业场景设计，适配DB型标准巢脾的取蜜作业需求，无需外接电源即可完成蜂蜜分离操作，适配野外放蜂、零散取蜜的无供电作业环境。从结构设计逻辑来看，整体采用立式圆柱桶身作为承托主体，桶身选用食品级不锈钢材质成型，内壁做镜面抛光处理，既能够避免蜂蜜残留挂壁，降低作业后的清洗难度，也符合食品接触材料的卫生要求，桶身底部设置锥度导向结构与出蜜阀门，分离后的蜂蜜在重力作用下向底部中心汇集，通过低位阀门即可完成蜂蜜的收集导出，无需额外倾倒桶身，降低作业劳动强度。

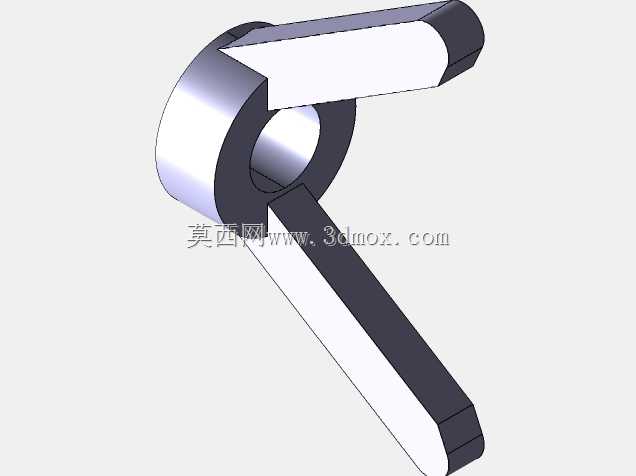

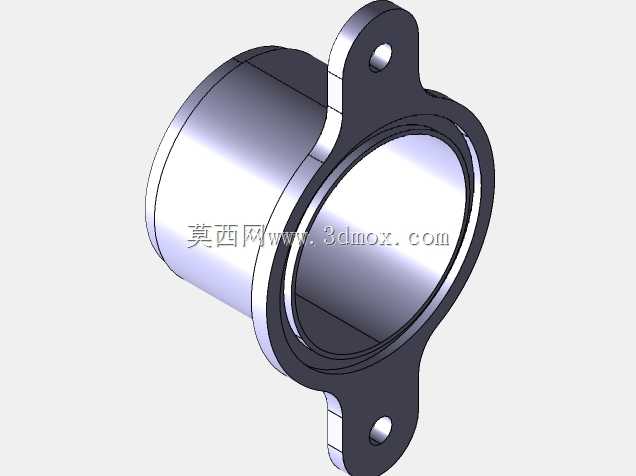

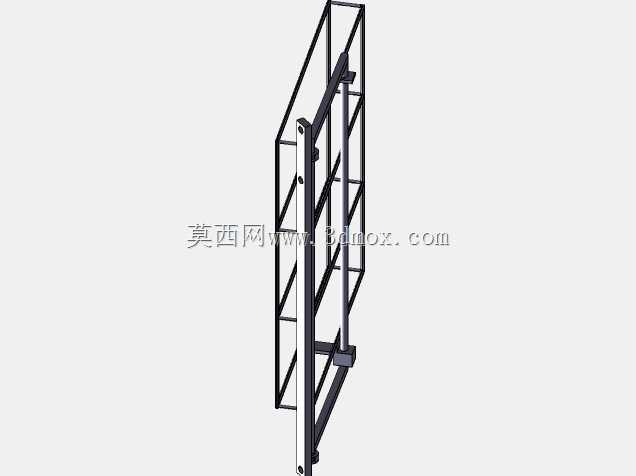

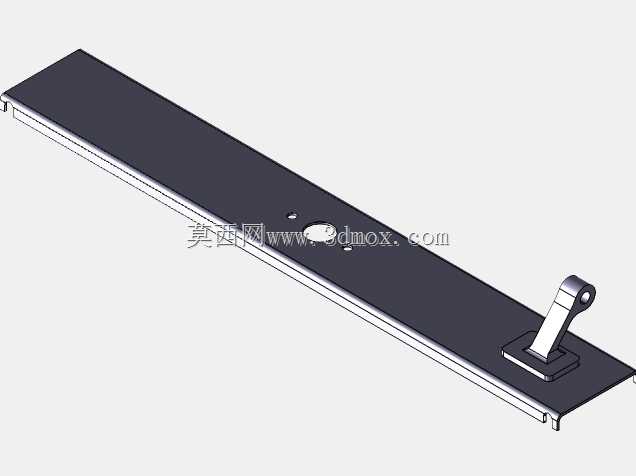

　　桶身上部的支撑横梁采用红色防腐涂层金属材质，两端通过卡扣结构与桶身上沿固定，无需焊接即可完成拆装，方便日常对桶内巢脾架进行清理维护，横梁中部集成齿轮传动组件，侧端延伸出带木质握套的摇柄，传动结构采用减速比适配的齿轮组，手动摇动摇柄时即可带动内部的巢脾固定架做匀速圆周运动，通过离心力将巢脾巢房内的蜂蜜甩出，木质握套的设计能够在长时间摇转作业时降低手部摩擦力，避免低温环境下金属握柄冰手的问题。内部巢脾固定架采用径向对称的栏架结构，可同时固定多片DB型标准巢脾，架体边缘设置弹性卡扣，放入巢脾后可快速卡紧固定，避免摇转过程中巢脾松动移位、碰撞桶壁造成巢脾碎裂，架体与底部转轴的连接部位采用耐磨轴套结构，转动过程中无明显旷量，

　　保证高速转动时的整体稳定性，降低作业过程中的晃动与噪音。从安装边界与尺寸适配角度来看，整体桶身直径控制在常规单人可环抱的尺寸范围内，高度适配成年人工站立操作的摇柄高度，放置在普通工作台面或平整地面即可开展作业，无需额外做地脚固定，作业时仅需保证放置平面平整即可避免转动时的侧倾风险，桶身底部设置三个对称分布的支撑脚，增大与放置面的接触摩擦力，进一步提升转动过程中的整机稳定性。在实际作业过程中，操作人员仅需将封盖蜡割除后的巢脾依次放入内部栏架卡紧，闭合上部横梁的固定卡扣，以匀速转动侧端摇柄，巢脾随架体转动产生的离心力会将巢房内的蜂蜜沿切线方向甩出到桶体内壁，顺着内壁向下汇集到桶底，待出蜜口流出的蜂蜜流量明显降低后即可停止摇转，

　　打开卡扣取出巢脾放回蜂群即可，整个取蜜过程不会破坏巢脾的原有结构，取蜜后的巢脾可以直接放回蜂群重复使用，大幅减少工蜂重新筑造巢脾的时间与蜂蜜消耗，相比传统压榨取蜜的方式，不仅取蜜效率提升数倍，也能够避免压榨过程中巢脾碎屑、蜂蛹杂质混入蜂蜜的问题，提升分离后蜂蜜的纯净度。设计过程中充分考虑了小型养蜂场景的使用痛点，整体结构无复杂电子元件，所有传动部件均为外露可拆解结构，日常使用中若出现传动卡顿、部件磨损的问题，仅需简单工具即可完成部件更换与维护，无需专业售后人员上门维修，适配养蜂从业者普遍缺乏专业设备维修能力的实际情况，桶身与内部架体的不锈钢材质也能够适应养蜂场潮湿、多蜜露的作业环境，长期使用不会出现锈蚀、涂层脱落污染蜂蜜的问题。
