椭圆形蜂窝网格通风防护烤架结构

　　日常做结构选型的时候，很多人会忽略通风防护类构件的细节设计，觉得就是一块带孔的板，实际上这类构件要同时平衡通风效率、防护强度、安装便捷性、流体阻力多个维度的要求，这款椭圆形蜂窝网格结构的烤架，就是把这些需求平衡得比较到位的典型设计。先从实际应用场景说起，这类结构最常见的使用场景，第一类是小型内燃机组、轮毂电机这类带旋转外露部件的动力设备端面防护，既要保证设备运行时的散热通风量，又要阻挡外部杂物、飞虫卷入旋转部件，同时还要避免人员误触造成机械伤害；第二类是户外烧烤设备的炭床承托烤架，蜂窝的网格结构既能均匀承托食材，又能让炭火的热量均匀向上传导，不会出现局部热量过高烤糊食材的情况；第三类是机柜、工控设备的通风口防护，替代传统的方形冲孔网，降低通风时的风噪，同时提升防护等级。

　　从功能特性上拆解，这款结构选用正六边形蜂窝网格作为核心通流面，是经过多轮验证的选择——相同开孔率的前提下，正六边形网格的结构刚度比方形网格高30%左右，相同承重载荷下的材料厚度可以做得更薄，有效降低整体构件重量；同时六边形孔的通流边界更顺滑，空气穿过网格时的湍流扰动更小，不管是散热通风还是炭火导风，都能降低风阻，减少气流穿过时产生的异响声。整个构件的外轮廓做了椭圆形适配，不是常规的正圆形，这是为了匹配特定安装面的边界要求，很多轮毂电机的端盖、异形烧烤炉的炭仓开口、异形机柜的通风口都不是正圆，椭圆形轮廓可以做到和安装面完全贴合，不需要额外做裁切适配，减少现场安装的加工工作量。

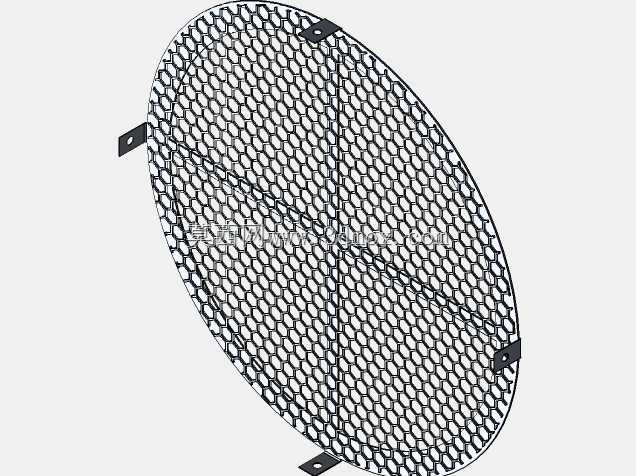

　　设计思路上，这款结构没有做整体一体冲压的包边，而是在椭圆轮廓的三个等分位置外置了带安装孔的固定耳片，耳片和网格主体做了一体化的折弯连接，每个耳片上预留了一个圆形安装过孔，安装时不需要额外做夹持结构，直接用螺丝穿过孔位固定在安装基座上即可，三个固定点的布局刚好形成稳定的三角形支撑，即使设备运行产生持续振动，也不会出现固定松动、构件移位的问题。网格的筋条宽度做了统一的等宽设计，没有做局部加宽或者减薄，一方面是降低冲压或者激光加工的工艺难度，不需要频繁调整加工参数，另一方面是保证整个网格面的受力均匀，局部受到外力冲击的时候，冲击力可以通过六边形的筋条快速分散到整个面，不会出现局部筋条断裂的情况。

　　再说到安装边界和尺寸适配的细节，这款结构的固定耳片是向外探出椭圆轮廓的，所以实际安装时需要预留的安装空间比椭圆本体的外轮廓稍大，三个耳片的安装孔中心到椭圆几何中心的距离做了等距设计，安装时不需要做复杂的对位，只要将椭圆轮廓和安装口对齐，三个孔位就能自然对准基座上的预装螺孔，降低安装对位的时间成本。网格的开孔尺寸做了针对性的优化，作为动力设备防护使用时，这个尺寸刚好可以阻挡直径大于6mm的杂物进入设备内部，同时不会过度遮挡通风面积，实测开孔率可以达到72%以上，完全满足中小功率轮毂电机、小型通用汽油机的散热通风要求；作为烧烤烤架使用时，这个网格尺寸可以承托常规尺寸的食材，不会出现小块食材漏到炭床的情况，同时炭灰可以顺利通过网格落到接灰盘里，不会在网格上堆积堵塞通风孔。

　　很多新手做这类防护网格设计的时候，容易犯两个错误，一是盲目追求高开孔率把筋条做的过细，结果构件刚度不足，稍微受点外力就出现变形，要么刮碰内部的旋转部件，要么出现防护间隙过大的问题；二是固定点布局不合理，要么固定点太少导致构件运行时振动异响，要么固定点太多增加不必要的安装工作量，这款结构的三耳片固定布局刚好平衡了安装便捷性和固定稳定性，搭配蜂窝网格的高刚度结构，不需要额外做加强筋就能满足常规使用场景的强度要求。另外整个结构的表面没有做多余的凸起或者棱角，所有筋条的边缘都做了微小的圆角处理，安装和维护的时候不会划伤操作人员的手部，也不会在安装过程中刮碰相邻的管线或者部件。从流体通过的角度看，蜂窝网格的导向性比方形网格更好，气流穿过之后不会形成明显的涡旋，不管是散热时的冷风导入，还是烧烤时的热流上升，气流都更平顺，不会出现局部散热死角或者烧烤时局部温度过高的问题。如果是用于有防水要求的户外设备防护，这个网格结构搭配外侧的防雨罩，也不会因为网格的结构导致雨水在表面积存，雨水落到网格上之后会顺着筋条快速流到轮廓边缘排出，不会顺着网格孔流入设备内部。
