侧装式14英寸闭合长度抽屉滑轨

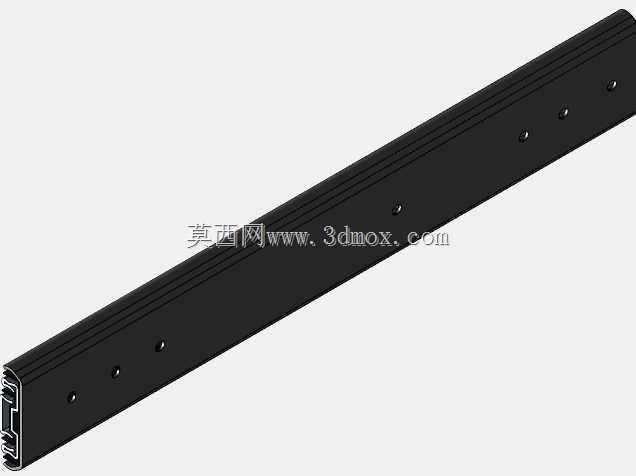

　　日常做柜体类结构设计时，抽屉滑动构件的选型和建模是绕不开的环节，这款侧装式滑轨的三维模型，完全还原了实物的装配逻辑和尺寸边界，能直接嵌入各类柜体、设备抽拉舱的设计方案中，省去从零开始测绘建模的大量时间。先从实际应用场景说起，这类滑轨的适配范围非常广，民用场景里常见的木质衣柜、厨房橱柜、办公文件柜的抽屉装配是最基础的使用场景，工业场景里各类设备的工具抽拉舱、检测仪器的样本收纳仓、电气柜的元件抽拉安装架，也大量使用同结构的侧装滑轨，只要是需要实现构件沿直线方向抽拉开合、闭合后与安装面齐平的结构，都能适配这款滑轨的安装逻辑。

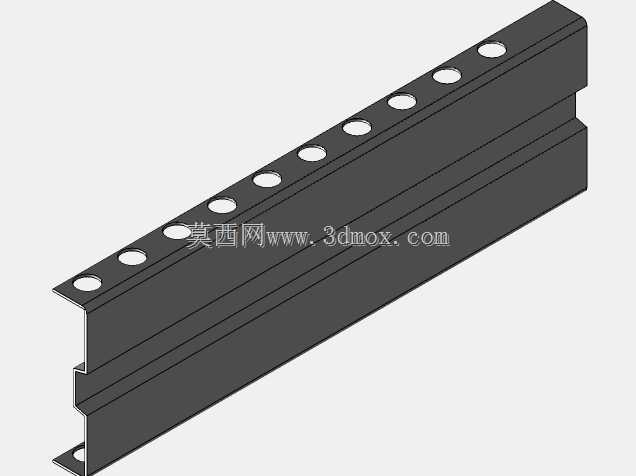

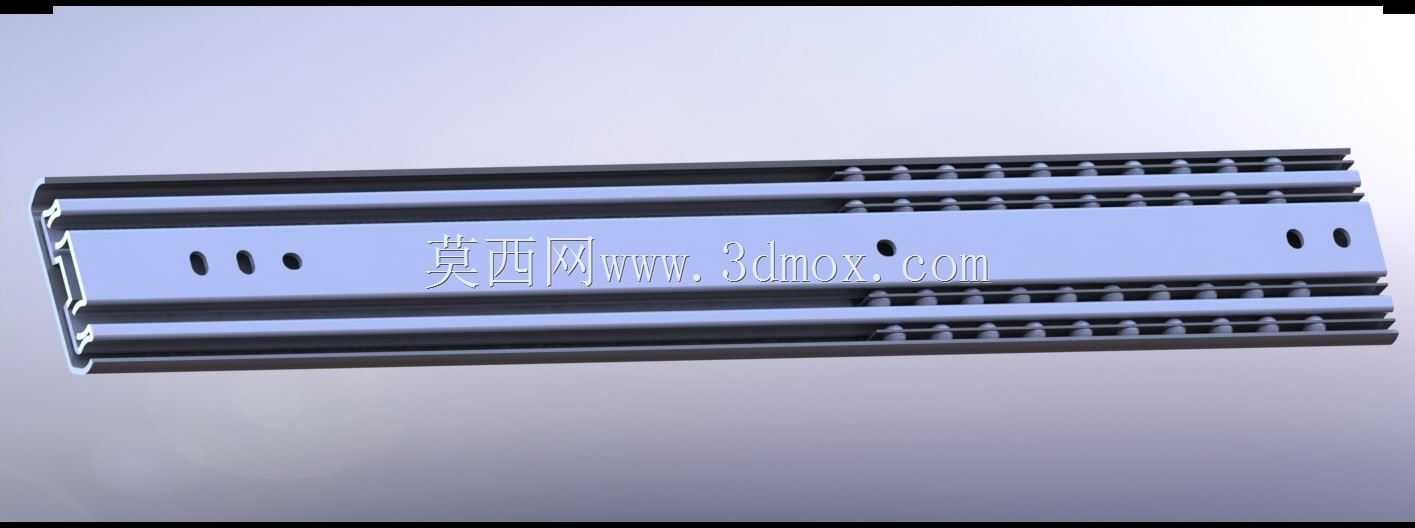

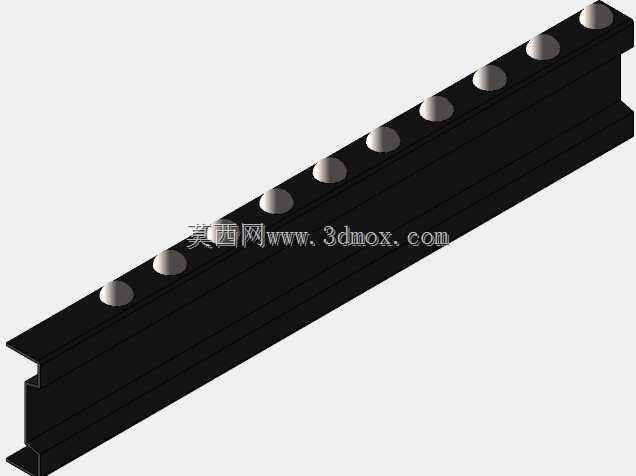

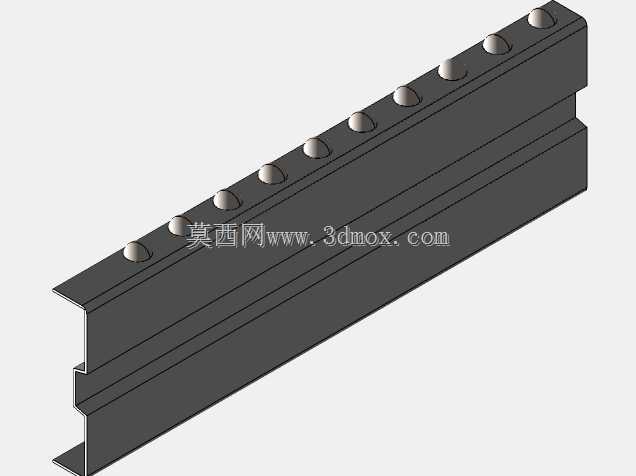

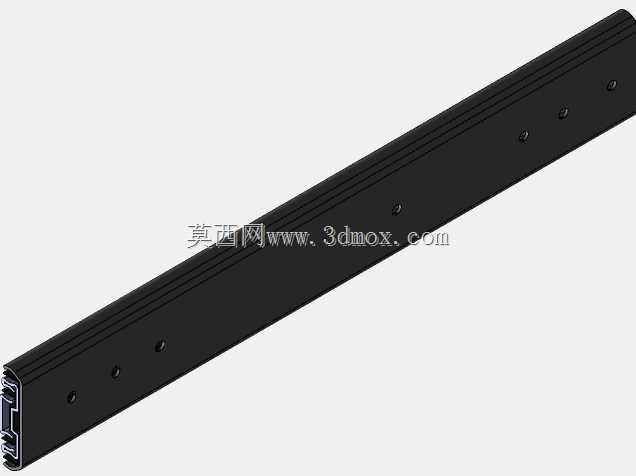

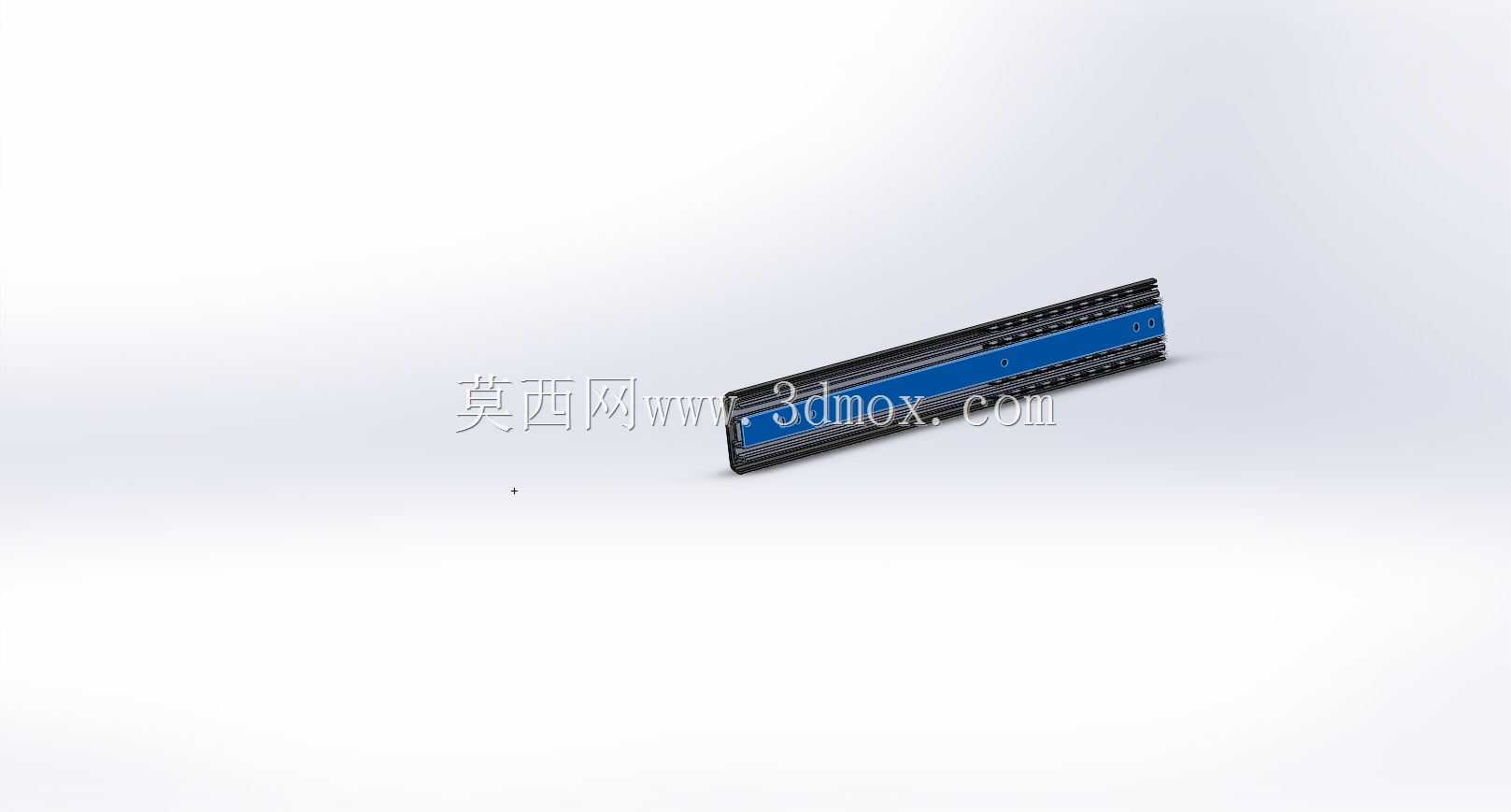

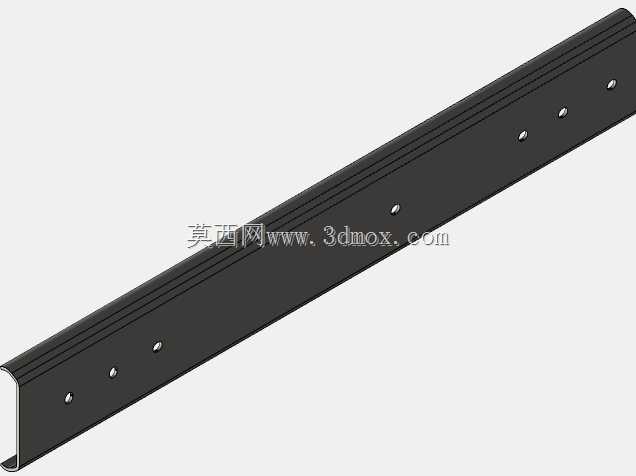

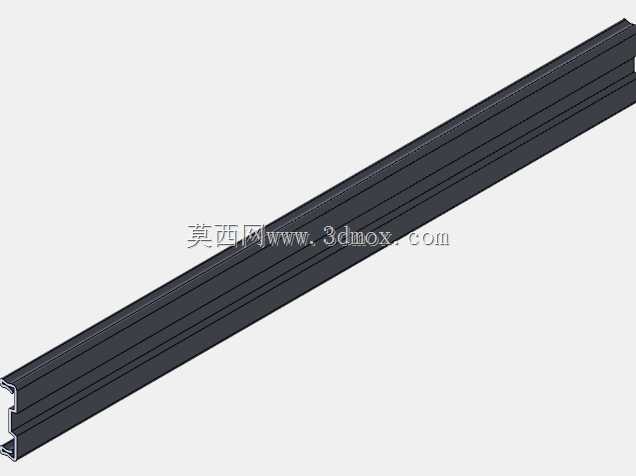

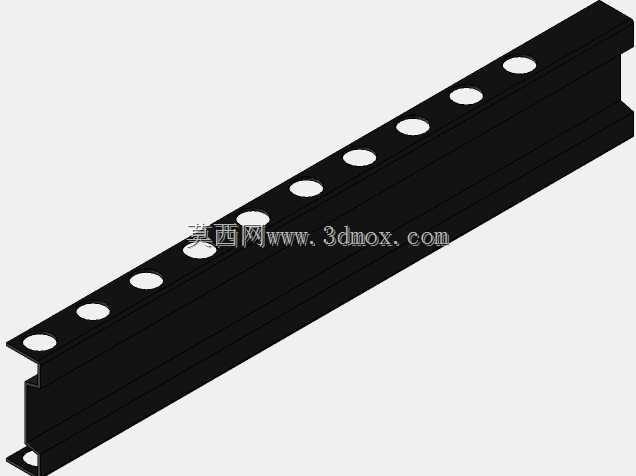

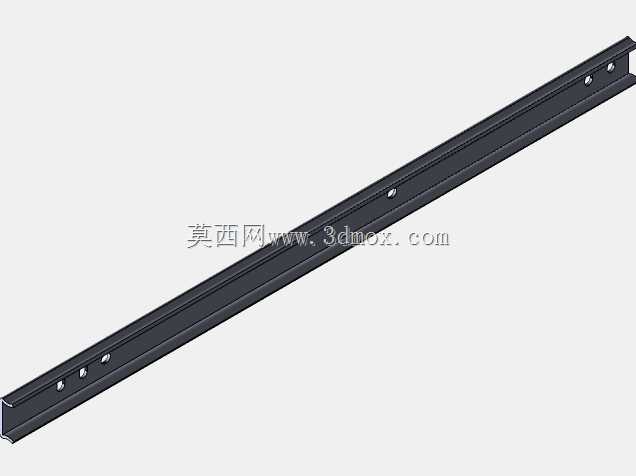

　　从功能特性来看，这款三节式结构的滑轨，内轨、中轨、外轨依次嵌套，配合内置的滚珠限位结构，抽拉过程全程顺滑无卡顿，完全拉出时能承载抽屉内放置的各类物品不会出现脱轨掉落的情况，闭合状态下各节轨体完全贴合，不会出现晃动旷量，能保证抽屉闭合后与柜体表面的缝隙均匀一致。很多新手设计师在建模这类滑轨时容易忽略滚珠保持架的结构细节，要么把滑轨做成简单的三个嵌套方块，要么漏了轨体上的安装孔位、定位凹点，导致后续出工程图或者做装配干涉检查时出现误差，这个模型里把每节轨体的折弯边、安装定位孔、滚珠排布槽、端部的限位挡片都做了1:1还原，甚至轨体表面的冲压加强筋都有体现，完全能满足结构校验、运动仿真的使用需求。

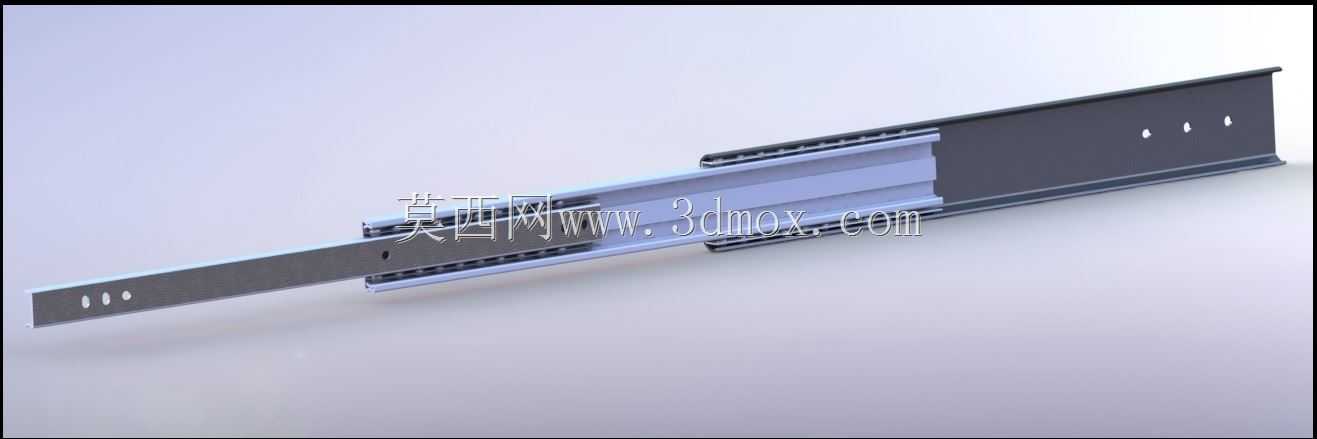

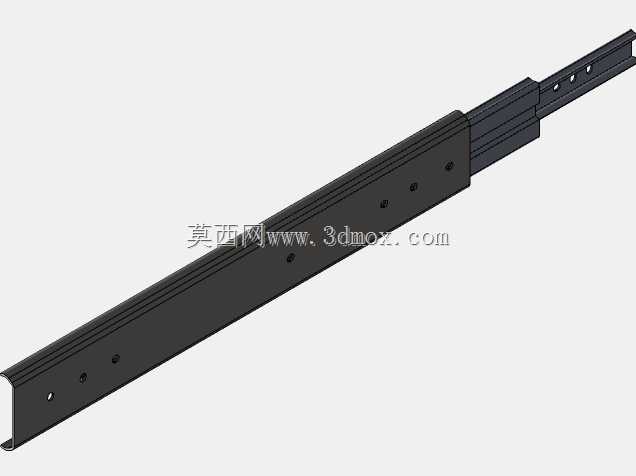

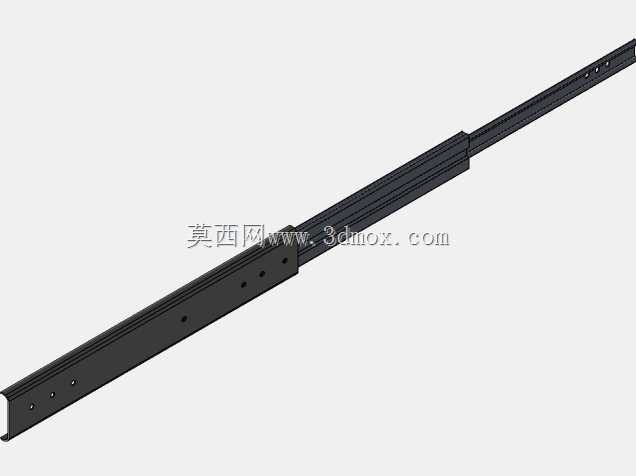

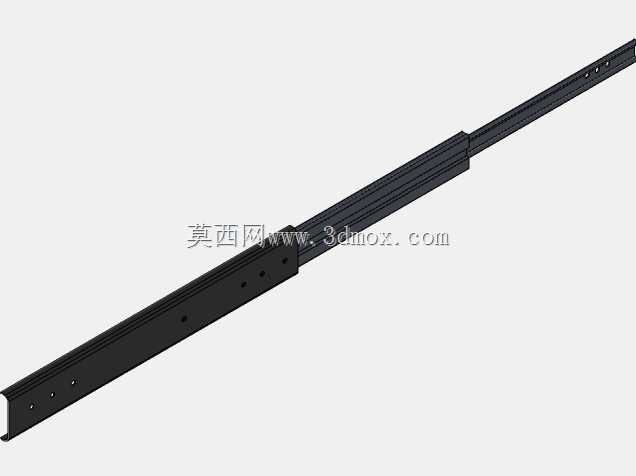

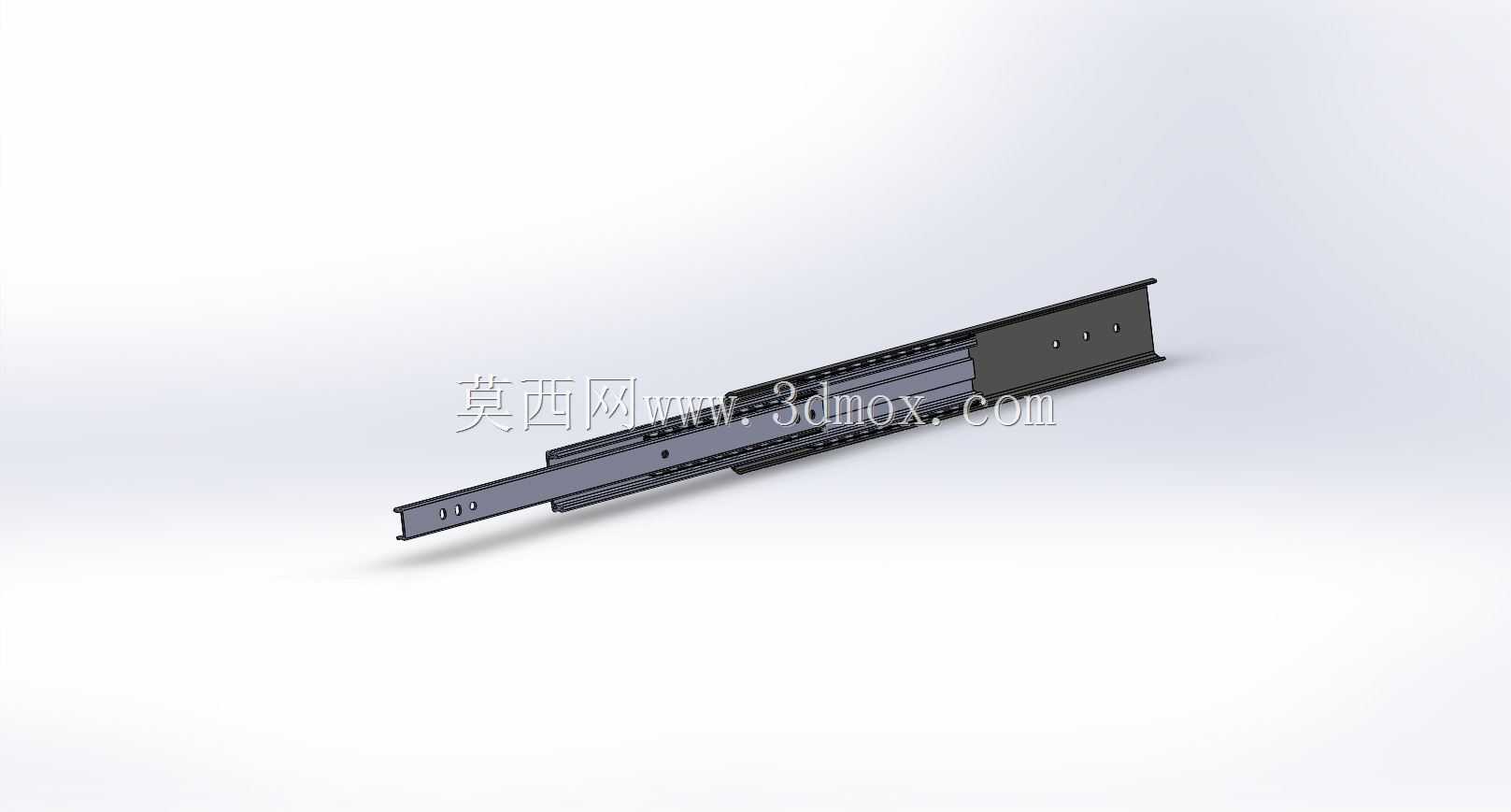

　　说到设计思路，这类侧装滑轨的核心设计逻辑是在有限的安装空间内，最大化抽拉行程同时保证结构强度，14英寸的闭合长度对应的是完全闭合时单节外轨的长度，完全拉出后的总行程接近闭合长度的两倍，能保证抽屉内部的空间完全暴露，方便取放深处的物品。安装边界方面，这款滑轨是标准侧装结构，安装时需要在抽屉侧板和柜体内侧板预留对应的安装间隙，轨体上的预留孔位适配常用的自攻螺丝规格，建模时已经把安装孔的中心距、孔位大小做了标准化处理，设计师在做柜体结构时，只需要按照模型给出的安装面尺寸预留对应的装配空间，不需要再单独核对孔位参数，能大幅提升设计效率。

　　实际做设备结构设计时，很多人会忽略滑轨的承重匹配问题，这款滑轨的板材厚度、滚珠排布密度都是按照常规民用和轻型工业场景的承重需求设计的，单副滑轨的承重能满足大多数日常使用场景，不需要额外做加强结构。另外轨体的截面形状是经过多次优化的C型嵌套结构，既能保证各节轨体之间的滑动配合间隙均匀，又能通过折弯结构提升轨体的抗弯折强度，即使抽屉内放置重量不均的物品，也不会出现轨体变形、抽拉卡滞的问题。很多人在做运动仿真时容易出现滑轨配合错位的问题，这个模型在建模时已经把各节轨体的配合约束做了预设，导入到常用的三维设计软件中后，只需要添加简单的滑动配合就能实现真实的抽拉运动仿真，能直接用于方案演示、干涉检查环节。

　　从安装维护的角度来说，这款滑轨的内轨带有快拆结构，建模时也还原了对应的快拆卡扣细节，实际使用时不需要拧下全部螺丝就能把抽屉从柜体上拆下，方便清理滑轨内部的灰尘杂物，维护非常方便。做结构设计时，这类标准五金件的建模精度直接影响整个产品的装配精度，要是滑轨模型的尺寸有偏差，后续生产装配时就会出现抽屉装不上、缝隙不均、抽拉卡滞的问题，这个模型的所有尺寸边界都和实物一致，闭合状态下的总厚度、安装面的平面度、各节轨体的伸缩行程都经过实际校验，完全能满足生产设计的精度要求，不管是做家具设计、工业设备柜体设计，还是做相关的课程设计、方案演示，都能直接调用，不需要再做额外的尺寸调整。
