仿生蜂巢结构椭球曲面造型设计

　　这款仿生蜂巢椭球构件的设计，最初是从轮毂电机非规则散热结构的预研项目里延伸出来的，做结构方案迭代时，我们最先要解决的是曲面类承载构件在轻量化与刚性之间的平衡问题，常规的肋板加强结构在连续椭球曲面上很难做到应力均匀分布，尤其是当构件需要承受多方向径向载荷、同时还要预留流体或气流通过的镂空通道时，传统的网格排布很容易在曲面曲率变化较大的位置出现应力集中，最终导致疲劳失效。

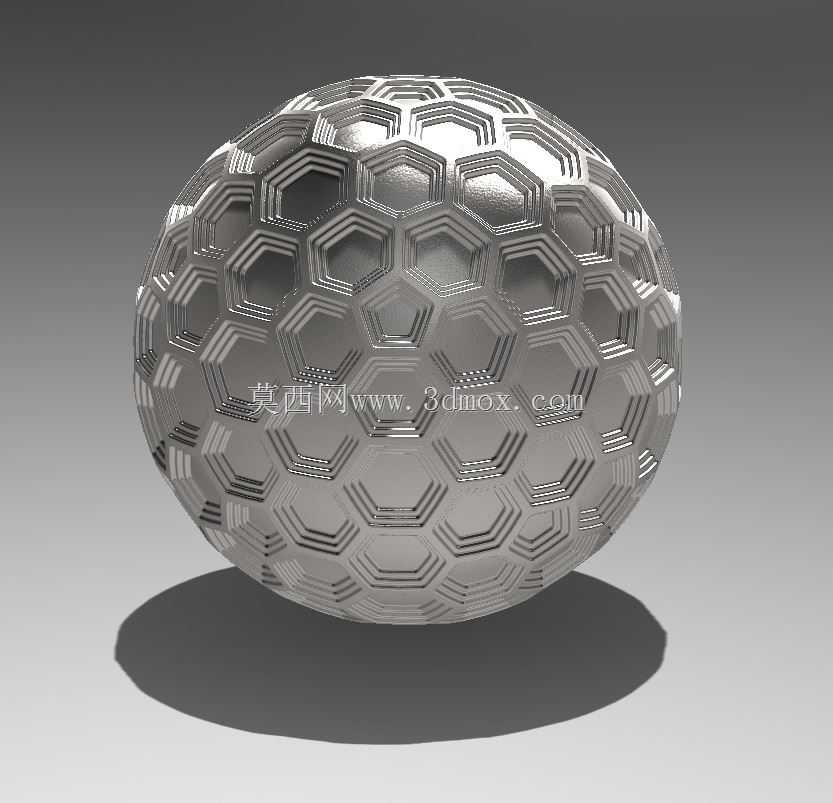

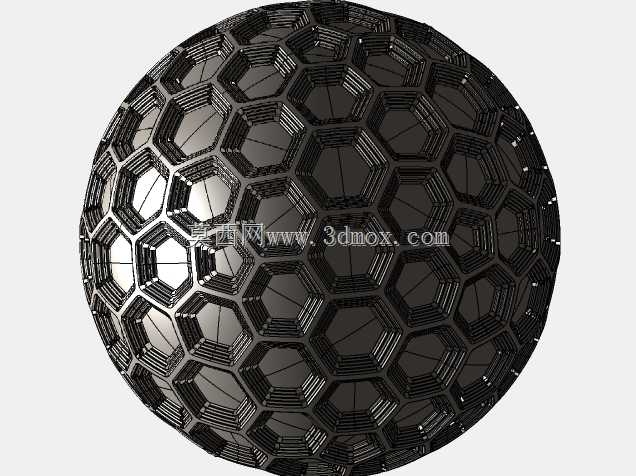

　　设计过程中我们没有直接套用平面蜂巢的六边形参数，而是先根据椭球的长短轴比例做了曲面UV方向的网格映射，先确定椭球赤道位置的六边形单元边长，再沿着经线方向向两极逐步收窄单元的径向尺寸，保证每个六边形单元的相邻边夹角始终维持在结构力学最优的120度区间内，避免出现单元变形过大导致的局部刚性骤降。每个六边形单元的侧壁我们做了等厚度偏移处理，同时在单元的棱边位置做了微小的圆角过渡，这个细节不是为了外观好看，而是实际加工过程中，不管是采用金属3D打印还是精密铸造工艺，尖锐棱边位置都容易出现粘砂、应力残留或者打印层厚累积的误差，0.3到0.5毫米的圆角就能大幅降低后续打磨、表面处理的工序难度，同时能提升构件的抗冲击性能，避免外力磕碰时棱边崩裂。

　　从实际应用场景来看，这类结构除了可以作为轮毂电机的外置散热导流罩，利用蜂巢单元的镂空通道引导气流带走电机运行产生的热量，还可以拓展到特种灯具的散热外壳、水下机器人的承压导流罩、甚至是航空航天领域的轻量化承载填充结构。比如用在户外特种照明设备上时，椭球的曲面造型可以让光线的漫反射效果更均匀，同时蜂巢结构的刚性可以让外壳在承受户外风沙冲击、高低温交变时不会出现变形，镂空结构又能直接让空气在壳体内部形成对流，不需要额外加装散热风扇就能满足大功率灯珠的散热需求。如果用在小型水下潜器的头部导流段，连续光滑的椭球曲面可以降低水下航行的阻力，蜂巢单元的中空结构可以填充浮力材料，同时壳体本身的一体化结构不需要额外拼接焊缝，能承受更深的水下压力，避免拼接位置出现渗漏。

　　做安装边界设计时，我们在椭球的其中一个极点位置预留了环形的安装止口，止口的直径根据常用的轮毂电机端盖尺寸做了通用化适配，止口上均匀分布了6个M4的螺纹安装孔，孔位的位置避开了内部蜂巢单元的筋条位置，保证安装时螺栓的锁紧力可以均匀传递到整个壳体结构上，不会因为局部受力过大导致单元筋条断裂。整个构件的外形尺寸我们控制在直径180毫米、轴向长度150毫米的区间内，这个尺寸既可以适配多数中小型电动两轮车的轮毂电机端盖，也可以直接套用在150瓦到300瓦功率的特种灯具外壳上，不需要做额外的尺寸缩放就能直接匹配现有标准件的安装规格。

　　在结构验证阶段，我们做过有限元仿真分析，当给整个椭球壳体施加1000牛的径向均布载荷时，最大应力出现在赤道位置的六边形单元棱边上，应力值远低于铝合金或者不锈钢材料的屈服强度，相同重量下，这种蜂巢结构的整体刚性比同等厚度的光滑椭球壳体高47%左右，比采用方格镂空的结构高32%，同时镂空率可以达到62%，不管是作为散热结构需要空气流通，还是作为浮力结构需要填充轻质材料，都能留出足够的内部空间。另外我们在设计时特意让每个六边形单元的侧壁都做了1.5度的拔模斜度，如果后续要采用压铸或者注塑工艺批量生产，这个拔模角度可以保证构件顺利脱模，不需要做额外的模具结构修改，能大幅降低批量生产的模具成本。

　　很多人看到这类造型第一反应是艺术装饰件，但从机械结构设计的角度，仿生结构的应用从来不是为了外观猎奇，每一处单元尺寸的调整、每一个棱边的圆角、每一处安装位的排布，都是围绕实际工况的载荷需求、加工工艺的可行性、安装维护的便利性来做的，比如我们在调整两极位置的蜂巢单元尺寸时，特意把最靠近极点的几个单元调整为五边形，这和足球的表皮拼接逻辑类似，目的是让整个曲面的闭合更顺滑，不会在极点位置出现单元畸变导致的曲面凹陷或者凸起，保证整个外表面的轮廓度误差控制在0.2毫米以内，不管是做表面阳极氧化还是喷漆处理，都能获得均匀的表面效果，同时在做流体仿真时，光滑连续的曲面不会产生额外的紊流，能最大化降低气流或者水流经过时的阻力。
