校园智能黑板交互读卡终端结构设计

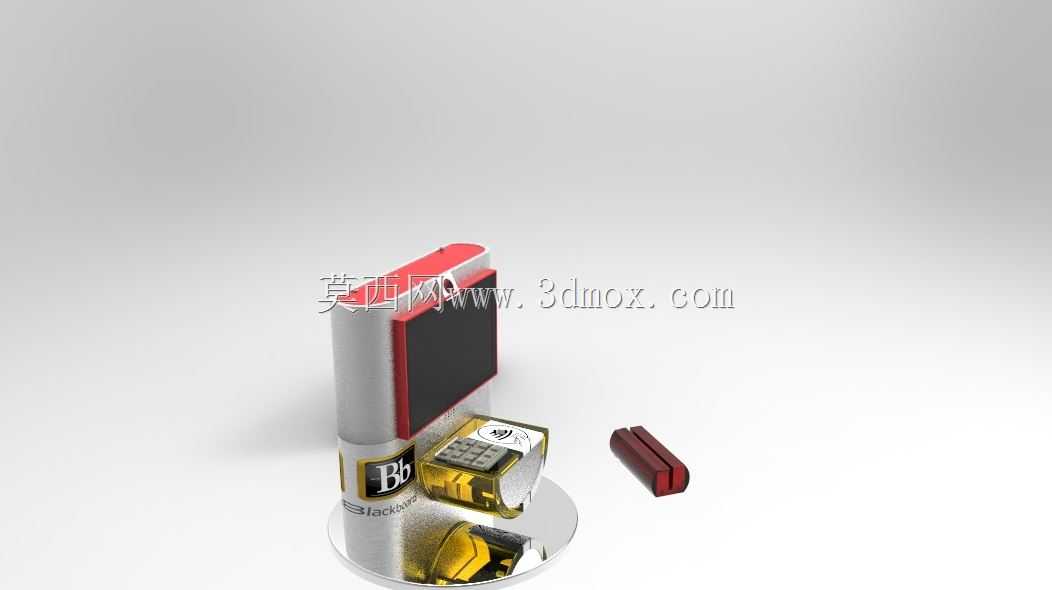

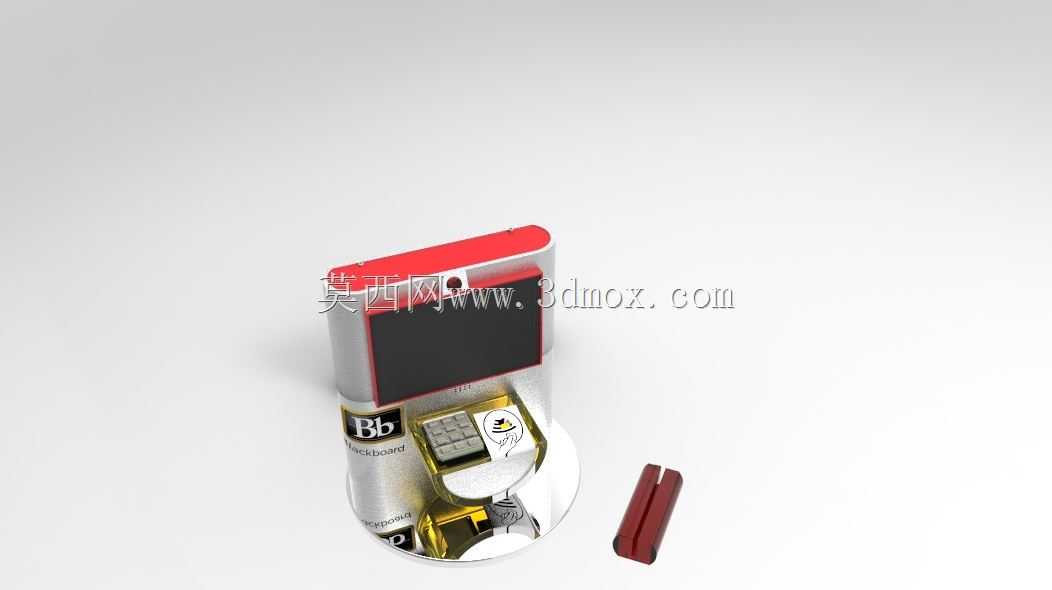

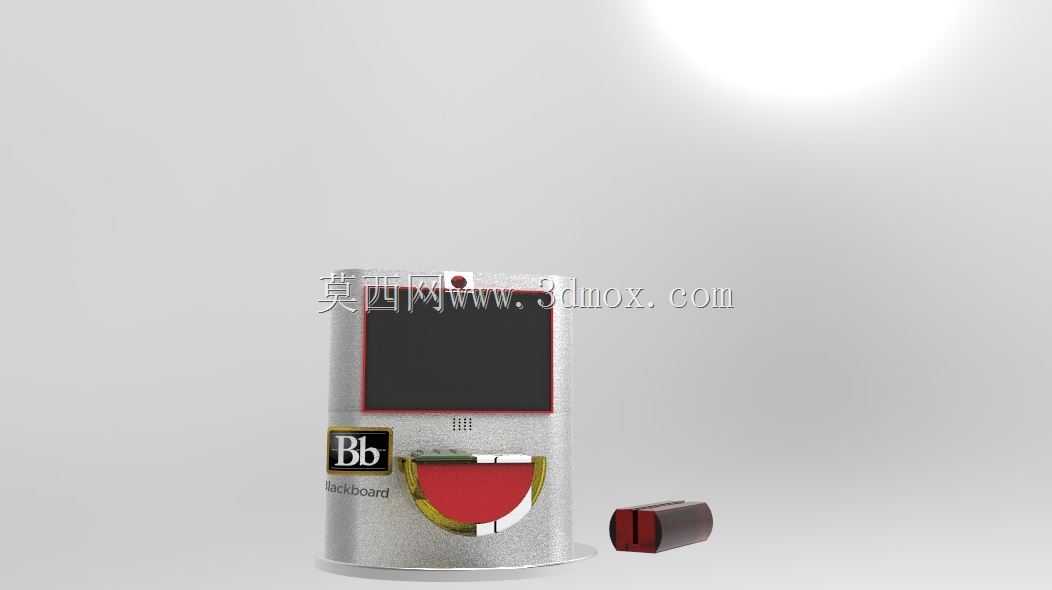

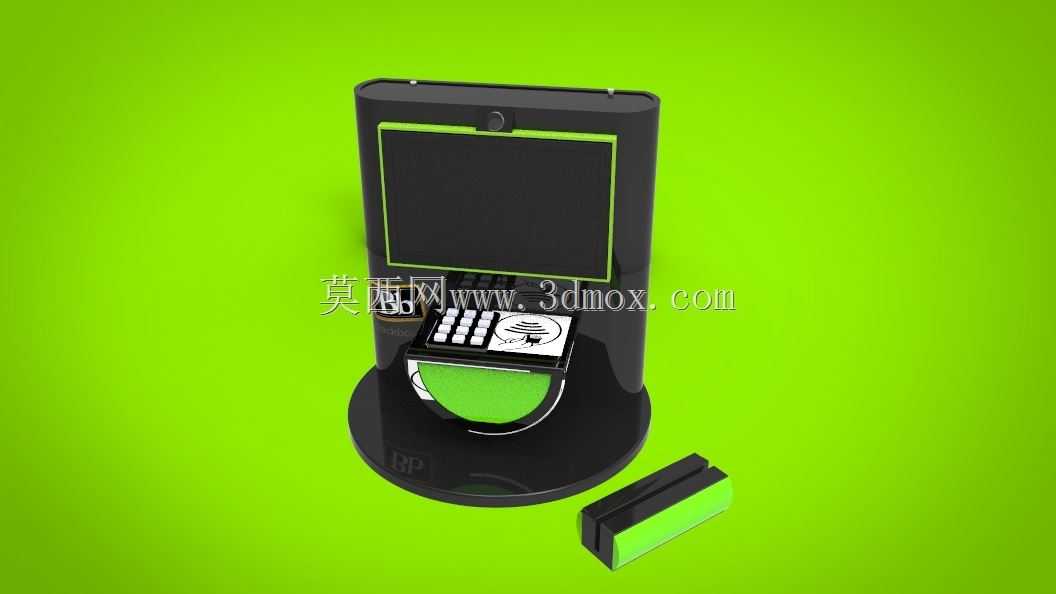

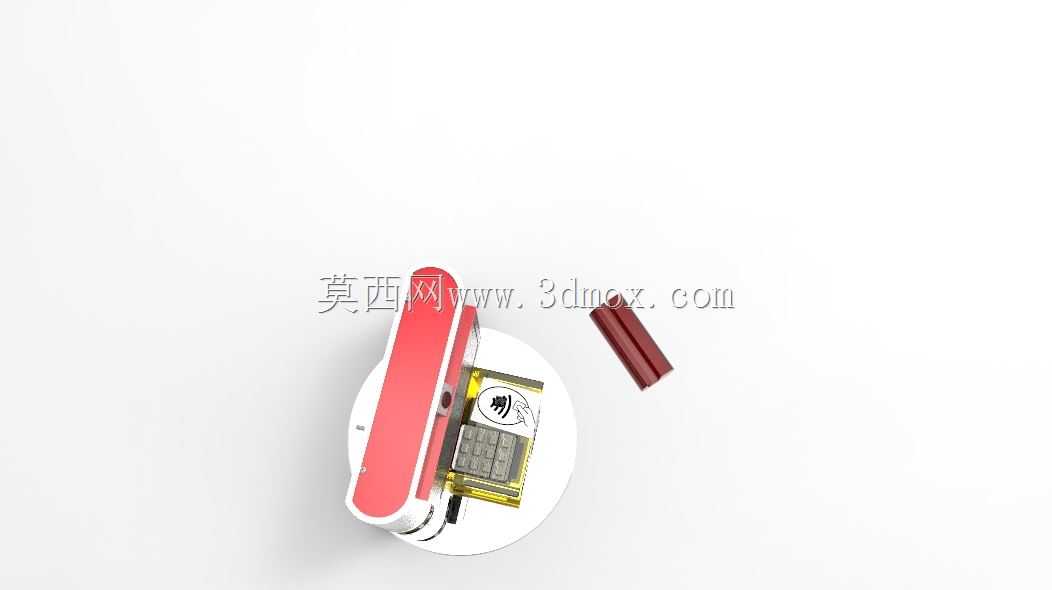

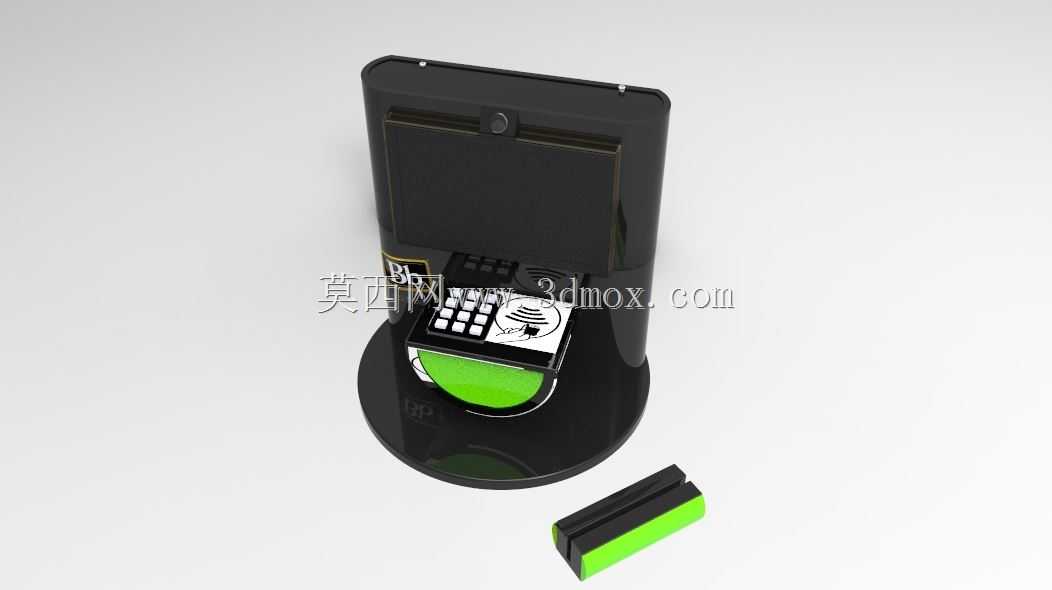

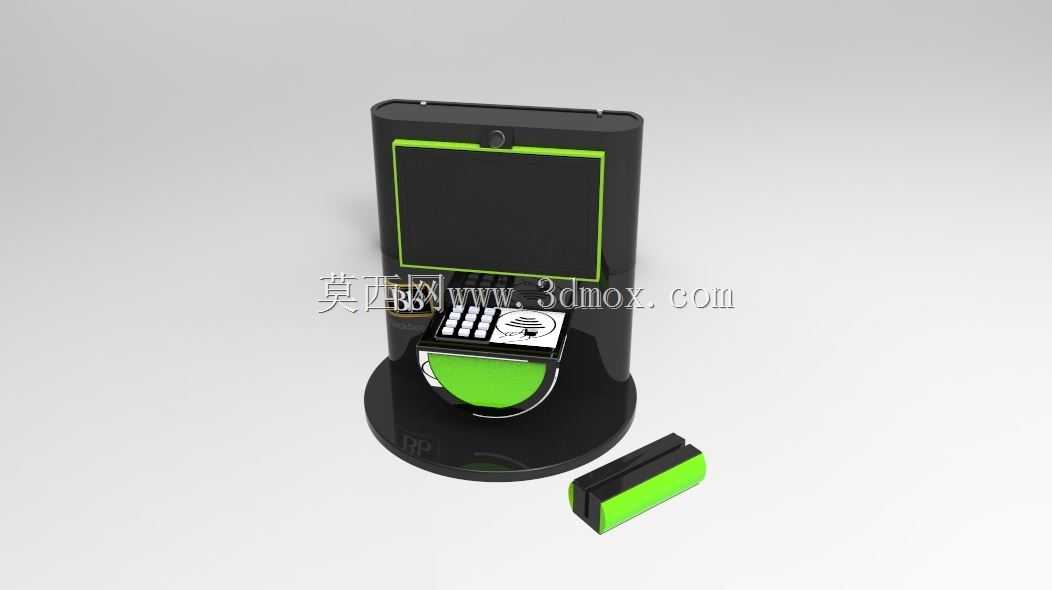

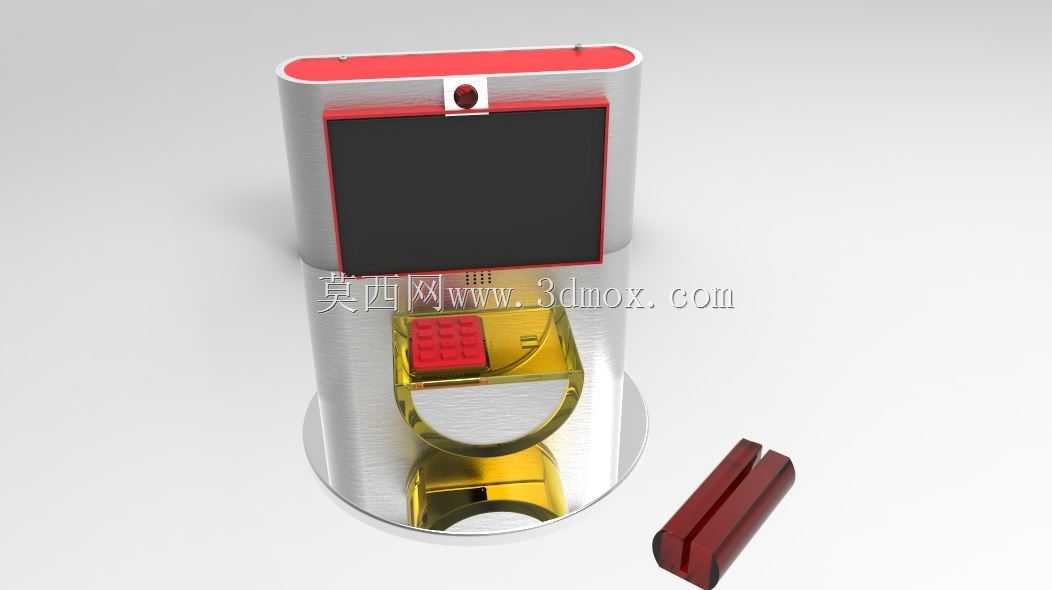

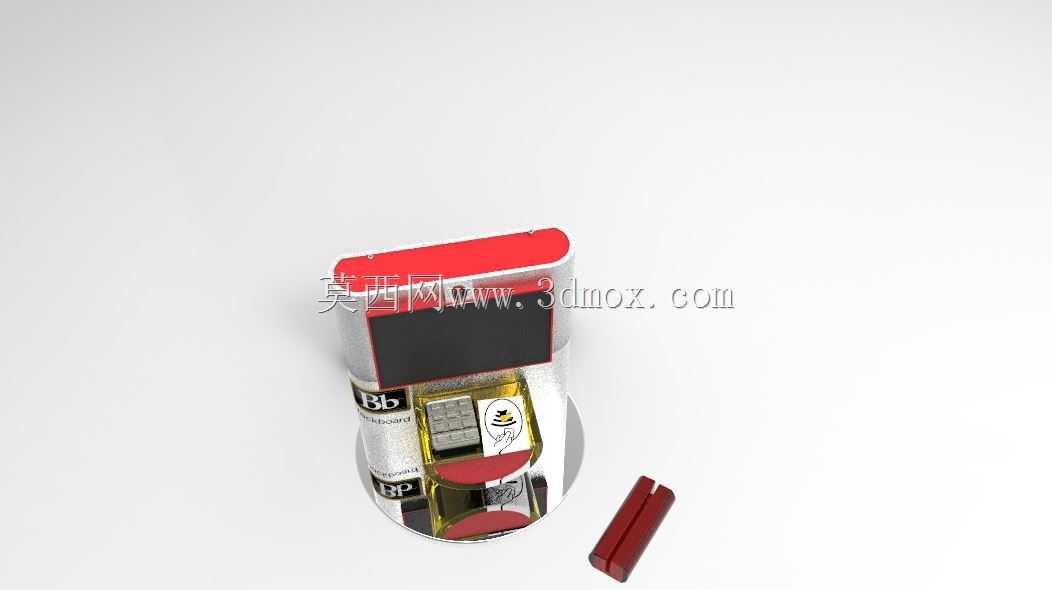

　　这款终端设备的设计初衷，是适配校园智慧黑板场景下的身份核验、小额交易类交互需求，日常部署在教室黑板侧方的墙面或讲台区域，替代传统的刷卡、打卡设备，实现师生校园卡凭证的快速核验、消费扣款、权限校验等功能，解决原有分散式读卡设备布线杂乱、功能单一的问题。从结构设计层面来看，设备主体采用立式底座支撑的形态，上部集成7至10英寸对角线尺寸的触摸显示屏，屏幕边框做窄边处理，保证交互视野的同时控制整机宽度，避免占用过多讲台安装空间。读卡区域做了分区设计，非接触式RFID读卡模块的天线布置在机身前部的平坦区域，天线有效覆盖尺寸不小于2平方英寸，保证卡片在常规手持距离内即可完成识别，无需精准对准点位；磁条读取模块采用可固定可移动的分体式设计，

　　卡槽尺寸控制为深度19mm、宽度1mm，预留合理的卡片滑动间隙，支持不同角度的磁条卡刷取操作，既可以嵌入主机核心单元作为机身的一部分，也可以通过延长布线放置在远离主机的位置，适配不同讲台的布局需求，比如部分教室讲台空间局促时，可将磁条读头安装在黑板侧边框位置，主机放置在讲台桌面，兼顾操作便利性与空间利用率。核心单元的结构做了模块化拆分，读卡模块、主控板、接口模块均采用独立仓室设计，支持快速拆卸维修，日常维护时无需拆解整机外壳，仅需打开对应仓室的盖板即可更换故障部件，同时外壳的所有连接螺孔都做了隐藏式设计，外表面无裸露的螺丝孔位，保证整机外观的整洁度，适配校园场景的美观需求。接口配置上，机身背部预留RJ45有线网络接口，

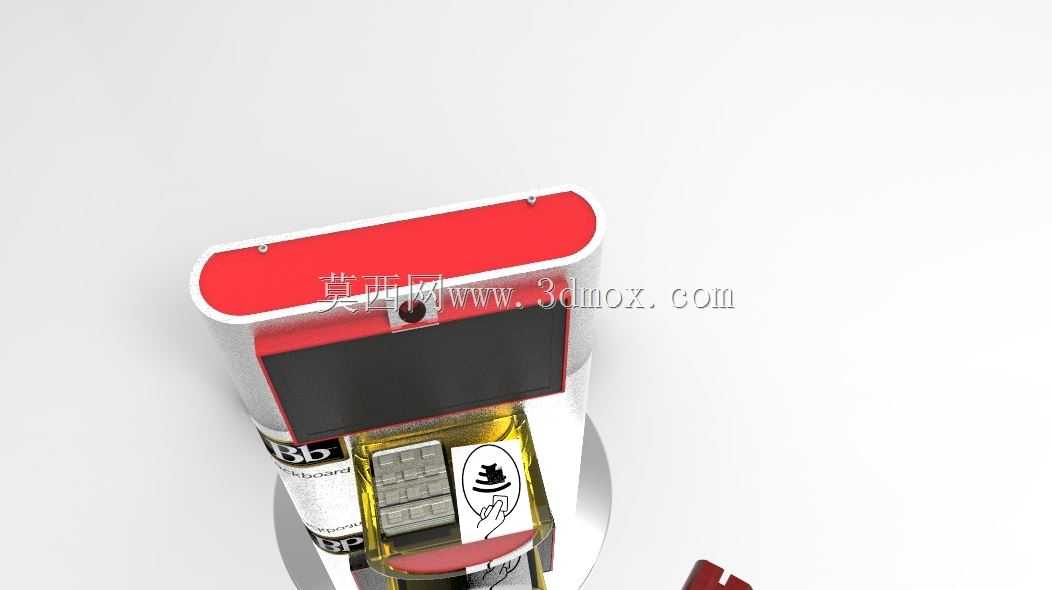

　　用于和校园黑板交易主机系统建立稳定通信，实现凭证数据、权限信息、账户余额的实时同步，同时配置至少一个USB接口，支持外接U盘进行设备固件升级、交易记录导出操作；机身顶部集成外置摄像头模块，可实现多重功能：一是安全层面的操作人图像留存，核验刷卡人与卡片持有人的一致性，避免盗刷风险；二是支持业务分析类功能，比如上下学时段的人流统计、课堂考勤的人脸辅助核验；三是可拓展交互式帮助、生物识别等功能，适配后续的功能升级需求。设备还集成了扬声模块，用于操作反馈提示音、警报提示、功能反馈语音播报，比如读卡成功、余额不足、权限异常等场景的声音提示，让操作者无需紧盯屏幕即可获取操作结果。供电设计上支持PoE网线供电与外部电源供电两种模式，

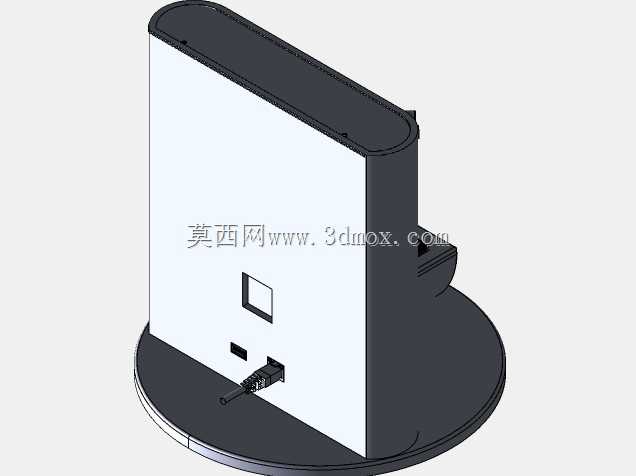

　　采用PoE供电时仅需布设一根网线即可同时实现数据传输与电力供应，大幅简化布线施工难度，若现场不具备PoE供电条件，也可通过外接电源适配器供电，所有外接的外围供电、通信配件都采用标准化接口，无需定制专用配件。整机底座采用加重式设计，放置在桌面时具备足够的抗倾倒能力，若采用壁挂安装方式，底座可快速拆卸，背部预留标准壁挂孔位，适配不同的安装场景。在结构细节处理上，读卡区域的表面做了耐磨防滑处理，避免长期刷卡摩擦导致表面刮花影响识别灵敏度，屏幕表面覆盖防眩光钢化玻璃，在教室强光环境下也能清晰显示内容，所有边角都做了圆弧过渡处理，避免师生磕碰受伤，符合校园设备的安全设计要求。设备的磁条读头与主机之间的连接线缆做了隐藏式走线设计，分体安装时线缆可沿墙面或讲台缝隙布设，不会出现明线杂乱的问题，同时线缆接口做了防松脱设计，避免日常触碰导致连接中断。
