内置Pi摄像头的薄型设备封装外壳结构

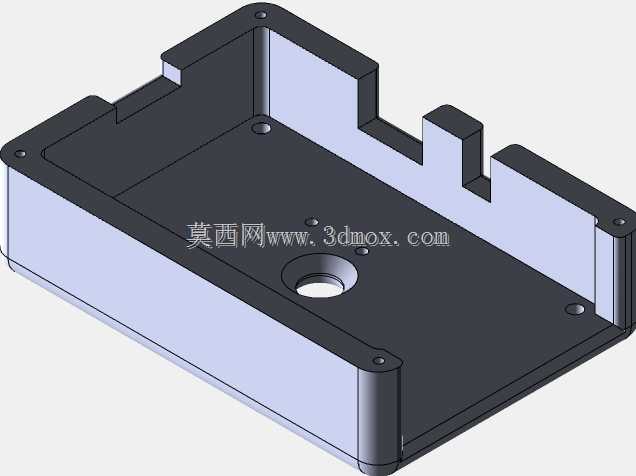

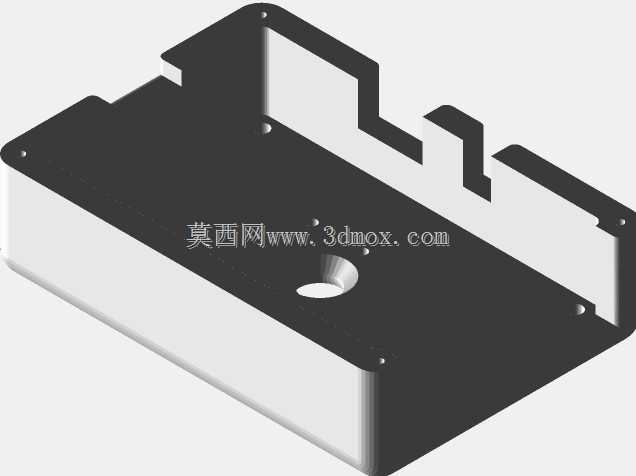

　　做嵌入式视觉类项目的结构设计时，经常会遇到摄像头模组与主控板集成封装的需求，这款壳体就是针对单Pi摄像头无外接组件的集成场景设计的，日常在小型桌面视觉检测工位、嵌入式人脸识别终端、便携式图像采集设备这类场景里，这类薄型封装外壳的使用占比不低。很多时候做这类小型视觉集成件，最容易忽略的就是壳体与摄像头的对位精度，还有壳体本身的安装适配性，这款壳体在设计时就把这些实际装配中的痛点考虑进去了。从结构形态上看，壳体采用薄型矩形板式设计，整体厚度控制得比较薄，不会占用过多设备内部的堆叠空间，四个角位做了圆弧过渡，既避免了锐边在装配时划伤操作人员或者线材，也能减少应力集中，避免壳体在受轻微外力时出现角部开裂的问题。四个角位置预留的沉头安装孔，

　　是做这类壳体时很实用的设计，安装时螺丝头可以完全沉入孔位内，不会突出壳体表面，既保证了壳体安装后外表面的平整性，也不会因为螺丝突出影响后续的外层装配或者设备摆放。壳体的背面做了适配Pi摄像头的定位型腔，型腔的尺寸完全匹配摄像头模组的外形公差，装配时不需要额外做定位治具，直接把摄像头模组放入型腔就能完成初步定位，不会出现摄像头光轴偏移的问题，要知道视觉类设备如果摄像头光轴偏了，后续的图像标定会耗费大量时间，这个定位型腔的设计刚好规避了这个问题。壳体的边缘做了微凸的止口结构，和上盖配合时能形成简单的迷宫密封，日常使用环境里的灰尘、少量飞溅的液体不容易进入壳体内部，能对内部的摄像头模组和配套的电路板起到基础防护作用，

　　不需要额外加密封胶条就能满足普通室内场景的防护需求，对于批量装配的项目来说，能减少密封件的物料成本和装配工序。在安装边界上，这款壳体的外轮廓尺寸适配常规的小型嵌入式安装位，不管是嵌入到设备面板上，还是直接通过四个角的安装孔固定在设备内部的安装柱上，都不需要额外做转接板，孔位的间距是按照通用的小型电子件安装间距设计的，能适配市面上大部分常规的安装立柱位置。很多工程师做这类外壳时，容易把壳体壁厚做的过薄，导致装配时螺丝锁紧就出现壳体变形，这款壳体的壁厚做了均匀化处理，安装孔位周围做了局部加厚的加强筋，既保证了整体的轻量化，又能在螺丝锁紧时提供足够的支撑强度，不会因为锁紧力过大导致壳体翘曲，进而压迫到内部的摄像头模组或者电路板。另外，

　　壳体的内表面做了避空设计，除了摄像头定位型腔之外，其余位置预留了足够的走线空间，摄像头的FPC排线可以顺着壳体内侧的走线槽排布，不会被上下盖压伤，很多新手做结构设计时经常会忽略排线的避空，导致装配时排线被压断或者出现信号干扰的问题，这个走线槽的设计刚好解决了这个问题。从实际使用的角度看，这类壳体不需要搭配额外的外部组件，本身就能完成摄像头的封装防护，不管是做原型验证还是小批量量产的设备，都能直接适配，不需要再对壳体做二次修改。壳体的表面是平整的哑光面，不会出现反光干扰摄像头成像的问题，要知道如果摄像头正对的壳体表面有反光，很容易在成像时出现光斑，影响后续的图像识别效果，这个表面处理的细节虽然小，但在实际视觉应用里影响很大。在做三维建模的时候，整个壳体的特征都是参数化设计的，如果后续需要调整摄像头的安装位置，或者更改安装孔的间距，只需要修改对应的参数就能快速生成新的模型，不需要重新绘制整个壳体，对于需要快速迭代的项目来说，能节省不少建模时间。另外，壳体的分型面设置在侧面的止口位置，分型线很隐蔽，注塑加工的时候不会在外观面留下明显的合模线，后续如果需要做表面丝印或者喷油处理，也能保证外观的一致性。很多时候做这类小型电子封装件，不需要太复杂的结构，重点是把装配、防护、成像干扰这些实际使用中的细节考虑到位，这款壳体的设计刚好抓住了这些核心点，没有多余的冗余结构，每一处特征都是为了解决实际装配和使用中的具体问题。
