适配FPV机架的2805规格万向节无刷电机

　　在FPV穿越机、小型航拍无人机的云台结构设计中，动力部件的选型往往直接决定了云台的响应速度、防抖精度与整机负载冗余，这款扁平式外转子无刷动力部件，正是针对小型航拍挂载、机架相机增稳场景开发的专用驱动单元。不同于常规航模动力电机侧重拉力输出的设计逻辑，这款动力单元的核心设计目标是低转速下的输出扭矩平顺性、角度控制精度，以及极小的轴向安装空间占用，能够在紧凑的机架夹层空间内完成布置，不会额外增加过多的机身正面风阻。

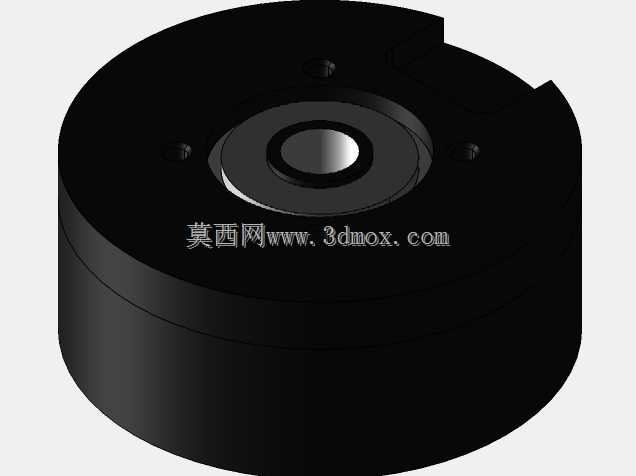

　　从实际安装边界来看，这款动力部件的径向轮廓控制在R34mm的范围内，轴向总高度仅14.2mm，属于典型的薄型外转子结构，安装孔位采用对称式三点布局，能够直接适配多数市面上通用的FPV相机安装架、小型两轴云台支架，不需要额外设计转接板就能完成固定，对于结构设计人员来说，可以直接在机架建模时预留对应尺寸的安装沉台，将电机嵌入机架碳板的预留槽内，进一步压缩整机的堆叠高度。转子部分采用一体式机壳结构，外壳做了哑光黑色阳极处理，既能够减少航模飞行过程中的光线反射对航拍镜头造成的眩光干扰，也能提升外壳的耐磨性能，在日常炸机、磕碰场景下不容易出现外壳变形、涂层脱落的问题。

　　从功能特性上看，这款动力单元采用多槽极数的绕组设计，配合无刷FOC驱动方案能够实现极低转速下的平稳运转，不存在普通航模电机低速运转时的齿槽卡顿问题，在simpleFOC这类开源驱动方案下可以直接实现角度闭环控制，不需要额外加装高精度编码器就能满足基础的云台增稳需求，对于DIY爱好者、小型航模研发团队来说，能够大幅降低云台驱动部分的开发成本。转子与定子之间的配合间隙控制在微米级，运转过程中不存在径向窜动问题，搭载相机做俯仰、横滚方向调整时，画面不会因为电机的轴向间隙出现抖动偏移。中心轴采用不锈钢材质，与转子外壳之间通过过盈配合固定，能够承受挂载相机带来的径向载荷，在做特技飞行动作时，不会因为离心力出现转子松脱的问题。

　　在实际应用场景中，这款动力单元除了作为FPV穿越机的相机云台驱动之外，还可以用于小型桌面云台、3D打印机的挤出头角度调整、小型自动化设备的工位转向驱动等场景，只要是对安装厚度有严格限制、需要小角度精准控制输出的低速驱动场景，都可以基于这款动力单元做适配设计。设计过程中没有预留多余的冗余结构，所有的结构尺寸都围绕最小安装体积做优化，定子绕组的填充率经过优化，在有限的体积内做到了足够的扭矩输出，能够驱动最大200g以内的负载做平稳转动，满足绝大多数运动相机的挂载需求。出线位置做了侧向开槽设计，布线时可以将电源线从电机侧面的缺口引出，不会在电机背部额外占用走线空间，进一步降低了背部的安装间隙要求，哪怕是两层碳板间距仅15mm的超薄机架，也能顺利完成电机的安装与布线。
