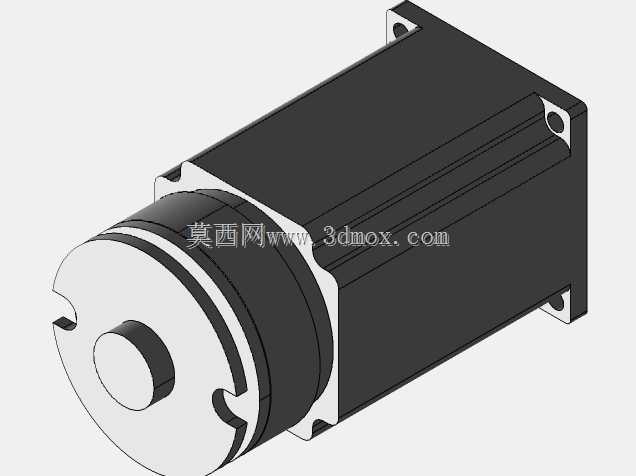

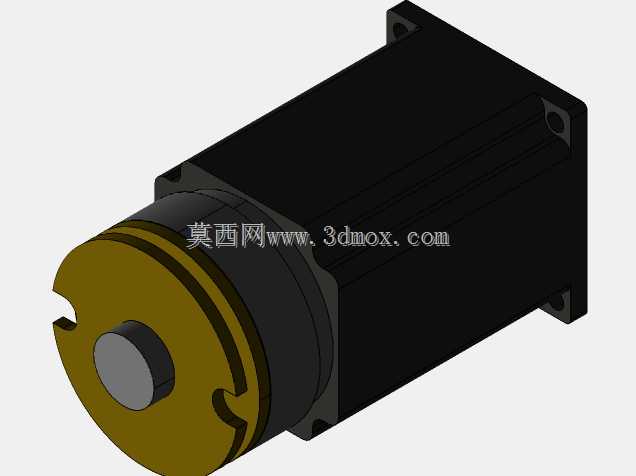

Primopal高精度混合式步进电机结构模型

　　在自动化产线的点位搬运、3D打印设备的进给轴驱动、小型数控雕刻机的主轴进给、医疗检测设备的样本推送机构这类需要精准开环位置控制的场景里，步进电机始终是成本与控制精度平衡度最优的执行元件选择，这次拆解建模的这款Primopal法兰安装式步进电机，就是面向中小负载精密传动场景做的结构还原。从实际选型适配的角度看，这类57机座规格的步进电机，是民用及工业小型自动化设备里应用覆盖率最高的规格段，建模时首先要卡准的就是安装边界的尺寸公差：前端方形安装法兰的边距、安装孔的孔位中心距、输出轴的轴径与轴伸长度、机身本体的外径与总长度，这些尺寸直接决定了模型能不能直接导入装配体做干涉检查，很多新手建模时容易忽略安装止口的凸台尺寸，

　　实际装配时止口是和设备安装板的定位孔配合实现同轴度定位的，要是这个尺寸做偏了，电机输出轴和负载端的联轴器就会出现别劲的问题，长时间运行会加速轴承磨损甚至断轴。从功能特性的结构还原来看，这款电机的本体采用方形叠压硅钢片定子结构，外壳做了喷塑哑光黑处理，前后端盖采用压铸铝合金材质，既保证了结构强度又能控制整机重量，输出轴采用不锈钢材质加工，轴端做了平键槽结构，用来和联轴器或者同步轮做周向固定，避免传动过程中出现打滑丢步。建模过程中特意还原了端盖上的固定螺丝沉孔、机身侧面的引出线防护结构，还有后端盖的轴承限位台阶，这些细节虽然不影响外观展示，但对于做设备整体布线、安装空间校核的工程师来说，是判断装配可行性的关键依据。

　　很多工程师在做设备布局时，容易只算电机本体的长宽高，忽略引出线的弯折半径、安装螺丝的预留操作空间，这个模型在构建时把这些易遗漏的结构都做了1:1还原，导入装配体后可以直接用来做静态干涉检查，不用再额外补画辅助结构。从设计思路的层面讲，这类步进电机的结构设计核心是在有限的机身尺寸下，最大化定子绕组的槽满率，同时保证前后轴承的同轴度，减少运行时的径向跳动，建模时可以看到前后端盖的轴承室是和端盖一体压铸后精加工的，轴承采用深沟球轴承支撑输出轴，既能承受径向负载也能承受一定的轴向力，适配皮带传动、丝杠直连等多种连接方式。实际应用中，这类电机通常搭配细分驱动器使用，能实现最低0.01度的步距角控制，

　　在低速运行场景下可以替代伺服电机降低设备成本，而且因为是开环控制不需要额外加装编码器，接线和调试难度更低，对于不需要高速高响应的点位运动场景来说性价比极高。做结构选型时还要注意，这款电机的机身长度对应不同的保持扭矩，建模时还原的是长机身版本，能提供更大的输出扭矩，适配需要带动较重负载做直线运动的场景，比如小型皮带输送机的驱动、自动点胶机的Z轴升降，安装时要注意法兰面和安装板之间要保持平整，不要有凸点或者异物，不然会导致电机安装后出现偏斜，运行时产生振动和噪音。另外模型里还原的机身表面的散热筋结构，是用来提升电机长时间运行时的散热能力，避免绕组过热出现扭矩衰减，很多小功率步进电机虽然没有加装散热风扇，但依靠外壳的散热结构就能满足常规工况下的散热需求，只有在高转速频繁启停的场景下才需要额外加装散热风扇。在做三维装配时，这个模型可以直接和标准件库的联轴器、安装螺丝、同步轮等零件配合装配，不需要再做额外的尺寸修正，所有配合面的尺寸都按照实物的公差范围做了预留，能直接用来生成工程图的安装示意，也能用来做设备的运动仿真，模拟电机运行时和周边结构的安全距离，避免实际加工组装后出现结构干涉的问题。
