华为GR5手机后盖封底结构三维数模

　　该结构件为智能手机的背部封底壳体，属于消费电子终端的外观与结构承载一体化零件，日常使用中承担整机背部防护、内部元器件遮挡、握持触感承载的核心作用，同时需要为后置摄像头、补光灯等外露功能组件预留精准的装配避让空间。从实际应用场景来看，这类封底零件直接面向终端用户的日常使用场景，需要兼顾手持握持的贴合度、日常剐蹭的耐磨损性能、装配后与中框的配合间隙控制，同时还要满足批量注塑生产的工艺可行性，避免出现壁厚不均导致的缩痕、翘曲等成型缺陷。

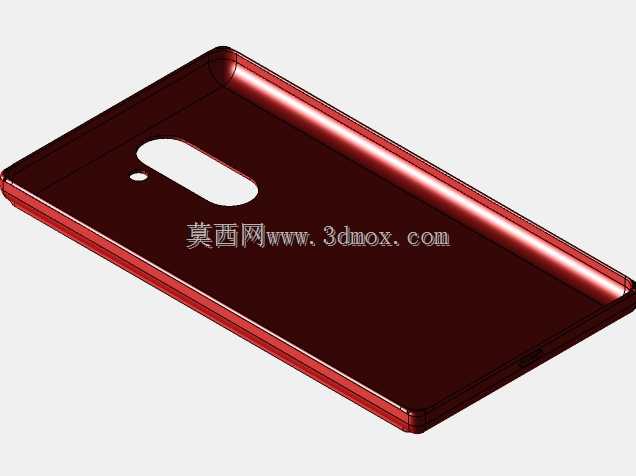

　　设计过程中首先围绕整机的堆叠边界进行轮廓拟合，壳体整体采用薄壁类壳体结构，周圈设置与中框配合的卡扣安装位，壁厚控制在消费电子外壳常用的均匀壁厚区间，避免局部壁厚突变导致的成型问题。针对后置摄像头区域，采用长圆形的开孔避让设计，开孔边缘做了微小的倒角处理，既避免装配时刮蹭摄像头镜片，也能减少开孔处的应力集中，防止日常使用中磕碰导致的开孔边缘开裂。补光灯的小型圆形开孔位置严格匹配主板上补光灯的安装坐标，开孔尺寸控制在刚好透出补光光线同时不出现漏光的区间，避免多余光线溢出影响补光效果。

　　壳体的背部曲面采用微弧过渡设计，完全贴合手掌握持时的自然弧度，边缘处做了顺滑的圆角收边，没有尖锐的棱角，提升长时间握持的舒适度。周圈的侧壁高度匹配中框的配合台阶，装配后与中框形成齐平的衔接面，不会出现凸起或段差影响外观质感。内侧面设置有均匀分布的加强筋结构，筋位高度不超过壳体内腔的有效空间，不会干涉内部电池、主板等元器件的安装，同时能有效提升薄壁壳体的整体刚性，减少日常按压时出现的凹陷形变。

　　从安装边界来看，该封底零件的所有卡扣位置、避让孔位、配合止口都与对应机型的中框、内部组件完全匹配，装配时通过周圈卡扣与中框卡合，不需要额外的螺丝固定即可实现可靠连接，拆卸时也能通过专用工具沿卡扣缝隙逐步撬开，方便售后维修时的拆解操作。壳体表面的处理预留了常规的喷涂、电镀工艺余量，设计时已经考虑了后续表面处理的膜厚厚度，不会因为表面处理层的厚度导致装配时出现过盈配合的问题。

　　在结构细节处理上，壳体的四个边角位置做了加厚的缓冲设计，当手机出现意外跌落时，边角位置首先接触受力，加厚的结构能分散冲击能量，减少冲击力传递到内部元器件造成损坏的概率。内表面对应电池的位置设置有微小的支撑凸点，既能避免电池与壳体内壁直接大面积接触产生摩擦，也能预留出微小的散热间隙，帮助日常使用时的热量散发。所有的筋位、凸点连接处都做了圆角过渡，避免应力集中导致的结构断裂问题，同时也能优化注塑成型时的塑胶流动路径，减少填充不满、困气等成型缺陷的出现概率。

　　这类壳体零件的设计需要在外观质感、结构强度、成型工艺、装配便捷性几个维度做平衡，既不能为了追求极致的薄度牺牲结构可靠性，也不能因为过度加强结构导致整机厚度增加，影响终端产品的轻薄化体验。该数模完整还原了封底零件的所有结构细节，包括曲面弧度、开孔位置、卡扣结构、加强筋布局等，可用于同类手机外壳的结构设计参考、注塑模具设计的分型参考，也可用于消费电子结构教学中的壳体案例讲解，帮助从业者理解薄壁类外观结构件的设计逻辑与工艺考量要点。
