华为快充充电头三维结构设计模型

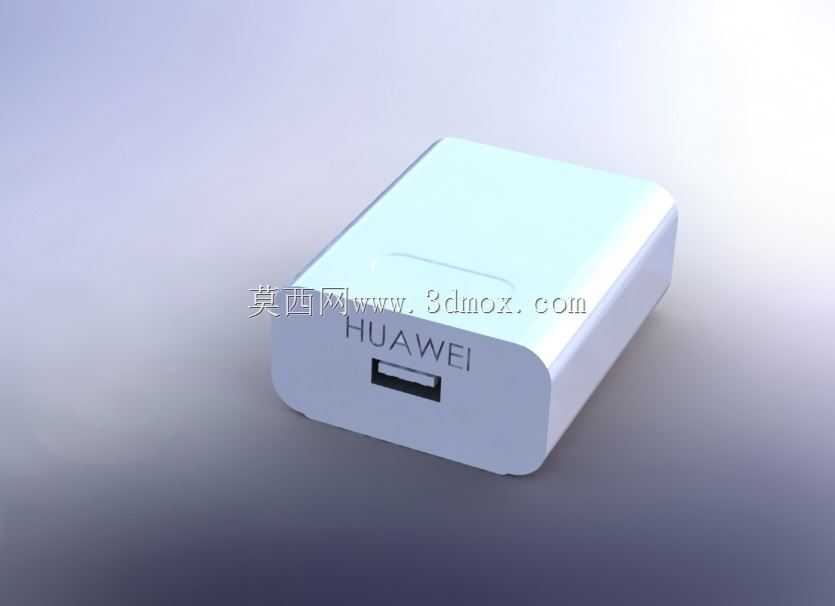

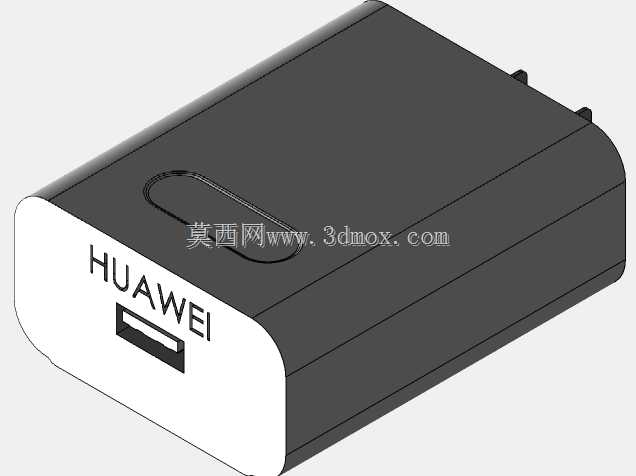

　　日常消费电子配套的电源适配部件里，手机快充头是和用户接触频次最高的结构件之一，这个模型还原的是华为单口USB-A输出的快充充电器完整结构，从结构设计的角度看，这类小体积电源产品的设计核心，是在安规要求的绝缘间隙、散热空间和便携体积之间找最优平衡。先从实际应用场景说，这类充电头主要适配华为系列智能手机、同协议的平板、智能穿戴设备的日常补电，使用场景覆盖居家桌面、办公工位、差旅便携包内，所以外壳的抗摔性、插脚的收纳结构（如果是折叠插脚款还要考虑转轴的疲劳寿命）、和墙面插座/插排的配合公差都是设计时要优先考虑的点。从功能特性上，这个单口输出的结构预留了USB接口的装配位，接口周围的限位筋要刚好卡住母座，

　　避免用户插拔充电线的时候母座移位导致内部焊盘脱焊，外壳的上下盖扣位设计要兼顾装配效率和后期维修的拆解可行性，扣合量通常控制在0.3-0.5mm之间，既不会因为扣合太松导致日常使用中壳体松脱，也不会因为扣合过紧导致拆解时撬坏壳体卡扣。设计思路上，这类消费电子电源的外壳首先要满足安规的爬电距离要求，高压侧和低压侧的绝缘隔离槽在壳体上的加强筋要对应PCB板的开槽位置，壳体内部的定位柱要和PCB上的定位孔精准匹配，定位柱的高度要刚好顶住PCB，避免灌胶或者装配后PCB出现窜动，输出端的USB口周围要做倒角处理，避免用户插线的时候因为对位不准刮伤充电线的接头胶芯。外形尺寸方面，这类22.5W或者40W功率的单口快充头，

　　整体轮廓做了圆角过渡处理，没有尖锐的棱角，一方面是握持插拔的时候手感更好，另一方面也能避免跌落时应力集中导致壳体开裂，插脚的突出长度要符合国标插座的配合要求，插脚和壳体的衔接处要做密封台阶，避免日常使用中灰尘、泼溅的液体从插脚缝隙进入壳体内部。安装边界上，这个充电头不需要额外的固定结构，直接通过插脚和市电插座连接，所以设计时要考虑插脚的受力强度，插脚和内部PCB的连接片要做加厚处理，避免用户插拔时用力过大导致插脚歪斜，壳体表面的晒纹处理既要兼顾手感，也要避免日常使用中容易残留指纹和划痕，LOGO区域的下沉台阶深度要控制在0.15mm左右，方便后续丝印或者镭雕标识的时候定位准确，不会出现标识偏移的问题。另外从散热设计的角度，

　　壳体内部的空间要预留足够的空气对流间隙，功率器件对应的壳体位置可以适当做薄0.1-0.2mm，帮助热量快速散出，但是不能影响壳体的结构强度，跌落测试1.2米高度自由落体到水泥地面的时候，壳体不能出现开裂，内部元器件不能出现松脱。对于做数码配件结构设计的工程师来说，这个模型可以作为同类型快充产品设计的参考，对照结构可以检查自己设计里的扣位布局、筋位厚度、安规间隙是否合理，也可以用来做产品渲染、装配干涉检查的基础模型，避免从零开始建模的时候遗漏一些细节结构，比如USB口内部的弹片避让空间、插脚的复位弹簧槽位（如果是折叠插脚结构）、上下盖的超声线位置这些容易被忽略的细节，超声线的截面通常设计成三角形，高度0.3-0.4mm，宽度0.2mm左右，超声焊接的时候能保证熔接均匀，不会出现溢胶或者焊接不牢的问题。还有壳体的拔模角度，外表面通常做1度的拔模角，内部的筋位和扣位因为要和模具出模方向匹配，拔模角可以适当加大到1.5-2度，避免注塑生产的时候出现粘模、拉伤的问题，进胶点的位置通常选在插脚侧的端面，这样进胶点的痕迹不会出现在产品的主要外观面，不影响产品的外观质感。
