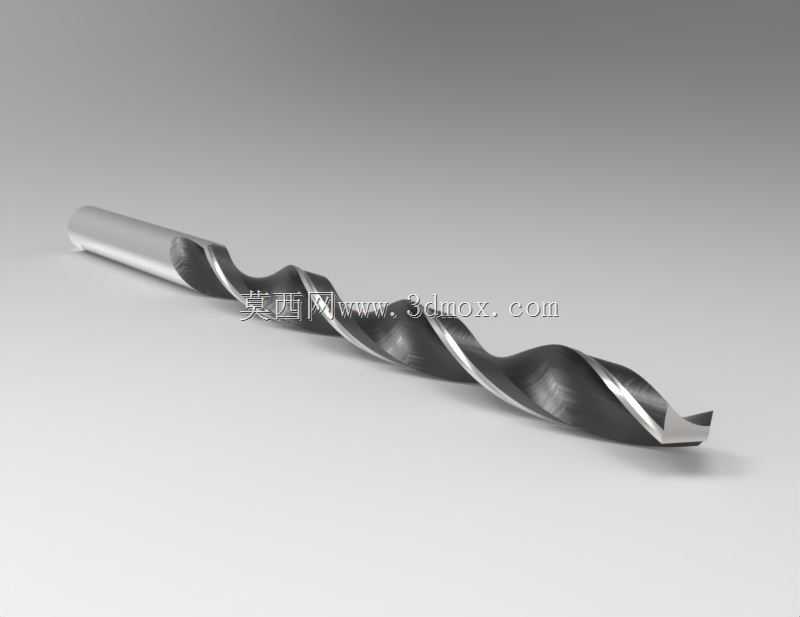

标准麻花钻切削刀具三维结构设计

　　作为机械加工领域应用最广泛的孔加工刀具，这款麻花钻的三维结构完整还原了实物的所有几何特征，可直接用于加工工艺仿真、刀具装配干涉检查、机床加工路径验证等工程场景。从结构细节来看，模型完整复现了钻头的工作部分与夹持部分，工作部分包含两条对称的螺旋排屑槽，槽型的螺旋角经过实际加工参数校准，能够保证切屑在钻削过程中沿槽体顺畅排出，避免切屑堵塞在孔内造成孔径超差或者钻头崩损。两条主切削刃呈对称分布，横刃的修磨结构也在模型中做了精准还原，实际钻削过程中横刃承担了初始定心的作用，合理的横刃角度能够大幅降低轴向进给力，减少钻床主轴的负载。

　　从实际应用场景出发，这类钻头可适配台式钻床、立式加工中心、手持电钻等多种钻孔设备，覆盖金属板材、型材、塑料件等多种材质的钻孔加工需求，在通用机械制造、五金加工、钢结构安装、设备维修等场景中都是必备的消耗类刀具。建模过程中严格遵循了标准麻花钻的尺寸规范，柄部采用直柄结构，适配通用钻夹头的装夹尺寸范围，安装时只要保证柄部夹持深度符合夹头的装夹行程要求，就可以避免高速旋转时的钻头甩动问题，保证钻孔的位置精度。

　　设计思路上，模型没有做多余的简化处理，钻尖的顶角、后角、刃带宽度都按照实际量产刀具的参数构建，刃带部分的微小凸起结构也做了还原，这部分结构在实际钻削中起到导向修光孔壁的作用，能够保证加工出的孔壁粗糙度符合工艺要求，同时减少钻头与孔壁的摩擦面积，降低钻削过程中的发热量。排屑槽的截面轮廓经过曲率连续处理，和实际磨削加工出的槽型完全一致，在做钻削仿真时，可以准确模拟不同进给量、转速下的切屑成型状态，帮助工艺人员提前预判排屑不畅、积屑瘤产生等加工问题。

　　从安装边界来看，直柄部分的直径公差按照h6级精度建模，和标准钻夹头的内孔公差带完全匹配，装夹时不需要额外加装过渡套，刀具的总长度控制在常规加长钻头的尺寸范围内，既可以满足一定深度的盲孔、通孔加工需求，也不会因为刀具悬伸过长导致刚性不足，在常规切削参数下不会出现振刀问题。模型的切削刃部分做了锐边处理，没有建模时常见的倒角破面问题，在做有限元受力分析时，可以准确计算刃口的应力分布，帮助刀具研发人员验证刃口强度，优化热处理工艺参数。

　　在设备选型配套场景中，这个三维模型可以直接导入装配体，验证钻头与工件、夹具的空间干涉情况，比如在设计多轴钻孔工装时，可以提前模拟钻头的进给行程，确认钻头在快速移动、工进、退回的全行程中不会和夹具、压块发生碰撞，减少工装现场调试的工作量。对于三维建模从业者来说，这个模型的螺旋槽构建方式、钻尖曲面的缝合逻辑都可以作为复杂回转类刀具建模的参考案例，掌握这类特征的建模方法后，可以快速拓展到阶梯钻、中心钻、铰刀等其他孔加工刀具的建模工作中。
