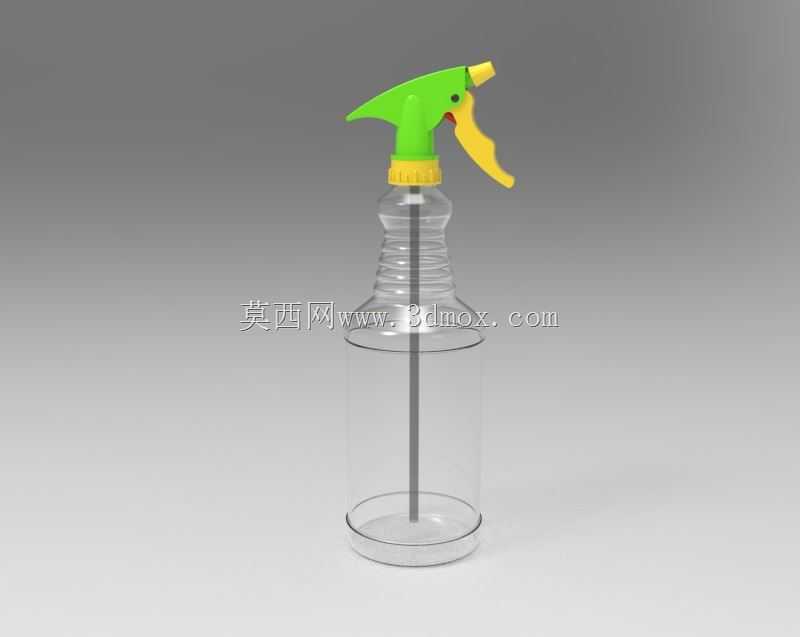

手压式透明清洁喷雾瓶结构设计

　　日常清洁作业、园艺浇花、消杀作业场景中，手压式喷雾瓶是普及率极高的手持喷洒工具，这款透明瓶身的喷雾瓶结构设计，完全围绕手持操作的人机工程、液体密封、喷洒稳定性三个核心需求展开。先从实际使用场景来说，不管是家政保洁时喷洒清洁剂、办公场所消杀时喷洒消毒液，还是家庭园艺里给叶面喷施水肥，这类喷雾瓶都需要满足单手握持操作、长时间握持不疲劳、倒置或倾斜时仍能稳定吸液、喷洒雾化效果均匀的要求，设计过程中首先要匹配这些实际使用的痛点。

　　从功能特性来看，这款喷雾瓶分为喷头组件和瓶身两大部分，喷头部分采用扳机式按压结构，内部集成了泵体、单向阀、吸液管、喷嘴调节结构，按压扳机时泵腔容积变化形成负压，瓶内液体通过吸液管被泵入腔室，再从喷嘴处压出形成雾化射流，喷嘴处可通过旋转调节帽切换直射水柱和扇形雾化两种模式，适配不同的喷洒需求——比如清洁重油污区域时用直射水柱增强冲击力，大面积消杀或叶面喷水时用雾化模式扩大覆盖面积。瓶身采用透明PET材质，一方面可以直观观察内部剩余液位，方便及时补充液体，另一方面PET材质耐常见的弱酸弱碱清洁液、消杀剂腐蚀，不会因为长期盛装日化液体出现开裂、溶胀的问题。

　　设计思路上，首先确定手持操作的人机尺寸，扳机的按压行程控制在15mm以内，按压力度不超过20N，保证成年人单手握持时食指和中指可以轻松扣动扳机，连续按压不会出现手指酸痛的情况；瓶身的握持部位做了内收的弧度设计，直径适配成年人手掌的握持围度，表面没有尖锐棱角，握持时贴合手掌曲线，即使手上沾有水或清洁剂也不容易打滑。吸液管的长度设计刚好延伸到瓶底的最低凹陷处，瓶底做了微小的中心凹陷，当瓶内液体剩余量很少时，液体可以汇集到吸液管入口位置，避免出现剩余少量液体无法吸出的浪费情况，同时倾斜瓶身喷洒时，吸液管末端会随重力偏移到液体所在位置，保证倾斜状态下也能正常吸液喷洒。

　　密封结构是这类喷雾瓶的设计重点，喷头和瓶身的连接采用标准螺纹旋合结构，螺纹配合处加装橡胶密封圈，拧紧后可以承受一定的内部压力，不会出现漏液的情况；泵体内部的两个单向阀分别控制进液和出液方向，复位弹簧采用不锈钢材质，避免长期接触液体出现锈蚀卡滞，保证扳机按压后可以顺畅复位，连续按压时的泵液效率稳定，每次按压的出液量控制在0.8-1.2ml之间，既不会因为出液量过大造成液体浪费，也不会因为出液量太小需要多次按压才能完成喷洒作业。

　　外形尺寸与安装边界方面，整瓶满装状态下总高度控制在260mm左右，瓶身最大直径85mm，空瓶重量控制在80g以内，装满500ml液体后总重量不到600g，单手握持完全没有负担；喷头组件的整体宽度不超过120mm，扳机外伸长度35mm，放置在清洁工具篮、置物架上时不会占用过多空间，和常见的500ml清洁液替换装瓶口螺纹尺寸通用，用完原装液体后可以直接灌装其他清洁液重复使用，降低使用成本。瓶身的螺纹口采用通用的28mm标准瓶口规格，和市面上绝大多数同规格替换喷头、密封瓶盖兼容，即使喷头损坏也可以单独更换配件，不需要整体丢弃瓶身。

　　从结构可靠性角度考虑，喷头的所有塑料部件都采用耐冲击的PP材质，不小心从1米左右的高度掉落到硬质地面时，不会出现开裂、扳机断裂的情况；透明瓶身的壁厚控制在1.2mm，既保证足够的结构强度，按压瓶身时不会出现过度变形，又能控制材料成本，适合大批量量产。喷嘴处的流道做了光滑过渡处理，没有直角死角，长期使用不会因为液体残留结晶堵塞喷嘴，即使出现轻微堵塞，也可以通过旋转喷嘴调节帽、按压清水冲洗的方式疏通，不需要拆解喷头。
