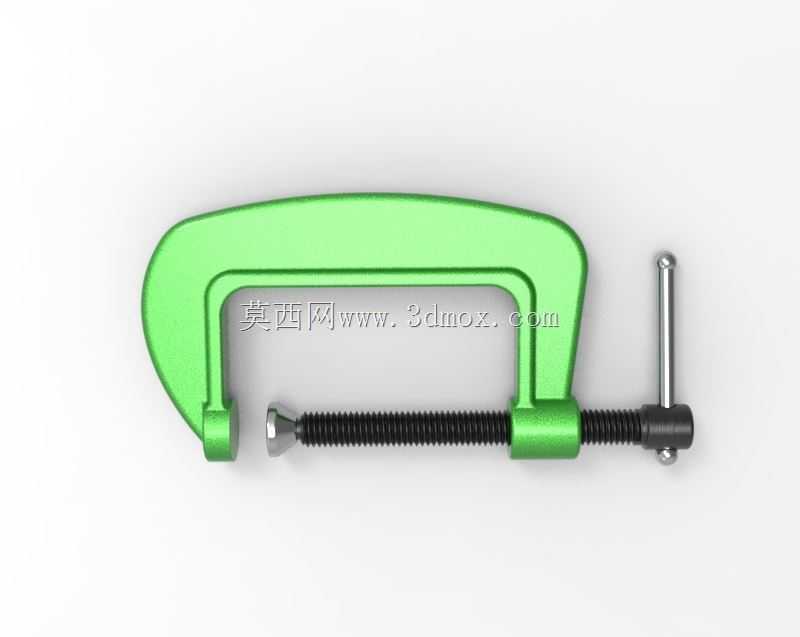

工业级G型夹紧工装结构设计展示

　　在日常机加工、钣金装配、木工拼接、工件粘接固定的作业场景里，这类G型夹是一线操作工位上出镜率极高的手动夹持工具，它不需要外接动力源，纯手动操作就能快速完成工件的压紧定位，适配多场景的临时固定需求。从结构设计逻辑来看，这款G夹采用C型弓形架作为主体承载结构，弓形架的开口跨度决定了单次可夹持工件的最大厚度，架体本身做了等强度的截面过渡设计，在夹持受力最大的弓背位置适当增加截面厚度，而靠近两端夹持端的位置逐步收窄截面，在保证整体刚性、避免夹紧时架体发生过量形变甚至断裂的前提下，尽可能控制整体重量，降低长时间手持操作的疲劳感。架体一端设计为固定压接端，端面做了平整的压合面处理，保证和工件接触时受力均匀，不会因为局部应力集中压伤工件表面；另一端集成了螺纹进给机构，梯形传动螺杆穿过架体端部的螺纹孔，螺杆一端连接可转动的T型操作杆，另一端是活动压头，活动压头和螺杆之间做了相对转动的结构设计，拧紧螺杆的时候，压头可以始终保持和工件表面平行贴合，不会跟着螺杆转动刮花工件接触面。

　　从实际使用的功能特性来说，这款G夹的夹紧行程覆盖了常规小零件夹持到中型板材拼接的常用范围，T型操作杆的力臂长度经过匹配设计，不需要借助额外加力杆，普通操作人员单手施加力量就能获得足够的夹紧力，既可以满足工件粘接、焊接时的临时定位固定，也能在小型零件钻孔、打磨工序中，把工件固定在工作台面上，替代部分台虎钳的功能，适配台虎钳无法装夹的大尺寸板材、异形框架类工件的固定需求。螺杆采用梯形螺纹传动，本身具备自锁特性，夹紧之后不会因为作业过程中的振动出现松脱，能持续保持稳定的夹持力，避免工件移位影响加工精度或者引发安全隐患。活动压头的端面做了防滑处理但没有尖锐凸起，既能保证夹持时不打滑，也不会在软质工件比如木材、铝型材表面留下过深的压痕，必要时还可以在压头和工件之间垫上防护垫片，进一步保护工件表面质量。

　　从安装边界和尺寸适配的角度来说，这款G夹的整体外轮廓没有多余的外凸结构，弓形架的外侧做了圆弧过渡，在狭窄的作业空间里也能灵活操作，不会被周边的工装、设备结构卡滞。螺杆的伸出长度做了限位设计，完全松开的时候螺杆不会从架体的螺纹孔里脱出，避免日常使用过程中零件散落丢失。架体的固定压接端背面是平整的基准面，必要时也可以通过螺栓把G夹整体固定在工作台侧面，拓展成为临时的快速压紧工位，适配小批量多品种的柔性加工作业需求。在焊接作业场景里，这种G夹可以快速把两个待焊接的钣金件对齐压紧，控制拼接缝隙的均匀度，减少焊接变形；在木工胶合场景中，多个G夹配合沿着拼接缝均匀布置，可以保证胶合面压力均匀，避免粘接面出现缝隙、开胶的问题；在设备维修场景里，它还可以用来临时固定拆卸下来的零件，辅助完成弹簧复位、轴承压装等需要持续施加压力的操作，是一线维修、加工工位上通用性极强的辅助工装。设计过程中针对架体的受力做了反复校核，保证在额定夹紧力下，架体的形变量控制在允许范围内，不会因为长期反复受力出现金属疲劳开裂，螺杆的螺纹牙型也做了耐磨处理，频繁松紧操作也不会出现螺纹滑牙的问题，整体结构没有易损的小零件，日常维护只需要定期在螺纹位置涂抹少量润滑脂，保证螺杆进给顺畅即可，使用寿命远高于普通的冲压薄板类轻型夹具。
