G型螺旋压紧C型夹持工装结构

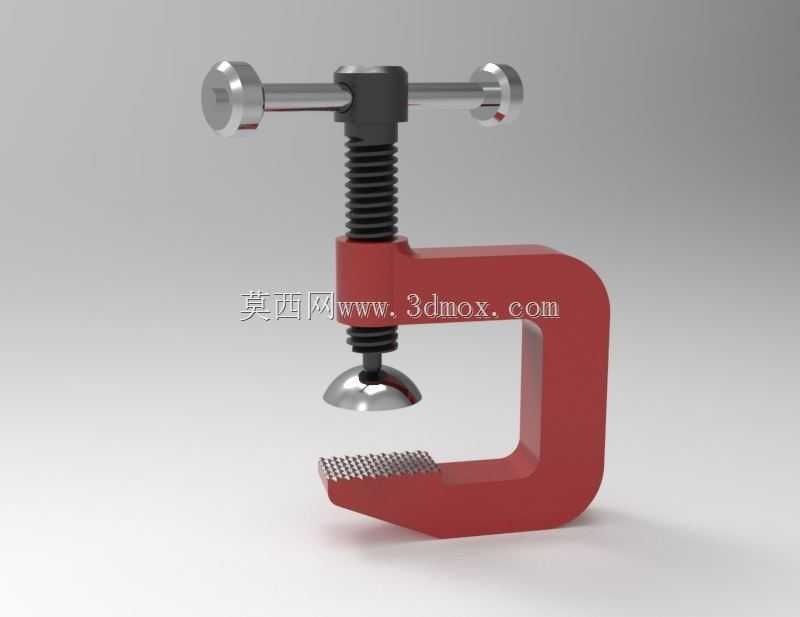

　　日常金工件加工、小型部件粘接固定、木料临时拼合、薄板材钻孔定位这些场景里，最容易出现的问题就是工件移位导致加工偏差，这类C型夹持结构就是针对小载荷临时压紧需求设计的手动工装，和台虎钳的固定安装属性不同，它本身没有固定基座，可以随工件位置灵活挪动，适配不同作业面的临时夹持需求。从结构逻辑来看，整个C型架体采用一体式C形开口设计，开口深度决定了可夹持工件的边缘伸入距离，架体的弧形过渡段是主要受力承载区，设计时要重点校核该区域的弯曲应力，避免夹紧力过大导致架体开口张开变形，架体下端的固定承压面做了网格滚花处理，目的是增加和工件接触面的摩擦力，防止夹紧过程中工件出现侧滑移位，尤其是夹持表面光滑的金属件、塑料件时，

　　滚花纹路能有效抵消螺杆压紧带来的侧向分力。上部的螺旋传动副是整个夹具的施力核心，T型螺纹的传动设计具备自锁特性，当施加在螺杆上的扭矩撤除后，螺纹副的自锁角度能保证夹紧力不会自行消退，不需要额外增加锁止结构就能维持稳定的夹持状态，螺杆顶端的T型横杆是手动施力部位，不需要借助额外扳手，徒手就能转动横杆带动螺杆下行，螺杆下端的压头采用活动铰接设计，压头可以随工件表面的角度轻微偏转，即使工件被夹持面存在小角度倾斜，压头也能完全贴合工件表面，不会出现点接触导致的压痕或者夹持力不均的问题。实际使用场景中，这类夹具的夹持行程不需要过大，通常覆盖0到100毫米左右的夹持厚度就能满足绝大多数小件作业需求，架体本身的壁厚要根据额定夹紧力核算，

　　保证在最大夹紧力下架体的变形量在允许范围内，不会因为长期反复受力出现金属疲劳断裂。和大型液压、气动夹紧工装不同，这种手动C夹不需要外接动力源，整体重量轻便，单个夹具可以单手携带，不管是车间内的工位临时作业，还是户外的现场安装维修，都能快速投入使用，比如在进行钣金件的小范围铆接作业时，可以用多个C夹在铆接点周边均匀夹紧，避免铆接冲击力导致钣金件贴合面出现缝隙；在进行零部件的胶粘固化作业时，用C夹施加持续稳定的压力，能保证胶粘层厚度均匀，避免胶层收缩导致的部件错位；在进行小型零件的划线、钻孔作业时，也可以用C夹把工件临时固定在工作台面上，替代台虎钳完成小工件的定位，不需要复杂的装夹步骤，转动横杆就能快速完成装夹和拆卸，

　　作业效率远高于螺栓压板类的固定装夹方式。设计这类夹持结构的时候，还要考虑操作的人机工程性，T型横杆的长度要匹配人手的施力范围，过长会导致转动时容易磕碰周边物件，过短则会导致施加相同夹紧力时需要更大的手动力矩，徒手操作费力；螺杆的螺距选择也要兼顾夹紧速度和夹紧力，大螺距螺杆下行速度快，但相同扭矩下产生的夹紧力更小，小螺距螺杆夹紧力更大，但开合行程的操作时间更长，需要结合常规使用场景的夹持需求做平衡选型。架体的表面处理通常采用喷塑或者烤漆工艺，一方面是提升金属架体的防锈能力，在车间多油污、多湿度的环境下长期使用也不会出现锈蚀，另一方面彩色的表层也能和其他工装做区分，方便工位工具的定置管理。压头和下端承压面的硬度要略高于架体本体，避免长期夹持硬质工件导致接触面出现压痕凹陷，影响后续夹持的贴合精度，活动压头和螺杆的铰接部位要保留适当的间隙，保证压头转动灵活，不会因为加工误差导致压头卡滞无法贴合工件表面。
