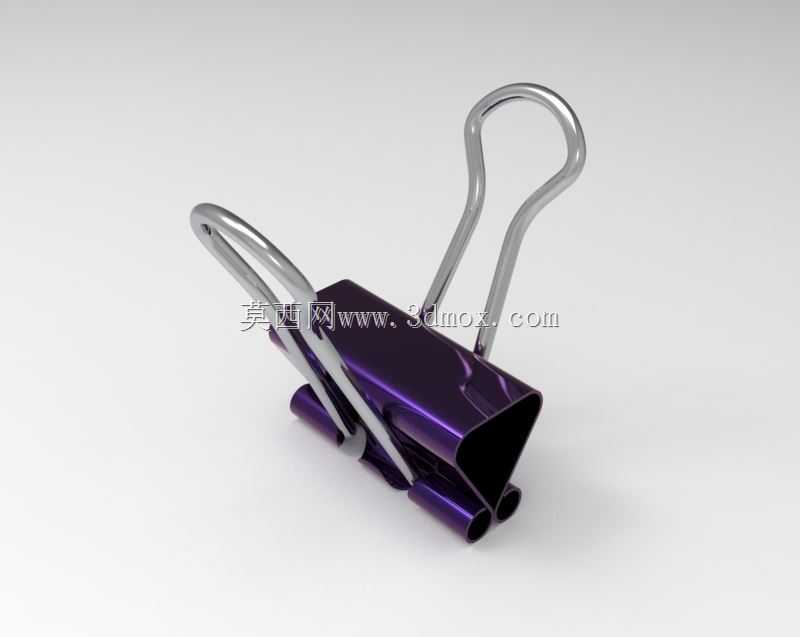

紫色金属长尾夹办公文具三维结构设计

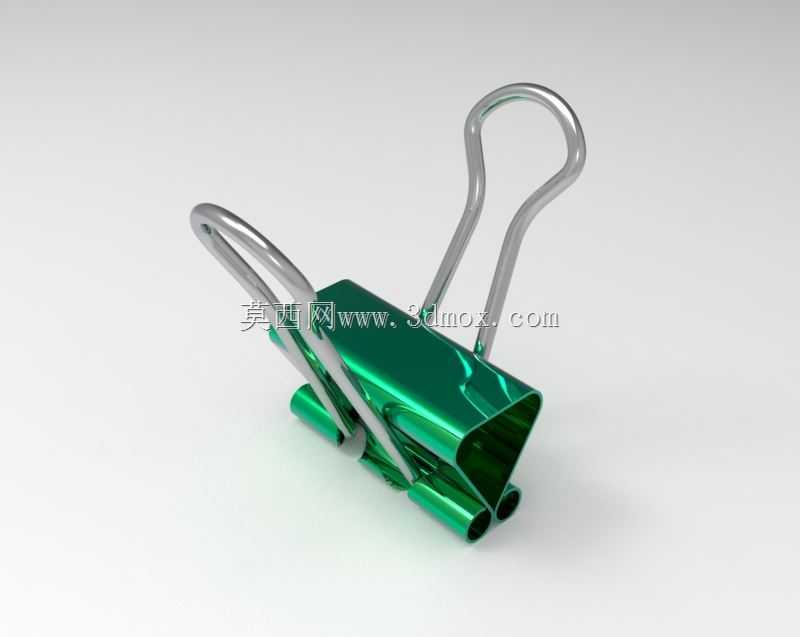

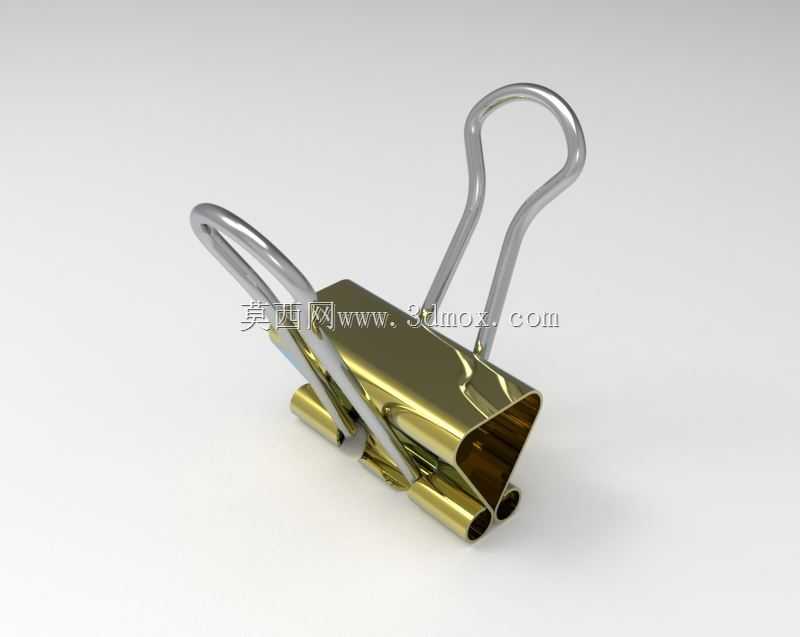

　　日常办公场景里，这类夹具备品是桌面整理、文档归集环节最常用的小五金件，不管是生产车间的工艺文件临时归集、质检记录的批量整理，还是设计部门图纸的分册临时装订，都能看到它的使用身影，相比普通回形针，它的夹持力更强，可夹持的纸张厚度范围更大，不会像薄回形针那样在夹持厚叠纸张时出现松脱、弯折变形的问题，也不会像订书钉那样对纸张造成不可逆的穿刺损伤，需要拆分文档时可以直接取下重复使用，不会在纸面留下钉孔痕迹。从结构设计逻辑来看，整个夹体分为两个核心功能部分，一是冲压成型的金属夹身，二是弯折成型的钢丝手柄，夹身采用带镀层的冷轧钢板冲压后做表面着色处理，截面为U型收口结构，夹身底部做了双卷边处理，一方面是避免钢板锐边划伤纸张或者操作人员手指，

　　另一方面卷边形成的圆柱空腔可以作为钢丝手柄的转动铰接位，不需要额外加装铰接销轴，依靠钢板自身的卷边结构就可以实现手柄的转动限位，减少了装配零件数量，也降低了生产过程中的装配工序成本。钢丝手柄采用弹簧钢丝弯折成型，两个对称的钢丝臂分别穿入夹身底部的两个卷边空腔内，手柄上部的环形结构一方面作为施力点位，捏压两个手柄尾端的时候，杠杆力会传递到夹身的开口端，让夹身张开，方便放入需要夹持的纸张或者物件，松开手柄之后，夹身自身的金属弹性形变恢复力就会提供持续的夹持压力，保证被夹持的物件不会松脱；另一方面手柄向上翻折之后，可以作为整个夹子的悬挂支点，能够把夹好的文件挂在文件架、挂钩或者工位隔板的挂钉上，适配不同的文档收纳场景。

　　做三维结构设计的时候，首先要确认夹身的展开料计算，U型夹身的折弯圆角要匹配钢板的折弯回弹系数，避免折弯后夹口的平行度超差，导致夹持时出现局部压力不足、纸张容易滑脱的问题；夹身底部的卷边内径要和钢丝手柄的线径做间隙配合，间隙控制在0.1到0.15毫米之间，间隙太小会导致手柄转动卡滞，间隙太大则会出现手柄晃动、夹身张开时两侧受力不均的问题，长期使用还容易出现钢丝臂从卷边位脱出的故障。钢丝手柄的弯折弧度要做应力释放校核，尤其是钢丝穿入卷边的转折位置，不能出现过小的弯折圆角，避免长期反复扳动手柄的时候出现钢丝疲劳断裂的问题，手柄捏压位置的环形结构要做圆滑过渡，去除弯折后的锐边，提升捏压操作的手感，不会在施力时硌伤手指。

　　从安装边界和尺寸适配来看，常规款的这类夹子，闭合状态下整体长度在32毫米左右，夹身的有效夹持深度在25毫米，最大可夹持的纸张叠层厚度在15毫米左右，对应大概150张常规70gA4打印纸的厚度，完全可以满足日常单份文档的夹持需求；夹身张开到最大角度时，开口尺寸在20毫米左右，除了纸张之外，也可以临时夹持薄塑料板、线束、标签牌等小尺寸物件，适配生产现场的临时标识固定、线束临时归集等场景。表面着色层采用静电喷塑或者电泳着色工艺，一方面提升夹身的防锈能力，在相对潮湿的车间环境里使用也不容易出现锈迹污染纸面的问题，另一方面不同的颜色可以做分类标识，比如紫色夹可以用来夹持待审批的文件，蓝色夹夹持已生效的工艺文件，红色夹夹持不合格品处理记录，通过颜色快速区分文件类型，提升办公和生产现场的文件管理效率。设计过程中还要做夹持力的仿真校核，夹身在闭合状态下，开口端的夹持压力要控制在合适范围，压力太小无法夹紧厚叠纸张，压力太大则会导致捏压手柄的时候需要的操作力过大，长时间频繁使用容易造成手指疲劳，同时过大的夹持力也会在较薄的纸张表面留下压痕，影响纸面整洁度。夹身的两个侧边要做等高处理，装配完成后两个夹臂的平行度误差要控制在0.2毫米以内，避免夹持纸张时出现一侧夹紧、一侧翘起的问题，保证整个夹持宽度上的压力分布均匀，即使夹持少量纸张的时候也不会出现纸张从夹口侧边滑出的情况。
