立式承压储运用工业罐体结构设计

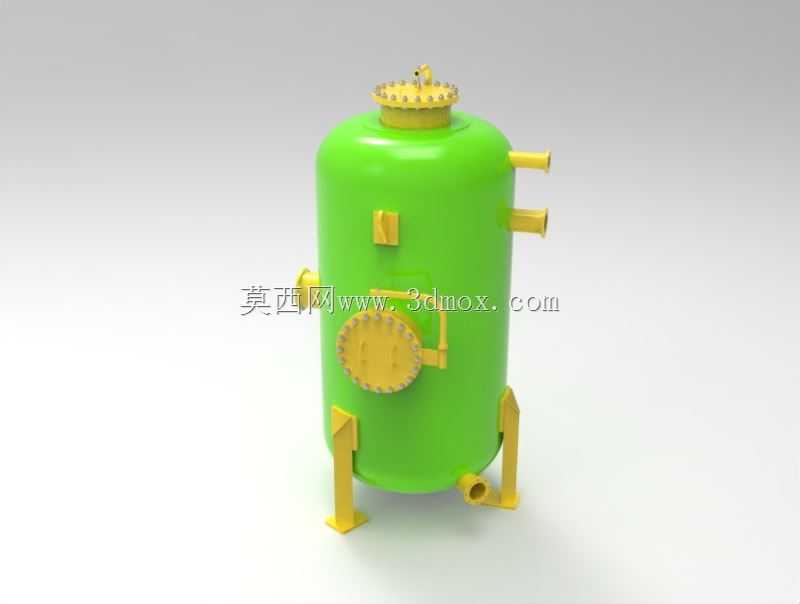

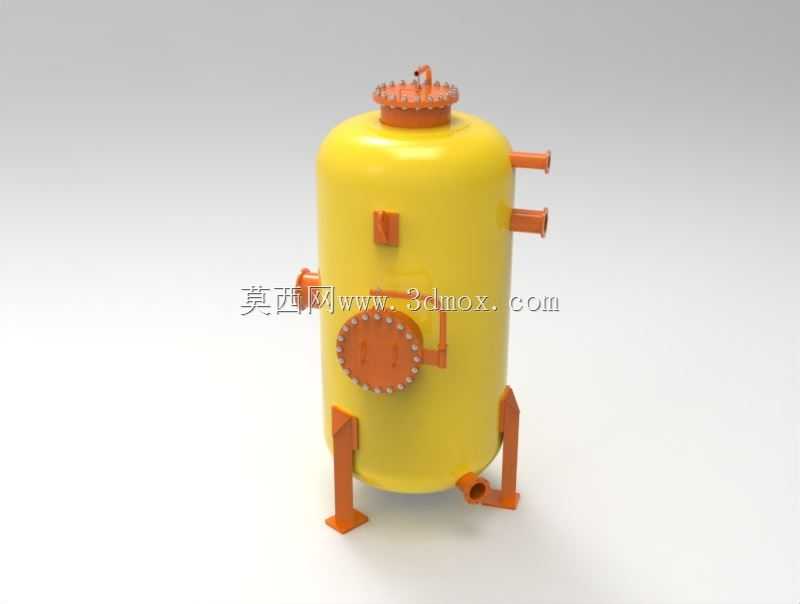

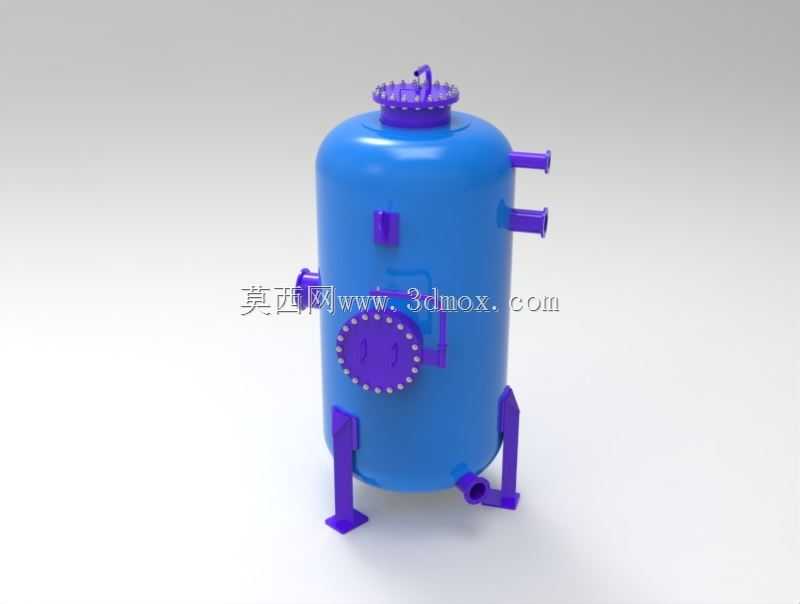

　　在化工、食品加工、制药以及能源输送等工业场景中，承压类储装设备是整条工艺链路里不可或缺的核心静设备，这类设备需要在带压工况下稳定存储或缓冲气态、液态介质，对结构强度、密封性能以及安装适配性都有极高的工程要求。本次呈现的立式罐体结构，在设计阶段优先考虑了现场安装的占地约束，采用立式支腿支撑结构，相比卧式储罐能够大幅缩减水平方向的安装占地，尤其适合厂房空间紧凑、工艺点位排布密集的生产车间使用。从结构布局来看，罐体主体采用等径直筒段搭配上下标准椭圆封头的构型，这种构型是承压容器领域经过长期工程验证的成熟方案，直筒段加工难度低、成型质量易管控，椭圆封头则能够在同等壁厚条件下更好地分散内压带来的应力集中，

　　避免封头与筒段连接位置出现长期疲劳损伤。罐体顶部设置了带法兰快开结构的人孔与吊装吊耳，人孔周边采用均匀排布的螺栓紧固结构，配合密封垫片能够实现检修场景下的快速开启与复位，吊耳的位置经过重心校核，确保设备整体吊装时能够保持垂直姿态，避免吊装过程中出现倾斜磕碰。筒身侧面分层布置了多组不同口径的工艺接管，分别对应介质进料、出料、液位检测、压力监测以及安全泄放的功能接口，所有接管均采用法兰连接形式，方便现场与工艺管道进行对接装配，接管的伸出长度充分考虑了现场管道保温层的安装厚度，避免后续保温施工时出现法兰操作空间不足的问题。罐体下部设置了三个均匀分布的支腿结构，支腿与筒身之间采用加强筋板焊接连接，

　　能够将罐体满载时的总载荷均匀传递到安装基础平面，支腿底部预留了地脚螺栓安装孔位，可直接与预埋基础板进行固定，抵御设备运行过程中可能出现的振动与水平推力。筒身中部设置了带转动扶手的侧开人孔，方便运维人员在设备停运时进入罐体内部进行清洁、检修与焊缝检测，人孔的密封面采用凸面构型，适配常用的非金属软垫片或金属缠绕垫片，能够满足不同压力等级、不同介质特性下的密封要求。在建模过程中，所有法兰的螺栓孔排布、接管的公称直径匹配、支腿的安装角度都严格遵循承压设备的通用设计规范，各个部件之间的装配间隙预留合理，既能够满足三维装配干涉检查的要求，也能够直接导出工程图用于生产下料参考。从安装边界来看，该罐体的垂直方向总高度适配常规厂房的层高要求，

　　侧面接管的排布位置避开了厂房内的梁柱、管线等障碍物，设备就位后不需要额外对周边设施进行大规模改造。在功能适配性上，该结构可根据实际存储介质的腐蚀性、工作压力等级调整筒壁厚度与内衬材质，既可以用于压缩空气的缓冲存储，也可以用于化工工艺过程中的中间物料暂存，还可作为小型蒸汽系统的分汽缸配套设备使用。设计时特意将所有外接接口的方位做了统一排布规划，减少现场管道弯折的数量，降低管路系统的阻力损失，同时在罐体底部设置了排污接管，能够在设备检修时彻底排空罐内残留的介质与杂质，避免残留物料长期堆积对罐体内壁造成腐蚀。支腿的高度设计充分考虑了底部排污管道的安装空间，确保排污阀安装后有足够的操作空间进行启闭操作，也方便日常巡检时对底部密封点进行泄漏检查。整体结构没有冗余的装饰性设计，所有外部结构都服务于设备的实际使用功能，焊缝位置的预留也充分考虑了现场焊接施工的操作可达性，避免出现无法施焊的死角。
