三爪式滚珠轴承拉拔拆卸工具结构

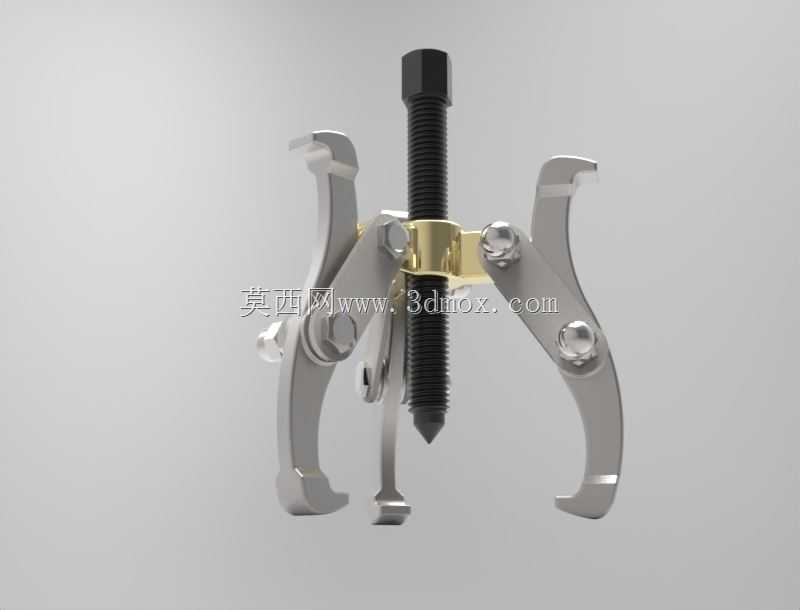

　　在设备运维与机械装配场景中，过盈配合的滚珠轴承拆卸一直是一线检修人员高频遇到的作业环节，直接敲击轴承端面极易造成轴承内圈、外圈滚道损伤，甚至连带破坏安装轴的配合面、轴承座孔的定位精度，这款三爪式滚珠轴承拆卸器正是针对这类作业痛点设计的手动检修工具。从结构设计逻辑来看，整套工具采用中心螺杆施压、三爪同步勾拉的受力架构，中心螺杆采用梯形传动螺纹，相比普通三角螺纹具备更高的承载能力与自锁性能，旋转施压过程中不会出现受力回退的问题，螺杆顶端设置标准外六角受力端，可适配普通开口扳手、棘轮扳手或者套筒工具施加扭矩，螺杆底端做锥形顶尖处理，作业时顶尖直接顶在轴端的中心定位孔上，保证整套工具的受力轴线与轴承、安装轴的轴线完全重合，

　　避免偏载造成的轴面刮伤或者爪部滑脱。三个拉爪采用铰接式连接结构，与中心的滑动连接座通过圆柱销实现转动配合，可根据待拆卸轴承的外径尺寸调整爪部的张开角度，适配一定直径范围内的滚珠轴承拆卸作业，爪部的勾拉端面做了直角卡位处理，作业时可牢牢勾住轴承内圈的下端面，避免拉拔过程中爪部滑脱；连接座与中心螺杆之间采用铜质滑动衬套，减少螺杆旋转过程中的摩擦阻力，同时避免金属件直接摩擦产生的磨屑污染作业面，三个拉爪的铰接位置设置了锁紧定位结构，调整好爪部位置后可通过侧面的紧固螺钉锁定张开角度，防止受力过程中爪部外张脱开。从实际作业的适配边界来看，这款拆卸工具的拉爪有效勾拉深度覆盖常规中小型电机、减速机、水泵设备上的滚珠轴承安装位置，

　　中心螺杆的有效行程满足常规过盈配合轴承的拉拔距离需求，作业时不需要额外加热轴承或者添加过多辅助工装，只需要将三个拉爪均匀勾住轴承内圈，保证顶尖与轴端中心孔对正，匀速旋转中心螺杆即可将轴承平稳从轴上拉出，整个过程受力均匀沿轴向传递，不会对轴承的滚动体、保持架造成额外冲击，也不会刮伤安装轴的配合表面。在设备检修车间的日常作业中，这类工具常被用于电机转子轴承更换、减速机输入输出轴轴承拆卸、传动辊道轴承维护等场景，相比两爪拉马，三爪结构的受力点更均匀，对于薄壁轴承或者过盈量稍大的轴承拆卸作业，更不容易出现轴承内圈断裂、爪部变形的问题；爪部采用合金结构钢锻造成型后做调质处理，表面硬度达到合适的作业区间，既有足够的强度承受拉拔反力，又有适当的韧性避免受力脆断，每个爪部的勾拉端面做了倒角处理，方便伸入轴承与安装台阶之间的狭小缝隙，不需要额外撬动缝隙就能快速卡位。设计过程中充分考虑了手动工具的操作便利性，整套工具的重量控制在单人可手持操作的范围内，不需要额外吊装辅助，调整爪部位置时只需要松动铰接处的紧固螺钉即可沿连接座的滑槽滑动调整，适配不同直径的轴承时不需要更换配件，同一套工具可覆盖常用规格的深沟球轴承、角接触轴承的拆卸需求；中心螺杆的梯形螺纹牙型做了圆角处理，减少应力集中，长期承受拉拔反力也不会出现螺纹滑牙的问题，螺杆表面做了发黑防锈处理，适合车间多油污、多粉尘的作业环境，日常存放不需要特殊的防锈维护。在实际使用过程中需要注意，

　　作业前要清理轴端中心孔的杂物与毛刺，保证顶尖与中心孔贴合紧密，三个拉爪的勾拉位置要保持在同一圆周平面上，避免单侧受力过大造成爪部变形或者轴承偏斜卡滞，旋转螺杆施加扭矩时要匀速加力，不要用加长杆过度施加扭矩，避免超过工具的额定拉拔载荷造成结构损坏；对于过盈量较大的轴承拆卸，可配合在轴承内圈位置适当加热，减少拉拔过程中的阻力，不要用锤击螺杆或者爪部的方式辅助拆卸，避免造成零件崩飞的安全隐患。这套工具的结构没有复杂的传动或者液压组件，全部为纯机械结构，日常维护只需要定期在中心螺杆的螺纹位置、爪部铰接销位置添加少量润滑脂，减少转动摩擦阻力即可，长期使用后如果爪部勾拉端面出现磨损，可通过打磨修复直角卡位端面，不需要整体更换工具，具备很长的使用寿命，是机械检修工位必备的通用手动工具之一。
