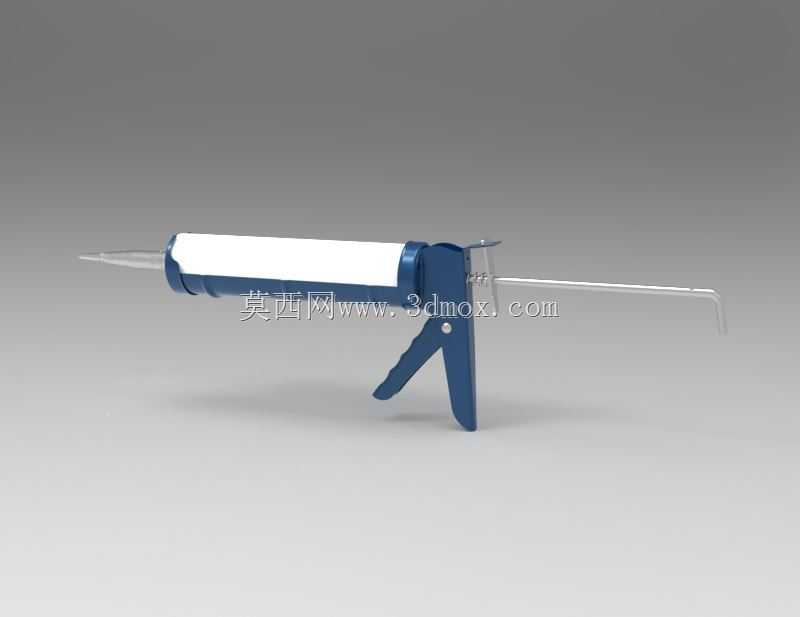

手动压胶式柯西金枪结构设计

　　这款手动压胶工具的结构设计完全围绕现场施胶作业的实际操作逻辑展开，没有多余的装饰性结构，所有部件的形态都服务于功能实现。从实际应用场景来看，这类工具广泛覆盖家装密封、工业装配、汽修维保等多个领域，小到家庭厨卫的玻璃胶密封、门窗缝隙填堵，大到设备组装时的密封胶涂布、钣金接缝的防水处理，都能看到这类工具的使用身影，是一线施工人员手边最常用的手动施胶工具之一。

　　从功能特性上看，该工具采用扳机式杠杆压送结构，核心的推力传递路径经过受力优化，操作人员单手握持按压扳机时，杠杆比的设置能够让手部施加的握力被放大数倍传递到推胶杆上，即便是粘度较高的密封胶、结构胶，也不需要用极大的握力就能平稳推动胶筒内的活塞，实现胶体的均匀挤出。推胶杆的末端设置了折弯式的止退卡位结构，每次按压扳机完成一次推进行程后，卡位结构会自动卡住推胶杆的齿槽，避免推胶杆在胶筒内部胶体的回弹作用力下反向退回，保证施胶过程中不会出现断胶、胶体回缩的问题，当整支胶筒使用完毕需要更换时，只需要扳动卡位释放拨片，就能快速将推胶杆拉回初始位置，整个换胶过程不需要额外工具，单手就能完成操作，适配现场快节奏的施工需求。

　　设计思路上，整个工具的握持区域做了贴合手掌形态的弧度处理，握把的倾斜角度经过反复调整，操作人员握持时手腕能够保持自然的顺直状态，长时间连续施胶作业也不容易出现手腕酸胀的问题。胶筒的固定抱圈采用半包式结构，既能够牢牢卡住标准规格的软装胶筒或者硬装胶筒的筒体，避免施胶过程中胶筒移位、晃荡，又不会过度包裹胶筒，更换胶筒时只需要将胶筒从抱圈侧方卡入即可，不需要拆解任何部件。前端的胶嘴定位槽做了内收的锥形导向结构，胶嘴安装时能够自动对准推胶的同轴位置，不会出现胶嘴偏斜导致的出胶方向偏移问题，保证施胶轨迹的精准度。

　　从外形尺寸与安装边界来看，该工具整体长度控制在340mm左右，握把区域的最大宽度为110mm，整体重量控制在320g上下，单手握持时的重心落在掌心位置，长时间举持作业也不会有明显的坠手感。工具的所有活动部件之间都预留了合理的活动间隙，扳机的按压行程设置为25mm，既保证每次按压能够送出足够长度的胶体，又不会因为行程过大导致手指张合幅度过大增加操作疲劳度。推胶杆采用直径8mm的高强度圆钢加工而成，表面做了防锈处理，杆身的卡位齿槽采用等距冲压成型，齿距为3mm，能够实现最小1mm的推进量调节，满足精细施胶场景下的出胶量控制需求。工具的主体框架采用冷轧钢板冲压成型，表面做了喷塑处理，能够抵御施工现场常见的胶水腐蚀、轻微磕碰，正常使用场景下的使用寿命能够达到数千次按压循环，不需要频繁更换易损件。前端的出胶端没有多余的突出结构，在狭窄空间作业时，比如窗框与墙体的夹缝、设备零部件的狭小间隙位置，工具前端能够顺利伸入缝隙内部完成施胶，不会因为结构干涉导致无法靠近施胶位置。
