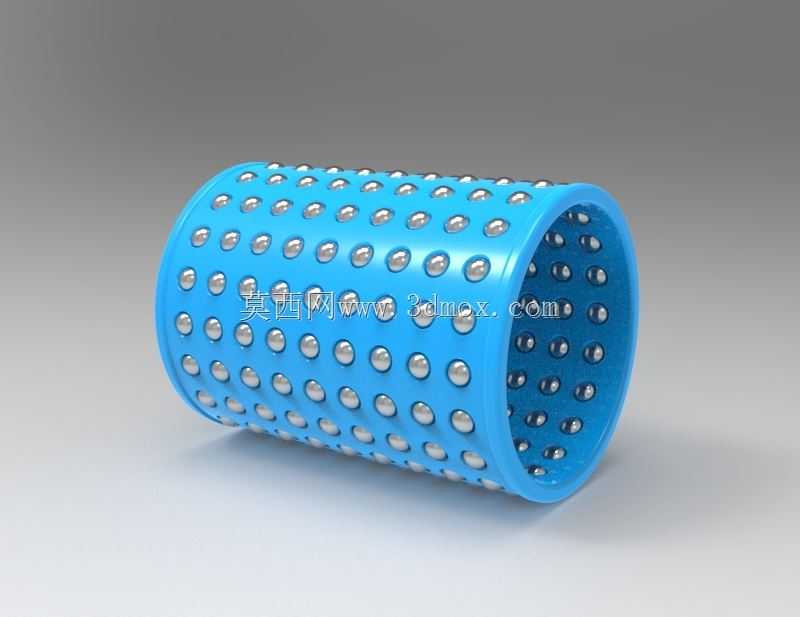

高刚性精密钢球保持架导向衬套结构

　　在多工位级进模、精密冲床滑块导向、自动化装配线往复滑台、检测设备直线运动单元这类对导向精度、运动平顺性有严苛要求的场景里，这类带密集钢球排布的衬套是替代传统铜套滑动导向的核心元件。不同于普通无保持架的滑动衬套，它通过在保持架基体上均匀嵌装独立滚动钢球，将轴与套之间的面接触滑动摩擦转化为钢球的点接触滚动摩擦，摩擦系数可降至普通铜套的十分之一以下，高速往复运动时不会出现爬行、卡顿问题，也能大幅降低驱动负载的功率损耗。

　　从结构设计逻辑来看，这类衬套的保持架基体多采用耐磨工程塑料或轻质合金加工，基体上的钢球安装孔采用等角螺旋排布方式，而非简单的轴向直列排布，这种排布能保证轴在往复运动全程中，任意轴向截面都有足够数量的钢球同时参与承载，避免钢球在同一条轴向轨迹上反复碾压轴面造成的局部磨损，也能消除直列排布带来的运动周期振动。每个钢球的安装孔都做了收口限位处理，既保证钢球可以自由滚动，又不会在装配或运动过程中从孔内脱落，钢球露出基体的高度经过严格计算，既要保证钢球能同时接触轴的外圆和外套的内孔，又要预留合理的预压量，避免间隙过大造成导向精度损失，或是预压过紧导致钢球卡滞、磨损加剧。

　　在安装边界的适配设计上，这类衬套的外径公差、内径公差都按照精密级配合要求设计，通常外径与安装座孔采用过渡配合，安装时不需要额外的紧固件，靠配合公差即可实现衬套的轴向与径向固定；衬套的长度需要根据导向行程做匹配，一般要求衬套的有效导向长度不小于配套导向轴直径的1.5倍，当滑台承受偏载力矩时，还要适当加大衬套长度，保证足够的支撑跨距，避免偏载造成钢球局部受力过载。衬套两端都做了圆滑的倒角导入结构，装配时可以顺畅压入座孔，不会刮伤安装孔的内壁，也能避免压装过程中切屑进入钢球滚动间隙。

　　实际应用中，这类衬套不需要额外添加复杂的润滑系统，因为滚动摩擦的发热量极低，部分带自润滑属性的保持架基体可以在无额外润滑的工况下长期运行，在洁净车间的自动化设备、食品包装机械这类不允许油污污染的场景里优势尤为明显。不同于直线轴承的封闭式结构，这种开式或筒式的球笼衬套可以适配更大直径的导向轴，也能在一定范围内补偿轴与座孔的微小同轴度误差，安装调试的容错率更高。在模具应用场景中，这类衬套通常配套导柱使用，上下模合模时，钢球在导柱表面做无滑动的滚动，合模重复定位精度可以控制在微米级，能满足精密端子冲压、微型注塑件成型的精度要求，长期运行后也不会因为导柱磨损出现合模错位的问题。

　　做三维建模时，需要重点关注钢球安装孔的排布角度、收口结构的尺寸、钢球与孔的配合间隙，不能简单将钢球与基体做布尔合并，要预留出钢球的滚动间隙，同时要验证衬套在极限偏载工况下，钢球的接触应力是否在材料许用范围内，避免实际使用时出现钢球碎裂、保持架变形的问题。另外，衬套的壁厚要根据承载大小做调整，薄壁结构虽然能节省安装空间，但刚性不足，大负载场景下需要适当增加基体壁厚，保证衬套压入座孔后不会出现圆度变形，影响钢球的正常滚动。
