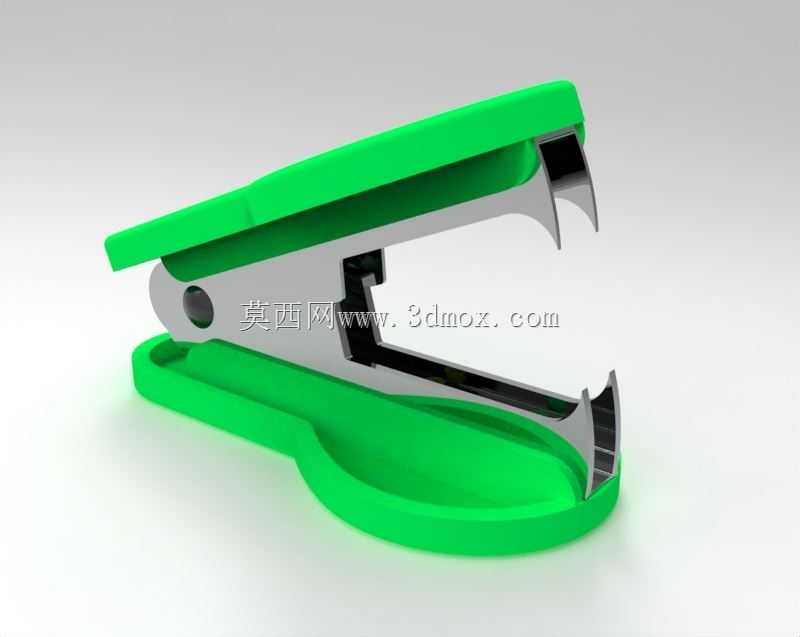

办公文具类起钉器结构三维设计

　　日常办公场景中，订书钉是纸质文件装订最常用的耗材之一，而装订错误、文件拆订重组时，徒手拔除订书钉不仅效率低下，还容易弯折钉尖划伤手指、扯坏纸张纤维，起钉器就是针对这一痛点设计的手动五金文具，在行政办公、文印店、学校教务、档案整理等高频处理纸质文件的场景中属于常备工具。这款起钉器采用夹钳式对称结构设计，整体分为上下按压手柄、中间铰接转轴、前端起钉钳口三个核心功能区段，握持部分采用符合人体工学的弧形曲面，按压时受力均匀，长时间使用也不会出现硌手的问题，手柄外侧的包覆层做了防滑纹理处理，即使手部有薄汗也能稳定施力，不会出现打滑脱力的情况。前端的两个钳口做了差异化的刃口处理，上钳口带有内凹的卡位槽，使用时可以精准卡入订书钉的弯折端背部，

　　下钳口带有两个对称的尖状凸起，能够顺利插入订书钉与纸张之间的缝隙，不会戳破纸面，当捏合上下手柄时，通过铰接转轴的杠杆放大作用，钳口处可以产生足够的撬起力，将压平在纸面上的订书钉弯折端逐步撬起，直至整个钉体脱离纸张，整个过程不需要额外施加过大的握力，单手握持即可完成操作。设计过程中，首先要确认钳口的开合行程，常规办公用订书钉的钉腿长度普遍在6mm以内，加上纸张堆叠的厚度，钳口最大开合距离设置为10mm即可覆盖绝大多数使用场景，既不会因为开程过大导致握持费力，也不会因为开程不足无法卡入厚层纸张上的订书钉。铰接转轴的位置选择是整个结构的受力核心，转轴距离钳口尖端的力臂长度，与转轴距离手柄末端的力臂长度比例设置为1:3.5，

　　这个比例下成年人正常握力可以在钳口端产生足够的撬起力，同时不会因为力臂过长导致整体结构尺寸过大，方便放入笔袋、文件盒等小型收纳空间中。整体外形尺寸控制在长度60mm、宽度35mm、厚度15mm的范围内，属于便携型手动工具的常规尺寸，没有突出的尖锐棱角，日常携带不会刮损包内的文件、电子设备等物品。钳口部分采用金属冲压成型工艺，刃口处做了淬火硬化处理，硬度达到HRC45-50，长期使用不会出现卷刃、变形的问题，金属部件的边缘都做了R0.5的圆角钝化处理，避免使用过程中划伤手部。手柄部分采用硬质工程塑料注塑成型，与内部金属骨架通过卡扣结构嵌合固定，不需要额外的螺丝连接件，装配工序简单，量产时的组装效率更高，

　　塑料外壳的表面可以做不同的色彩处理，适配不同的办公文具审美需求。在结构验证阶段，需要重点测试钳口的对位精度，上下钳口闭合时，两个尖状凸起需要正好对准上钳口卡位槽的两侧空隙，偏差不能超过0.2mm，否则起钉时会出现钉体弯折、无法完整拔出的问题，甚至会把纸张戳出破洞。还要测试反复按压后的结构旷量，铰接转轴处采用过盈配合的金属轴套，经过上千次开合测试后，轴套的磨损量控制在0.05mm以内，不会出现钳口错位、手柄晃动的问题。实际使用时，只需要先将起钉器的钳口对准订书钉的背部，轻捏手柄让下钳口的尖部插入钉体与纸张的间隙，继续施加握力，上钳口的卡位槽就会顶住钉背，随着钳口闭合，订书钉的两个弯折端会被逐步撬直，最终整个钉体被完整带出纸面，不会在纸张上残留断钉，也不会拉扯纸面造成破损。针对厚层装订的场景，比如20页以上的A4纸装订场景，订书钉钉入深度更深，这款起钉器的下钳口尖端做了0.1mm的超薄处理，可以顺利插入厚纸与钉体之间的微小缝隙，不需要额外撬动缝隙就能直接卡入，大幅降低厚层文件拆订的操作难度。
