插销固定式球形喷淋清洗喷头结构

　　这款球形喷淋部件，核心应用场景集中在食品饮料罐体内部冲洗、化工反应釜内壁清洁、小型储液容器的全方位喷淋作业环节，属于固定安装式的自清洗喷淋组件，在CIP在线清洗系统里属于末端执行的关键配件。从实际使用逻辑来看，它不需要额外的旋转驱动结构，依靠供液压力让流体从球体表面的分布孔喷出，覆盖360度的内壁范围，相比直管式喷淋头，它的覆盖盲区更小，对于圆柱形容器的上封头、筒体内壁、下锥底位置都能形成有效冲刷，尤其适合容积在500L以内的小型罐体日常清洗作业，不需要人工进入容器内部操作，能大幅降低密闭空间作业的安全风险。

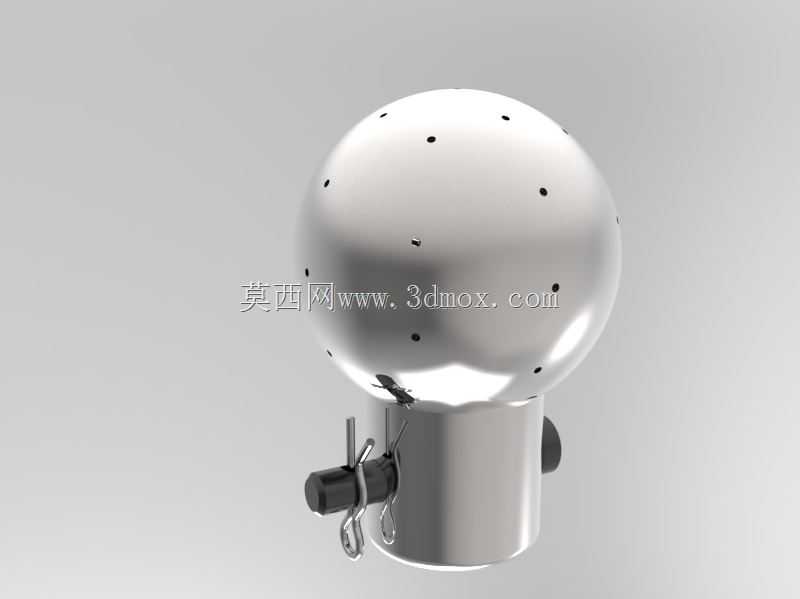

　　从结构设计思路上看，主体采用球形喷淋头加圆柱连接基座的分体组合形式，球体与基座之间采用密封焊接工艺保证整体结构强度，避免高压供液时出现接缝漏液的问题。球体表面的喷孔采用非均匀排布逻辑，并非简单的等距打孔：朝向斜上方的孔位密度略高，对应罐体上封头的弧形曲面，保证冲洗水流能覆盖封头与筒体连接的焊缝位置——这个位置是罐体内容易残留物料、滋生垢层的重点区域；水平方向的孔位沿圆周等距分布，对应筒体直段部分的内壁冲洗；朝向斜下方的孔位角度做了针对性偏移，避免水流直接垂直冲击基座安装位置造成的飞溅，同时能覆盖到安装口附近的内壁区域。连接基座部分采用插销式快装结构，基座侧面预留了横向的销孔，配套带开口销的圆柱插销，安装时只需要将基座插入对应管径的供水管道接口，对准销孔插入插销再锁好开口销即可完成固定，相比螺纹连接的喷头，这种结构在频繁拆装清洗的场景下更有优势，不会因为螺纹锈蚀、水垢卡涩导致拆卸困难，也不需要额外缠绕生料带做密封，基座端部自带的密封台阶能直接贴合管道端面实现静密封，安装效率比螺纹式结构提升至少40%。

　　从安装边界尺寸来看，球形喷淋头的外径控制在常规罐体安装口的通行尺寸范围内，能直接从DN40的标准清洗口伸入罐体内部，不需要额外扩大安装开孔，适配现有多数小型罐体的预留清洗接口尺寸。连接基座的外径与标准供水管道内径做了间隙配合设计，单边间隙控制在0.2mm以内，既保证安装时能顺利插入，又不会因为间隙过大导致供液时出现泄压、喷头晃动的问题。插销的位置距离基座下端面有足够的安全距离，安装时手部有充足的操作空间插拔插销，不会被管道接口周围的结构干涉。球体表面做了镜面抛光处理，一方面是降低流体在喷孔处的阻力，让喷出的水流形态更稳定，扇形冲刷面的边缘更整齐，不会出现水流分叉导致的覆盖缺口；另一方面光滑的表面不容易挂留物料残留，每次清洗完成后自身不容易结垢，减少喷头本身的维护频次。

　　在实际选型适配时，这款结构的喷孔总通流面积经过匹配计算，适配0.2-0.5MPa的常规清洗供水压力区间，压力过低时喷流射程不足，无法覆盖大直径罐体内壁，压力过高时会导致水流雾化严重，冲刷力下降，反而降低清洗效果。喷孔的孔径采用统一尺寸设计，避免不同孔径带来的流量分配不均问题，保证每个方向的喷流冲击力基本一致，不会出现局部位置冲刷力不足、清洗不彻底的情况。插销采用与主体相同的材质，避免不同金属接触产生的电化学腐蚀问题，在有酸碱清洗液的使用场景下，整体结构的耐腐蚀性能一致，不会出现插销先锈蚀断裂导致喷头脱落的问题。另外基座上的插销孔做了倒角处理，插销插入时能自动对中，即使安装时视线受阻（比如安装口在罐体侧面、位置较高），也能快速完成插销的装配，不需要反复对准孔位，降低现场安装的操作难度。
