可调叶片防倾杆机械结构三维设计

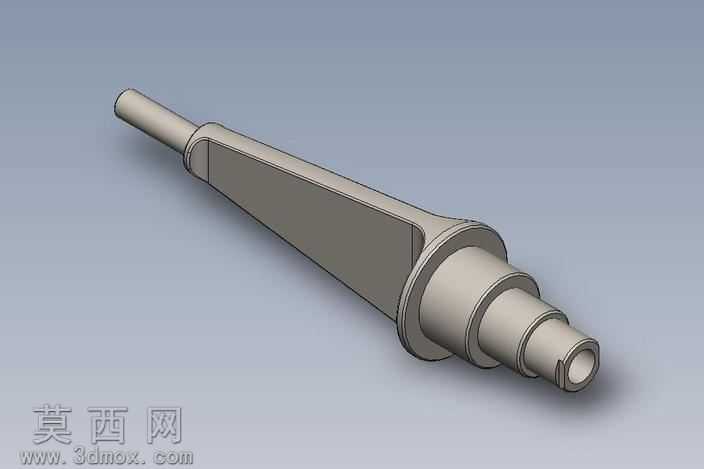

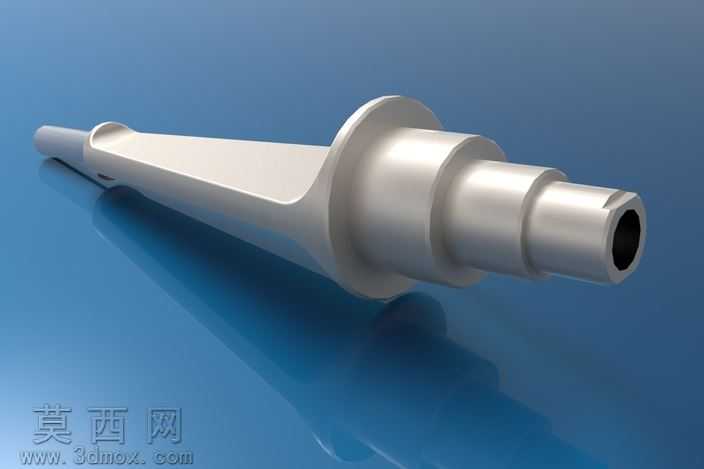

本作品为可调叶片防倾杆的三维参数化建模成果，建模阶段采用SolidWorks软件完成全流程设计，首先通过草图绘制确定杆体的轴向轮廓基准，针对杆身的阶梯轴段、叶片安装基座、叶片翼型曲面分别进行特征构建：阶梯轴段采用旋转凸台特征完成同轴度约束，保证各轴段的径向尺寸公差与轴向定位精度；叶片部分通过放样凸台命令，将多组不同截面的翼型轮廓沿杆身径向延伸方向进行平滑过渡，还原叶片的气动外形结构，同时在叶片与杆体的连接位置添加圆角过渡特征，消除应力集中隐患，提升结构的力学合理性。渲染阶段采用哑光金属材质赋予整体构件，模拟合金钢构件的表面质感，通过环境光遮蔽效果凸显轴段的阶梯层次、叶片与基座的衔接缝隙，搭配浅灰色渐变背景突出构件主体轮廓，多角度展示结构细节。结构设计上，该构件以长轴杆为主体承载结构，一端为细径连接轴段用于装配定位，中部为一体化成型的叶片安装基座，叶片沿杆身单侧延伸并与基座刚性连接，另一端为多阶梯轴头结构，预留装配卡槽与定位轴肩，可实现与配套调节机构的装配对接，满足叶片角度可调的功能需求，防倾结构通过轴肩与基座的限位配合，避免叶片工作过程中发生轴向窜动与角度偏移。设计思路围绕可调式叶片构件的装配适配性与结构可靠性展开，建模过程中严格遵循机械设计的同轴度、垂直度公差要求，所有特征均采用全参数化驱动，可根据实际工况需求快速调整杆体长度、轴段直径、叶片翼型尺寸与安装角度，适配不同的设备装配场景，模型还原了构件的所有细节特征，包括轴端的内孔结构、叶片表面的拔模斜度、各连接位置的工艺圆角，可直接用于后续的装配仿真、力学分析与工程出图工作。
