卡西欧DQ-510复古台式电子闹钟三维建模

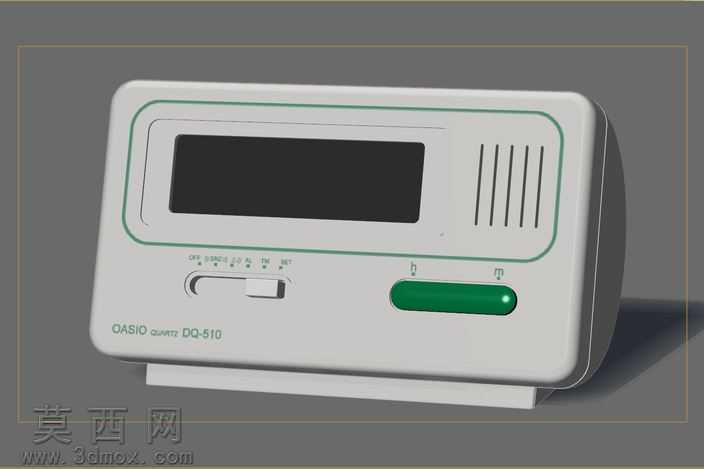

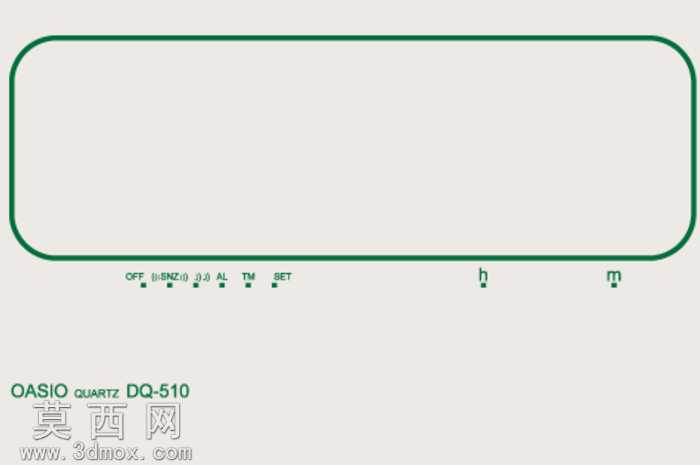

本次建模对象为卡西欧DQ-510复古台式电子闹钟，整体采用Rhino完成全参数化曲面建模，首先通过参考实物多角度实拍图校准比例，确定整机长宽高尺寸为适配桌面摆放的紧凑规格，外壳主体采用大圆角过渡的长方体基础形态，边缘做R3-R8不等的圆角处理，还原老式数码产品温润的塑料外壳质感。建模过程中优先拆分独立结构部件：首先构建前壳主体，预留出矩形显示屏安装位，显示屏区域做内凹0.8mm的沉台设计，边缘环绕一圈细凸线作为装饰边框，还原原机的绿色线条装饰细节；显示屏右侧区域等距排布7条竖向出声格栅，每条格栅做0.3mm的内凹开槽，槽边做微小倒角避免渲染时出现锐利黑边。前壳下半部分左侧构建滑动式功能拨钮，拨钮做弧形贴合面适配手指拨动的弧度，下方蚀刻CASIO、quartz、DQ-510的品牌型号标识，标识采用0.1mm的浅浮雕处理，还原印刷标识的轻微凸起质感；右侧构建长椭圆形绿色功能按键，按键表面做微弧凸起，边缘做0.5mm圆角，还原原机软胶按键的视觉触感。后壳部分做与前壳匹配的卡扣结构预留，底部构建一体式倾斜支撑脚，将整机支撑为15度仰角，适配桌面观看的视角需求。材质渲染阶段，外壳主体采用米白色哑光ABS塑料材质，粗糙度设置为0.65，添加轻微的旧化泛黄效果还原复古产品的年代感；显示屏采用深灰色半透明PMMA材质，添加轻微的屏幕反光效果；绿色按键采用亮面绿色软胶PVC材质，粗糙度设置为0.2，添加微弱的高光反射模拟软胶的温润光泽；出声格栅内部采用深灰色哑光材质，模拟出声孔的深邃感。灯光布置采用三点布光法，主光源从左上方45度打光，添加柔和阴影，辅光源从右侧补光消除暗部死黑，顶光添加微弱的轮廓光勾勒产品边缘，背景采用中性灰色渐变背景突出产品主体，最终渲染图还原了这款老式卡西欧闹钟的复古质感，完整复现了产品的外观结构、细节标识与材质特征，建模过程中所有曲面均做连续性检查，确保无破面、无重叠面，可直接用于外观展示、3D打印复刻或复古数码产品相关的场景搭建使用。
