布斯铣床改造外防护封闭柜体结构设计

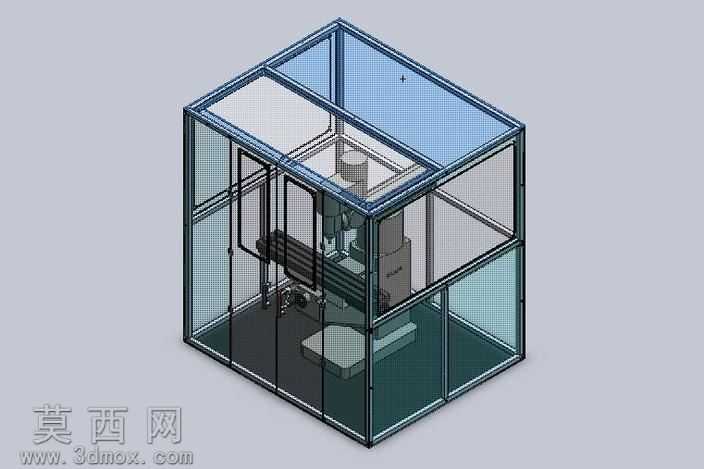

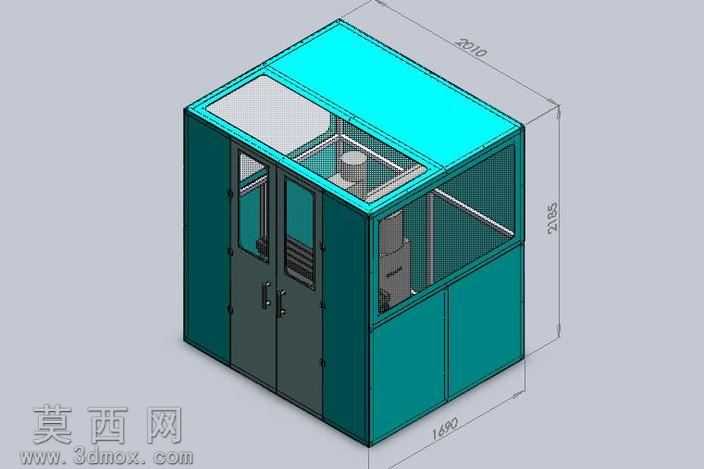

本作品为布斯铣床改造配套的封闭外防护柜体三维设计方案，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机床外防护的安全设计规范，兼顾结构强度、操作便利性与视觉整洁性。柜体整体采用长方体框架式结构，外部尺寸标注清晰，长2010mm、宽1680mm、高2185mm，可完整包覆改造后的铣床主体，有效阻隔加工过程中产生的切屑飞溅、切削液雾化扩散，同时降低加工噪音对车间环境的影响。建模阶段对柜体各部件进行了独立的零件拆分与装配约束验证：底部采用加厚钢板拼接为承重基座，可直接与地面或铣床原有底座通过膨胀螺栓固定，保证柜体整体稳定性；侧面围护结构分为上下两段，下段采用整幅深绿色冷轧钢板材质，做喷塑防锈处理，具备优秀的抗冲击、防腐蚀性能，可抵御高速飞散切屑的撞击；上段采用金属边框搭配钢丝防护网结构，既保证防护安全性，又便于操作人员从外部观察内部铣床的运行状态，同时兼顾柜体内部的通风散热需求。柜体正面设置对开式双开门结构，门体加装密封胶条与安全锁具，门体上预留透明观察窗与通风百叶结构，既方便日常上下料、设备调试操作，又能在设备运行时保持封闭状态，避免无关人员误入加工危险区域；柜体顶部采用半实半网的拼接设计，实体段可遮挡顶部落尘，防护网段预留了除尘、真空系统的管路接口，适配本次改造提及的真空系统安装需求，可直接对接真空吸附或切屑收集管路。渲染阶段对不同材质做了区分表现：金属板材部分赋予哑光喷塑材质，还原真实机床外防护的质感，防护网部分做金属丝网的通透材质表现，玻璃观察窗赋予半透明带轻微反光的玻璃材质，整体渲染效果直观还原柜体成品的真实外观。设计过程中充分考虑了改造场景的适配性，所有连接部位均预留了调节余量，可适配布斯铣床改造后的管路走线、电气元件安装需求，无需对原有铣床主体做大规模改动即可完成防护柜体的加装，兼顾改造成本与使用效果，同时柜体采用模块化拼接结构，便于后期的拆装维护与部件更换。
