数控机床用精密传动丝杠三维建模作品

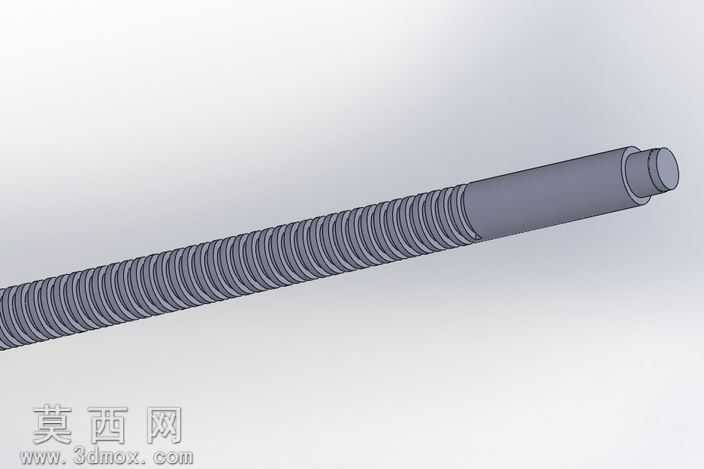

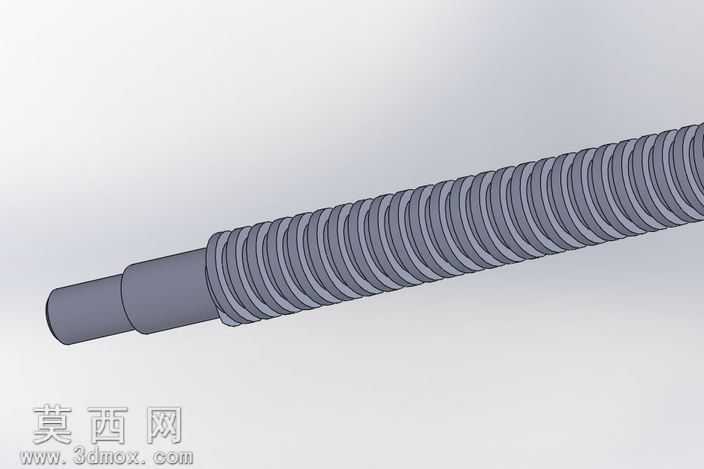

本作品为数控机床进给系统核心传动部件的三维建模成果，建模过程依托三维参数化设计思路开展，首先梳理精密滚珠丝杠的结构组成：包含带螺纹滚道的杆身主体、两端适配轴承安装的轴颈、端部定位轴肩等核心结构，建模初期先绘制丝杠的轴向中心基准线，以基准线为依托绘制杆身的基础回转截面，通过回转特征生成丝杠的基础杆体结构。针对丝杠表面连续的螺旋滚道结构，采用螺旋线扫描切除的方式实现，建模过程中精准匹配传动丝杠的导程、牙型角、滚道圆弧半径等核心参数，确保螺旋滚道的螺距均匀一致，滚道表面过渡顺滑无棱角，还原精密传动部件的结构精度。两端的安装轴颈部分严格按照机床主轴安装的配合公差要求设计，轴肩位置做了圆角过渡处理，避免应力集中问题，端部的定位结构尺寸与标准轴承内圈、锁紧螺母的适配尺寸完全匹配，保证模型可直接用于虚拟装配验证。材质渲染阶段，为丝杠主体赋予合金钢材质效果，调整金属材质的粗糙度、反光度参数，还原淬硬精密丝杠的金属质感，滚道部分做了细微的表面纹理处理，模拟精密磨削加工后的表面状态，两端轴颈部分的表面粗糙度参数略低于滚道部分，区分不同加工工序的表面特征。整体建模过程严格遵循机械设计规范，所有结构尺寸均参考通用精密丝杠的行业标准设定，未添加冗余的装饰性结构，模型的几何特征完整，可用于数控机床进给机构的运动仿真、装配干涉检查、工程图导出等后续设计环节，能够直观展现丝杠的传动结构特点，为数控设备的传动系统设计提供精准的三维数字模型支撑，建模过程中对螺旋特征的参数化处理，也支持后续根据不同的传动需求快速调整导程、杆长、轴颈尺寸等参数，提升模型的复用性。
