欧式竖向对称雕花装饰构件设计

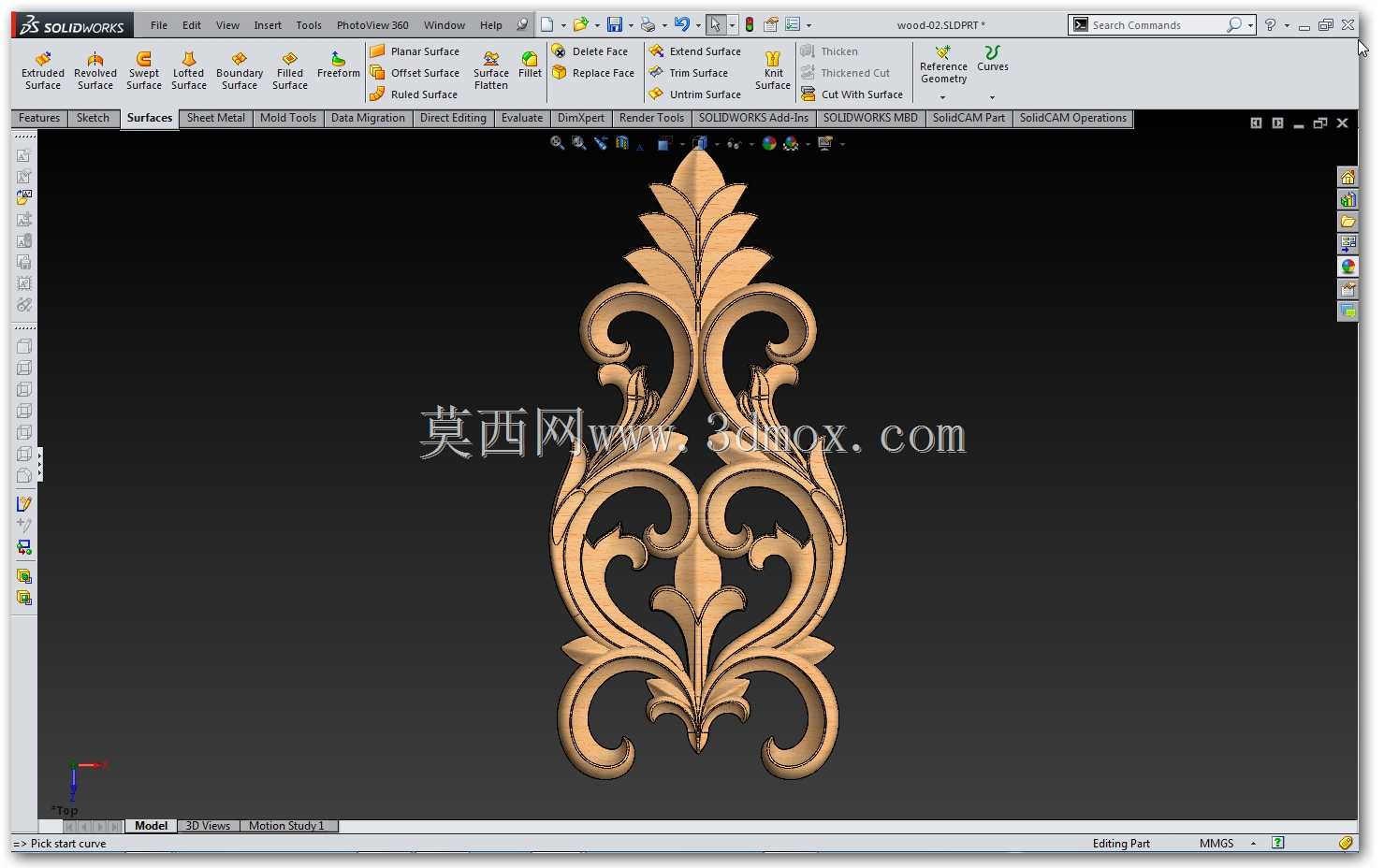

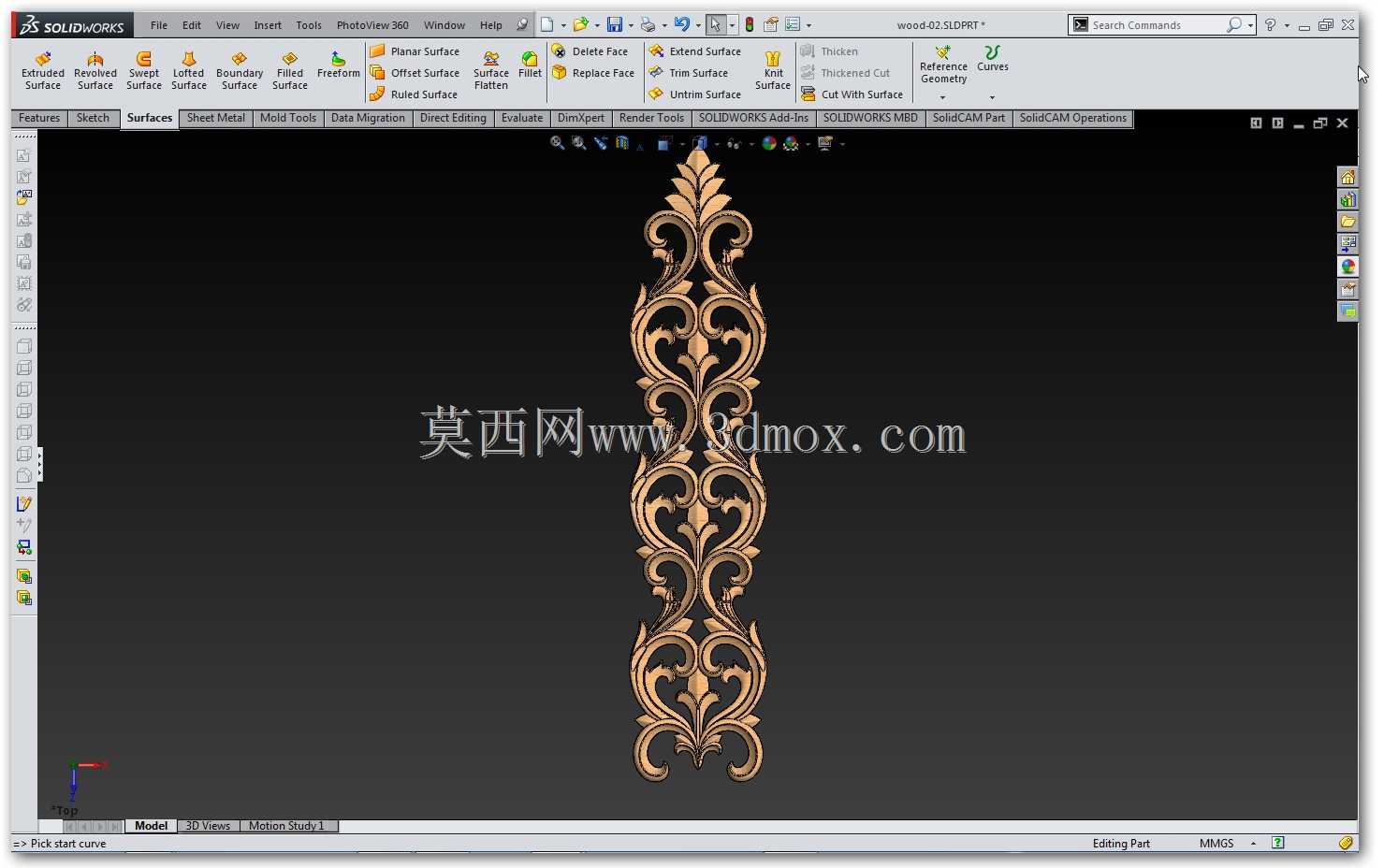

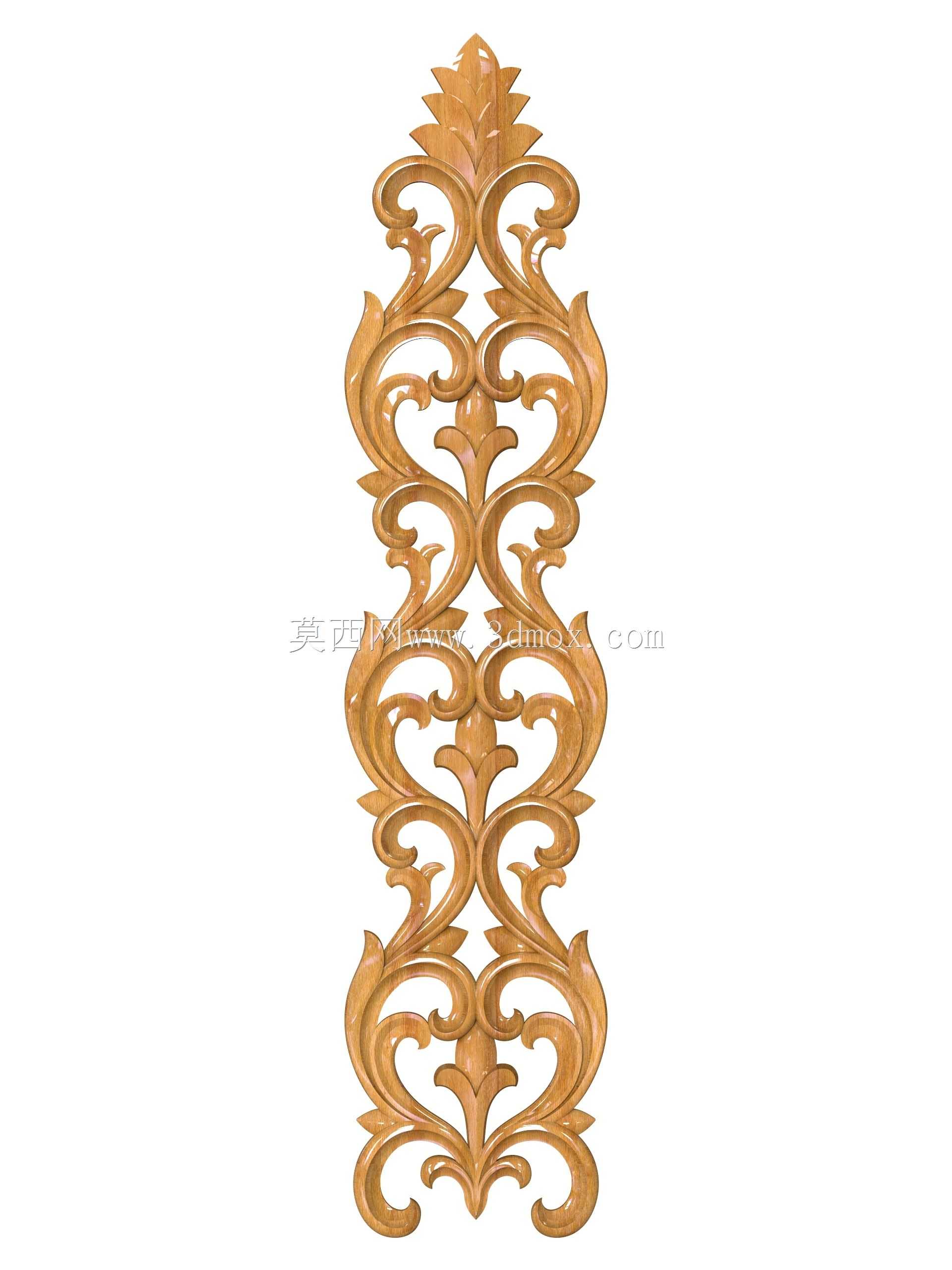

　　这类竖向对称雕花构件，主要应用在室内外装饰装修、家具饰面、工艺摆件配套、建材装饰件生产领域，常见于实木家具的门板竖向装饰条、护墙板的中心装饰段、欧式风格门体的芯板装饰、金属装饰屏风的单元纹样，也可作为木雕、石雕、精雕加工的母版，适配数控雕刻设备的走刀路径生成，直接对接雕刻工序的生产需求。从结构设计逻辑来看，整体采用严格的左右轴对称布局，沿竖向中心线做镜像阵列排布，自上而下分为顶饰段、重复纹样段、底收边段三个部分，顶段做叶形收头处理，边缘做圆弧过渡避免尖锐应力集中，中间段以四组重复的卷草涡旋纹样做竖向等距排布，每组纹样的曲线曲率做连续顺滑过渡，没有硬折角，既保证雕刻加工时刀具路径的连续性，减少抬刀落刀的频次，

　　也能避免成品在使用过程中出现边角磕碰易损的问题。设计时首先确定整体的竖向长宽比例，常规适配的安装边界为宽度控制在120-180mm区间，高度控制在600-900mm区间，厚度根据加工材质不同预留加工余量，实木雕刻时厚度预留15-25mm，密度板浮雕预留8-12mm，金属铸造成型预留3-6mm的壁厚，所有纹样的凸起高度控制在总厚度的60%以内，避免过高的凸起在运输安装过程中出现断裂。纹样的曲线全部采用G2连续的样条曲线绘制，每一处涡旋的内圈最小半径不小于3mm，适配直径6mm的通用雕刻刀具加工，不需要额外更换小径清根刀具，能有效提升加工效率，降低断刀风险。构件的背面设计为平整安装面，预留2-3个沉头安装孔位，孔位沿竖向中心线均匀分布，

　　沉头深度根据所选紧固件的头部尺寸做匹配，安装后紧固件头部不突出背面，保证与安装基面完全贴合，不会出现安装后翘边、缝隙不均的问题。从功能特性来看，这类对称雕花构件不需要额外做结构承重，主要承担装饰饰面作用，因此设计时在纹样的连接处做了隐性的加强处理，每段卷草纹样与中心竖向筋位做顺滑连接，中心筋位宽度不小于8mm，作为整个构件的受力骨架，即使是密度板、亚克力这类脆性材质加工，也不会在安装搬运时出现横向断裂。纹样的凹陷深度做渐变处理，靠近中心筋位的位置凹陷更深，边缘位置凹陷更浅，形成自然的光影层次，不需要额外做表面上色处理就能呈现出立体浮雕效果，适配透明清漆、木蜡油、金属电镀等多种表面处理工艺。在实际生产对接中，

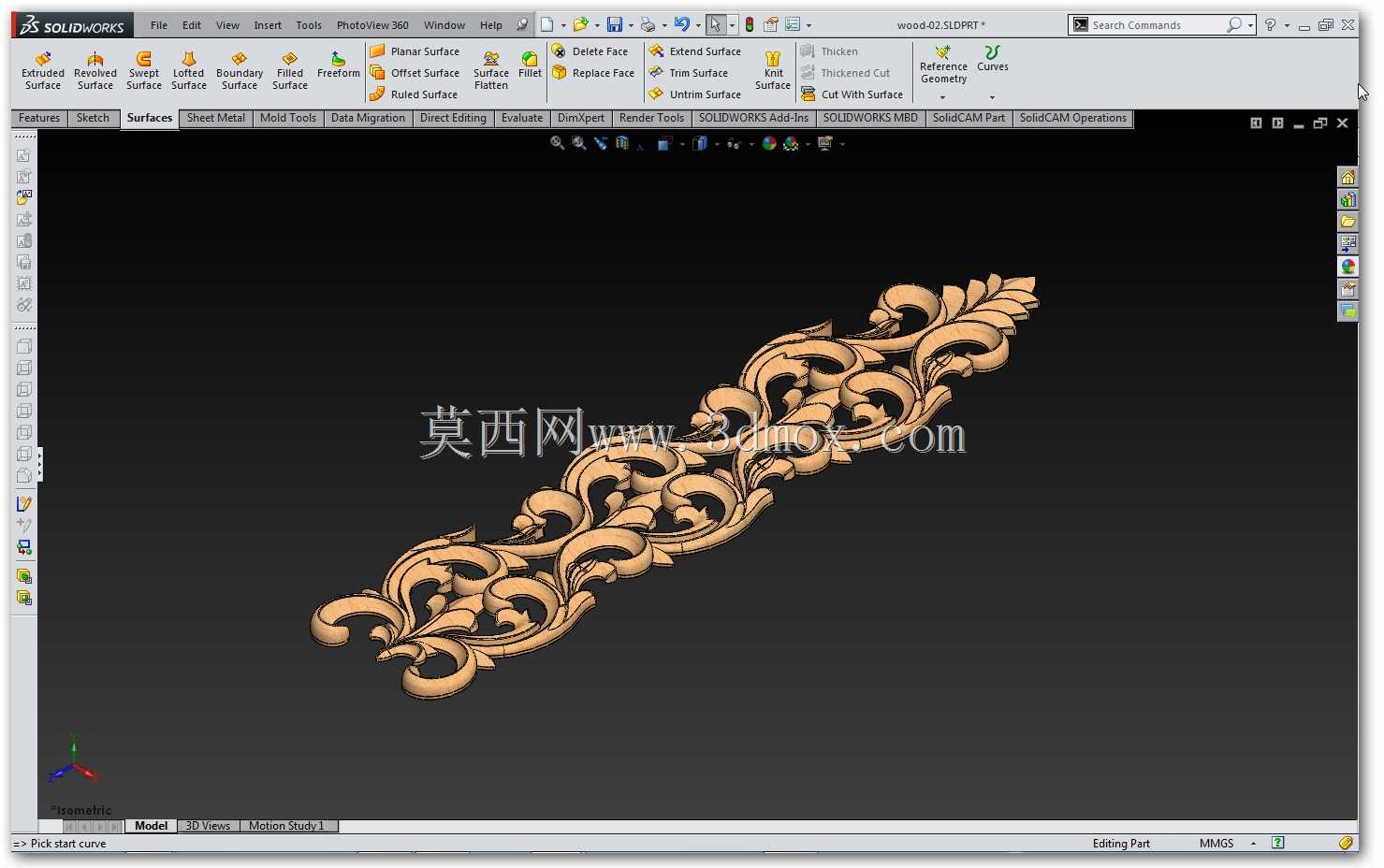

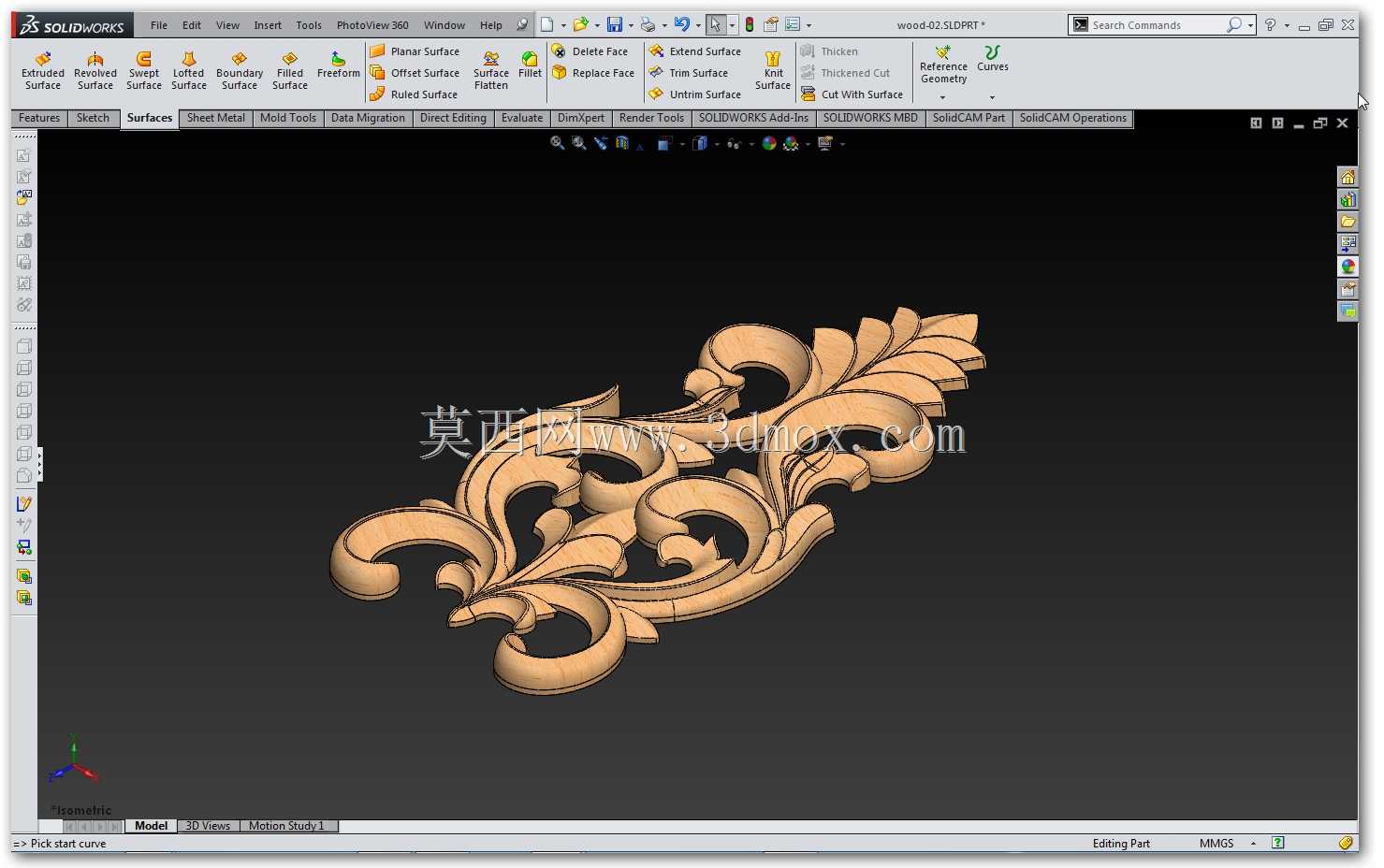

　　该模型的曲面全部做了实体化处理，没有破面、重叠面、非流形几何问题，可以直接导入精雕、Artcam等雕刻编程软件生成刀路，也可以导入铸造模拟软件做浇铸工艺分析，适配木雕、石雕、金属铸造、亚克力切割、3D打印等多种加工方式。针对不同的安装场景，模型可以做等比例缩放调整，缩放时保持整体长宽厚比例不变，纹样的最小圆角半径随缩放比例做对应调整，保证缩放后依然满足加工刀具的最小半径要求，不会出现加工不到位的死角。比如应用在小型首饰盒装饰时，可以将整体比例缩小至原尺寸的20%，此时最小内圆角半径为0.6mm，适配微型雕刻刀具加工；应用在大型户外装饰构件时，可以放大至原尺寸的300%，此时最小内圆角半径为9mm，适配大直径雕刻刀具快速开粗，提升加工效率。设计过程中特意规避了细小的悬空结构，所有凸起纹样的下方都有实体支撑，不存在倒扣角度超过15度的结构，采用三轴数控雕刻设备就可以完成全部加工，不需要四轴、五轴设备，降低生产端的设备门槛，普通的装饰加工门店都可以直接生产。同时，纹样的边缘全部做了0.5mm的圆角倒钝处理，成品不会划手，满足日常使用的安全要求，即使应用在儿童家具的装饰部位，也不会存在尖锐边角的安全隐患。
