斜纹带柄玻璃水杯结构设计

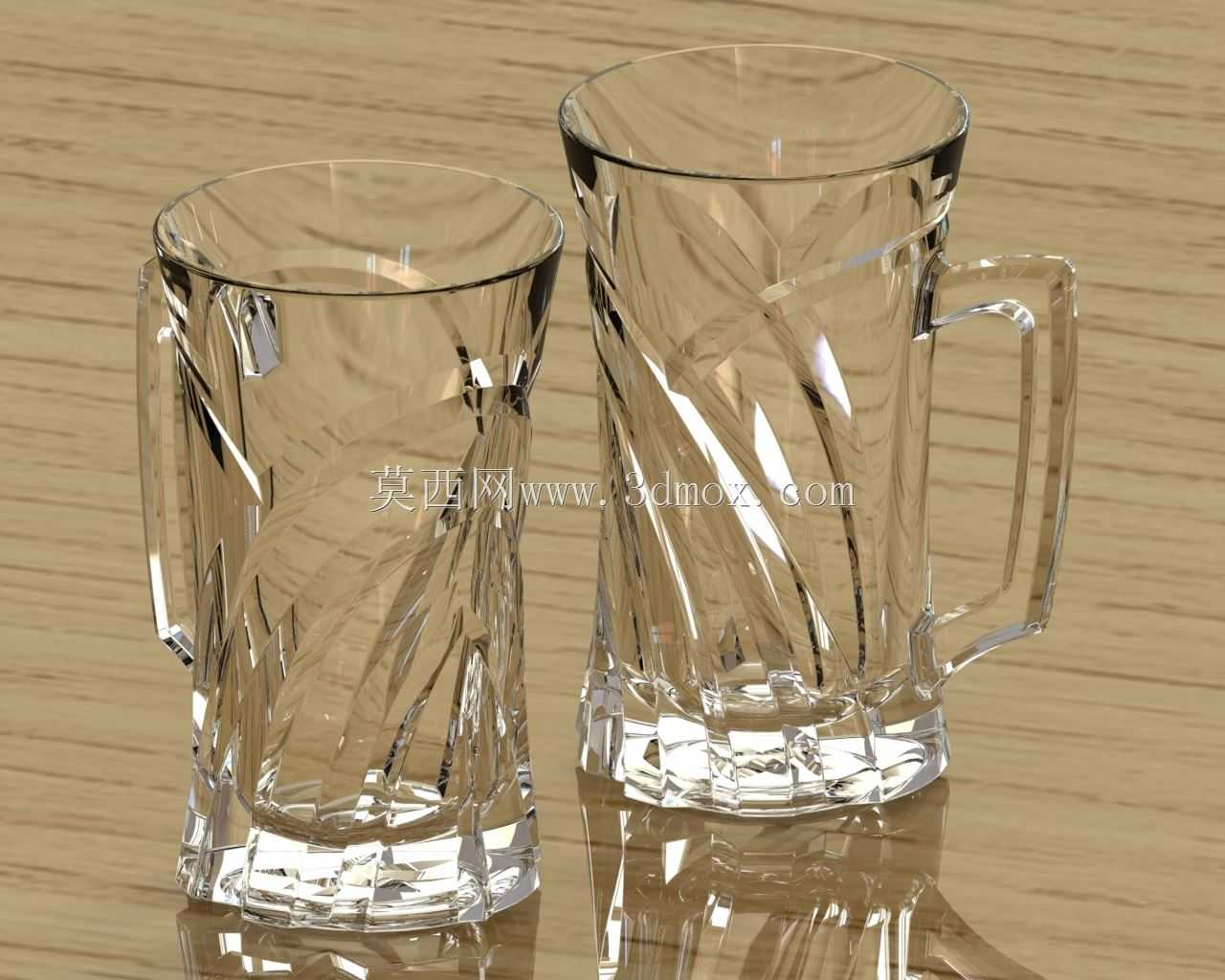

　　日常餐饮场景中，带柄玻璃杯的使用覆盖家庭餐厨、连锁餐饮门店、休闲饮品店等多个场景，这类容器需要兼顾握持稳定性、盛放安全性与外观辨识度，本次设计的两款斜纹带柄玻璃杯，针对日常冷饮、常温饮品的盛放需求做了结构优化。从实际使用场景出发，杯身的斜纹结构并非单纯装饰作用，首先在握持接触时，凹凸的纹理能够增加手部与杯壁的摩擦力，即便杯壁外侧沾有冷凝水，也能降低打滑脱手的概率；其次斜纹的棱面结构在光线照射下会形成多面折射效果，提升玻璃材质的通透质感，适配餐饮场景的桌面陈列需求。两款杯型做了容量梯度设计，较高的杯身款容量适配大份饮品盛放，较矮的杯身款适配短饮类场景，两款杯型的手柄结构均做了人机工程适配，手柄内侧的弧度能够贴合成年人指节弯曲形态，

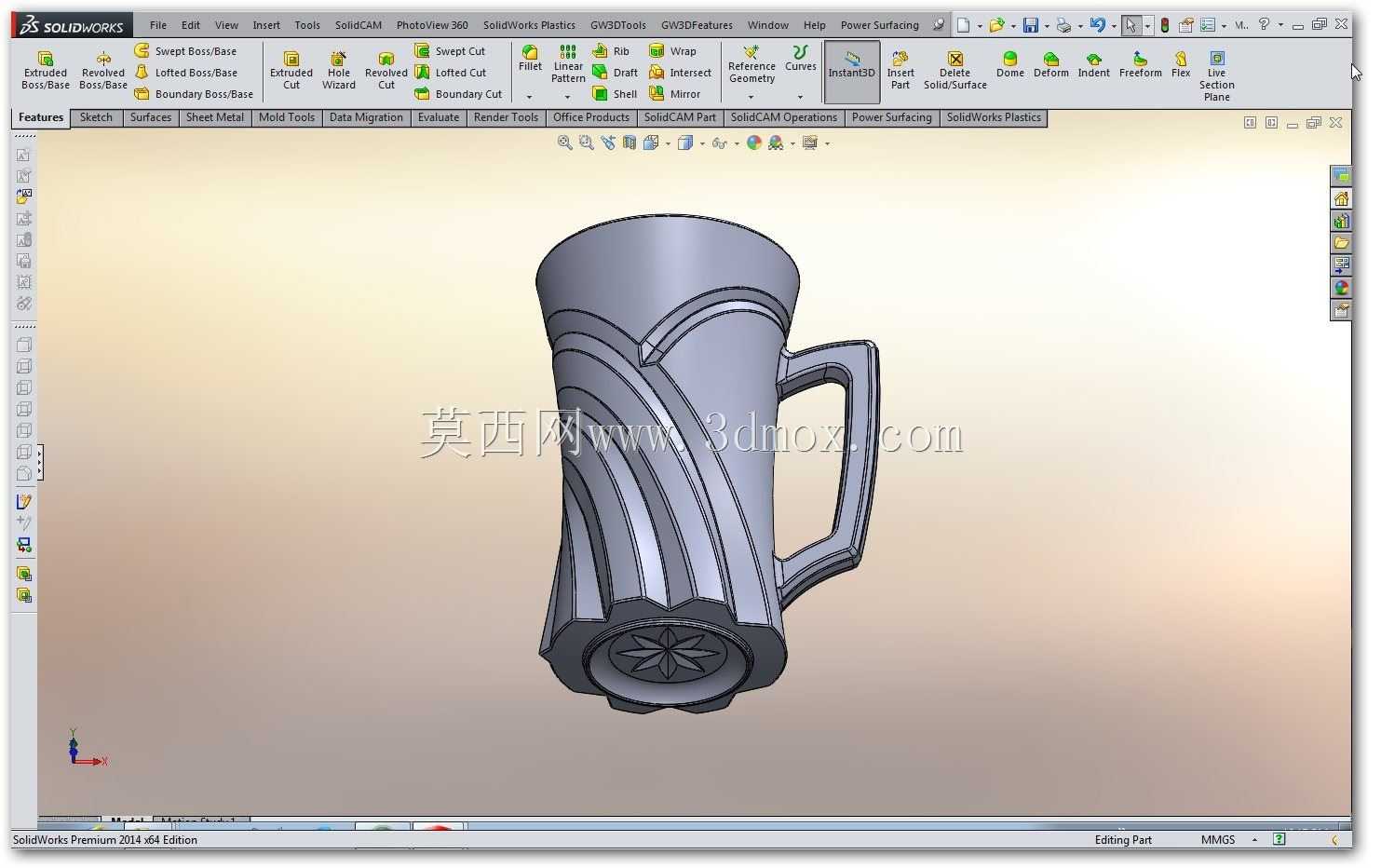

　　握持时手指不会与杯壁直接贴合，避免盛放低温饮品时手部直接接触过冷杯壁产生不适，同时手柄与杯身的连接位置做了加厚过渡处理，避免日常清洗、磕碰过程中连接位置出现应力断裂。设计过程中首先确定杯口的卷边结构，杯口边缘做圆弧过渡处理，接触唇部时不会产生尖锐剐蹭感，同时卷边结构能够提升杯口的结构强度，降低日常使用中杯口磕碰掉碴的概率。杯底做了加厚平底设计，底部的接触平面做了平整度管控，放置在光滑桌面时不会出现晃动，同时加厚的杯底能够提升放置时的稳定性，降低被意外碰倒的概率；杯底与桌面接触的边缘做了微小的倒角处理，避免杯底边缘过于尖锐划伤桌面，同时减少挪动杯子时产生的刺耳摩擦声。杯身的斜纹结构从杯底位置一直延伸到杯口下方，纹理的深度控制在1.

　　2mm，既保证纹理的触感辨识度，又不会因为纹理过深导致清洗时残留污渍，纹理的棱边均做了R0.3mm的圆角处理，避免棱角位置在长期使用中出现磕碰崩缺，同时也不会在清洗时划伤手部。手柄与杯身的连接位置分别在杯身上部三分之一处与杯底上方位置，两个连接点的分布能够平衡握持时的受力，端起盛满饮品的杯子时，手柄的受力能够均匀传递到杯身，不会出现连接点应力集中的问题；手柄的截面做了椭圆形设计，相比圆形截面更贴合手指的接触形态，长时间握持也不会产生明显的压痕。两款杯型的整体外径控制在75mm到85mm之间，能够适配市面上常规的杯架、杯垫尺寸，杯身高度分别为120mm与140mm，放置在常规家用消毒柜、碗柜层架时不会出现高度超限的问题，

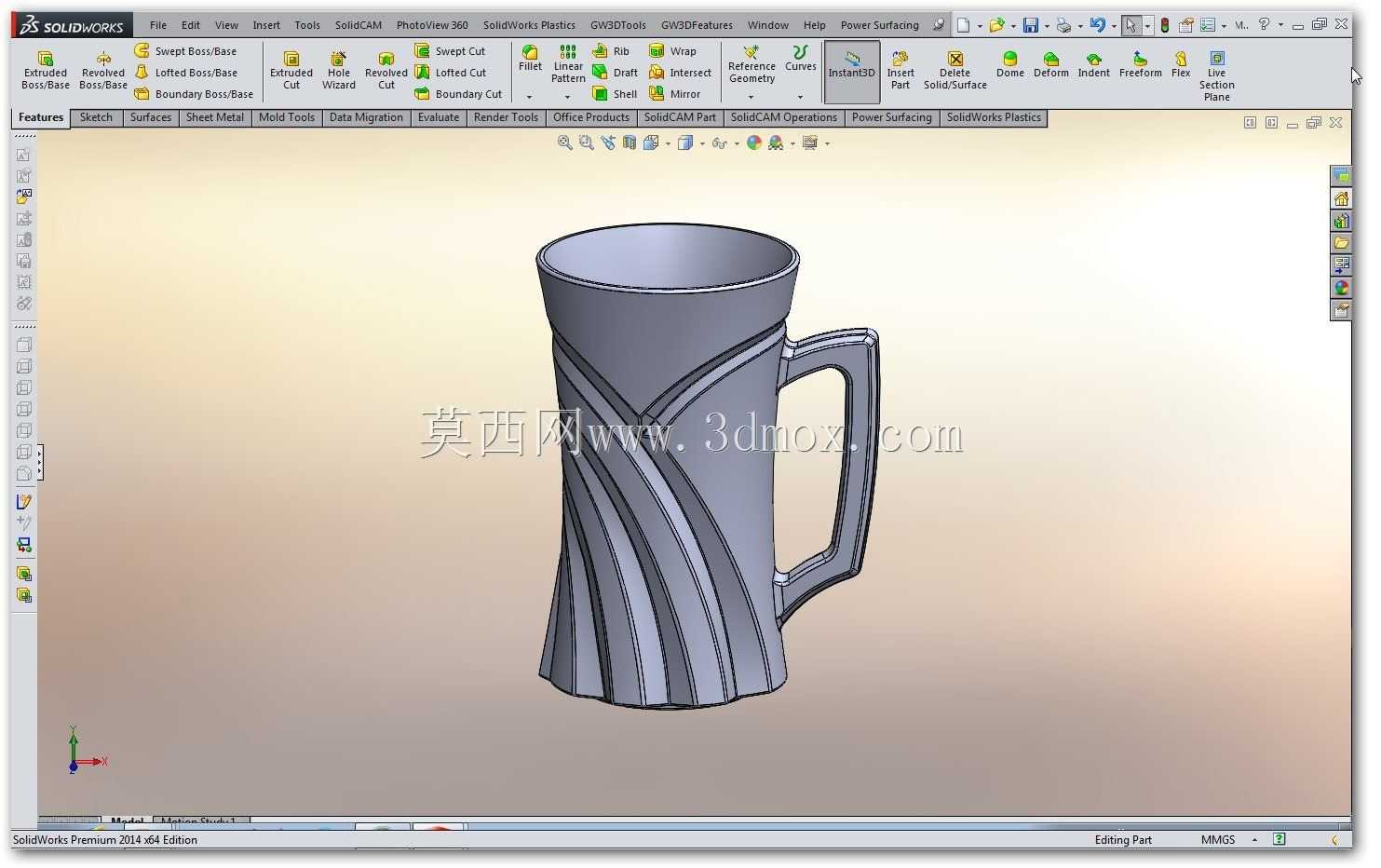

　　杯口内径统一为68mm，能够适配通用的杯盖、吸管等配套配件。玻璃壁厚整体控制在3mm，手柄位置的壁厚增加到5mm，保证结构强度的同时控制整体重量，盛满水后的整体重量控制在350g到450g之间，单手握持不会产生过重的负担。建模过程中对玻璃件的脱模角度做了同步校验，杯身的斜纹结构沿着脱模方向做了1.5度的拔模斜度，手柄位置也做了对应角度的拔模处理，确保后续玻璃压制成型过程中能够顺利脱模，不会出现结构卡滞导致的成型缺陷。同时对杯身的壁厚均匀性做了校验，避免出现局部壁厚过薄导致的成型后易碎裂问题，所有过渡位置的圆角均做了连续性检查，避免出现锐角位置导致的应力集中，提升产品的抗冲击性能。
