带柄棱纹刻花玻璃水杯结构设计

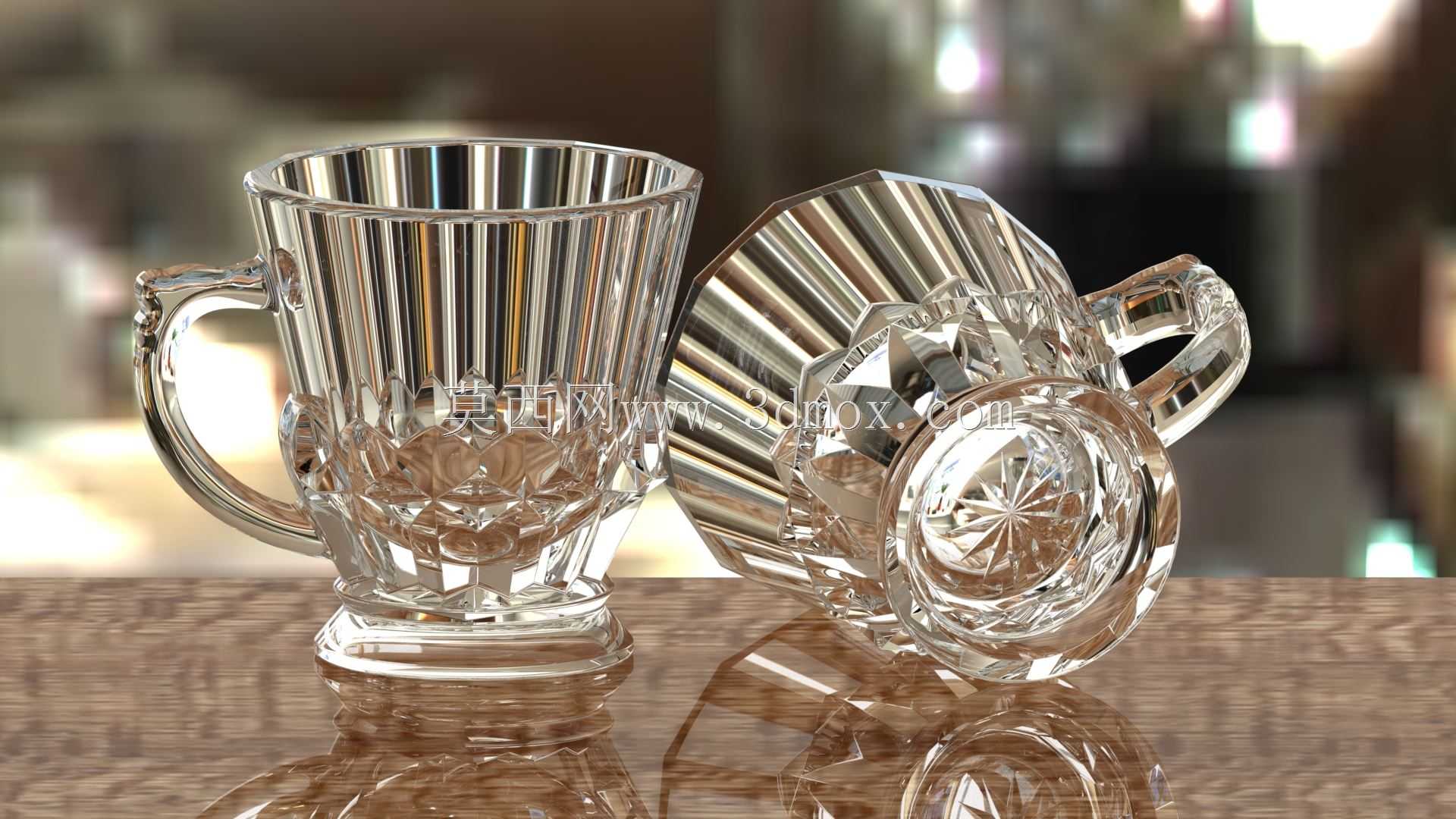

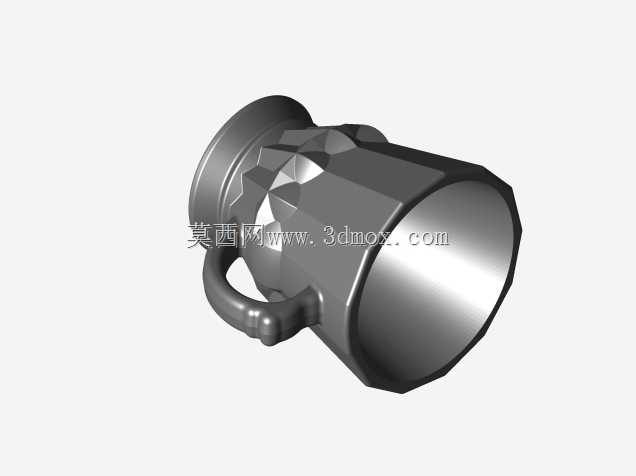

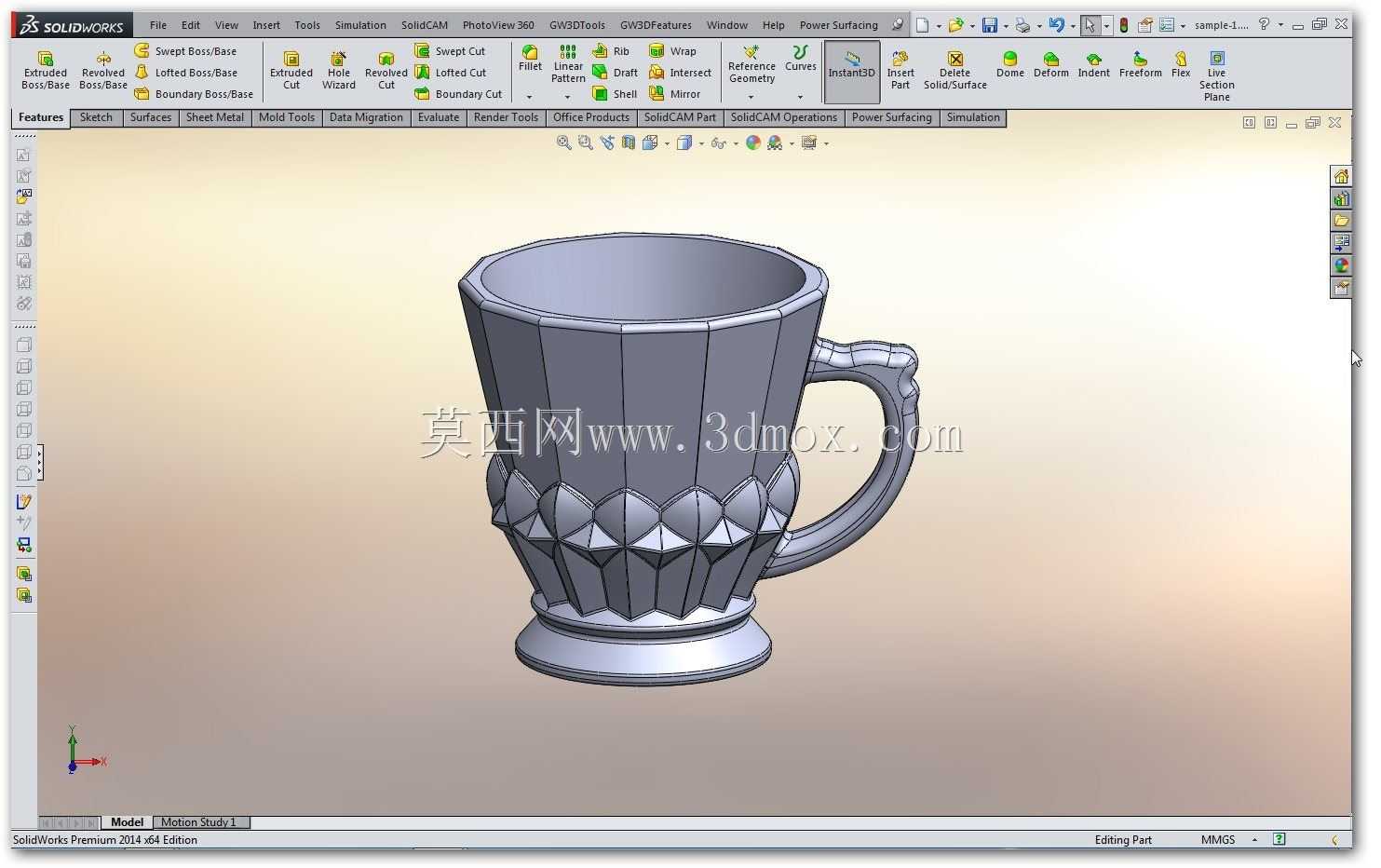

　　日常餐饮场景中，带柄玻璃水杯是桌面饮具的常用品类，既适配家庭日常饮水、茶饮冲泡需求，也可用于餐饮门店的餐台布置、饮品盛装场景，这类玻璃器皿的结构设计需要兼顾握持稳定性、盛放安全性与外观质感表现，同时匹配玻璃成型工艺的生产可行性。从结构设计维度拆解，这款杯体采用带侧柄的经典杯型布局，杯身整体做竖向棱纹切割处理，棱纹从杯口位置一直延伸至杯身下部靠近底座的区域，每道棱边的过渡都做了圆弧倒角处理，避免玻璃成型过程中出现应力集中点，同时棱纹结构在光线照射下会形成多面折射效果，模拟水晶材质的通透质感，提升产品的外观表现力。杯柄采用一体化成型的弧形结构，柄身与杯身的连接位置做了加宽过渡处理，连接区域的壁厚比杯身主体壁厚略厚1.2mm左右，

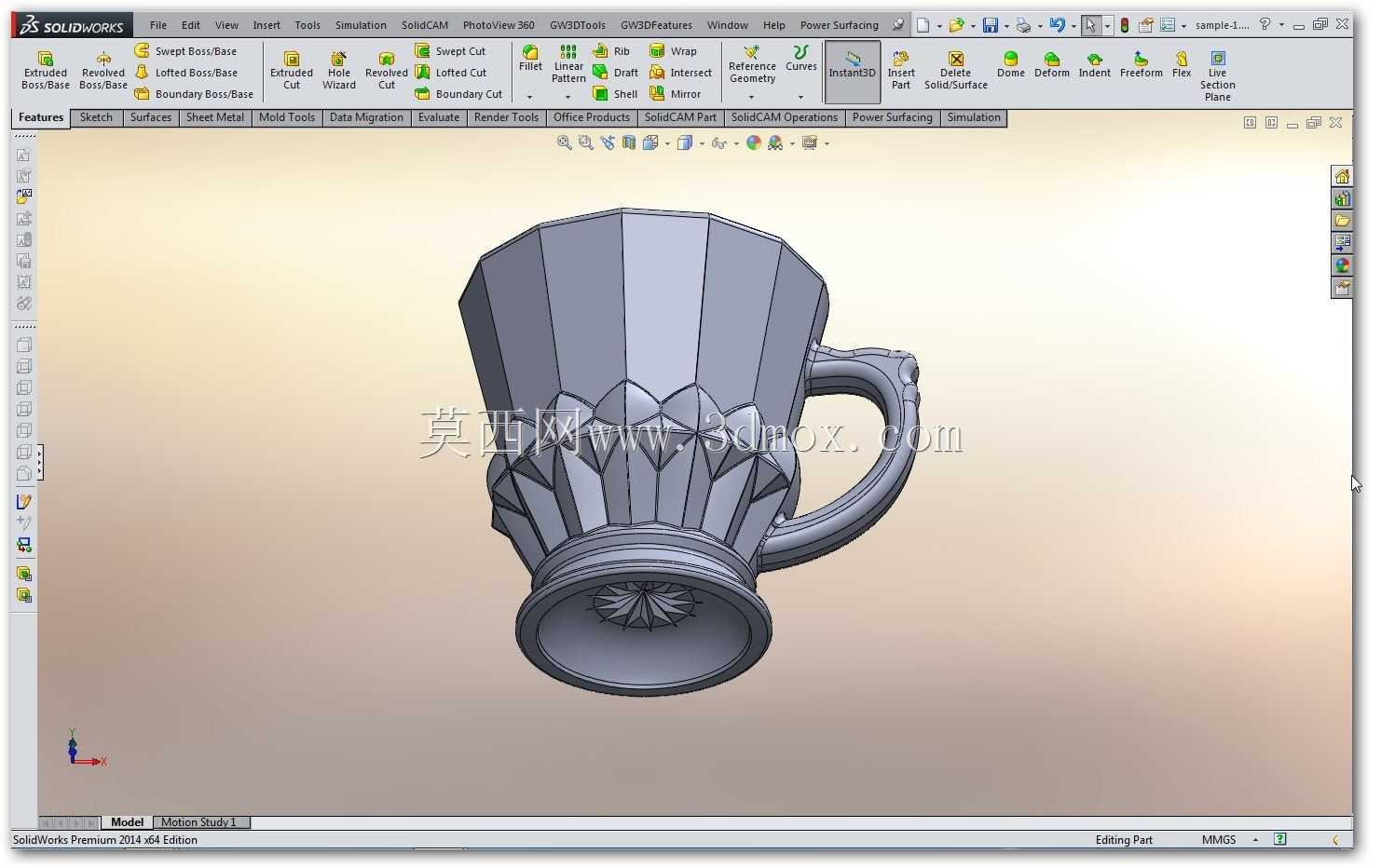

　　既保证握持时的结构强度，避免端拿过程中连接位置出现断裂风险，也能在盛装高温饮品时，通过杯柄与杯身的连接过渡减少热量传导，降低握持时的烫手感。杯身下部靠近底座的区域做了立体刻花造型，刻花采用多面菱形切割组合，每一个切割面的角度都经过反复调整，保证光线折射的均匀性，同时刻花区域的壁厚保持均匀，避免玻璃压制成型时出现局部壁厚差过大导致的冷纹、气泡等成型缺陷。杯口位置做了加厚卷边处理，卷边的圆弧半径控制在1.5mm，既提升饮用时的唇部接触舒适度，也能增强杯口的抗磕碰性能，减少日常使用中杯口崩边的概率。杯底采用加厚平底结构，底座的直径比杯身最大直径小8mm左右，底座与桌面接触的位置做了极细的磨砂圈处理，既保证杯体放置时的稳定性，

　　避免光滑玻璃底面在沾水后出现打滑位移，也能减少杯底与桌面硬接触产生的划痕。设计过程中需要重点匹配玻璃压制成型的工艺要求，所有结构的拔模斜度控制在3°以上，避免脱模时出现结构拉伤；所有棱角位置都做R0.5以上的圆角过渡，防止玻璃液在模具型腔填充时出现流痕，同时减少成品使用过程中应力集中导致的开裂风险。从安装与适配边界来看，这款水杯的整体高度控制在120mm，杯身最大直径为85mm，杯柄外沿到杯身另一侧的最大宽度为115mm，可适配常规家用杯架、餐饮门店的杯筐收纳尺寸，也能匹配多数车载杯架的放置口径，满足多场景的使用需求。杯体的额定盛装容量为350ml，符合日常单次饮水的容量需求，杯身的棱纹结构除了提升外观质感外，

　　还能增加握持时的摩擦力，减少手部沾水后端拿杯子出现滑落的概率。在结构验证阶段，需要重点校核杯柄与杯身连接位置的结构强度，通过模拟日常端拿、轻微磕碰的受力场景，调整连接区域的壁厚分布，保证连接位置能承受1.5倍盛满水的整体重量载荷而不出现结构破损；同时需要校核杯底的放置平稳性，将杯体放置在倾斜5°的光滑平面上，验证杯体不会出现滑移倾倒，满足日常使用的安全要求。这类玻璃器皿的设计，需要在外观质感与实用性能之间找到平衡，既不能为了追求复杂的刻花造型牺牲结构强度与成型可行性，也不能为了结构简化丢失产品的外观辨识度，每一处棱纹、每一个切割面的角度与位置，都需要结合玻璃材质的光学特性、成型工艺特性反复调整，最终实现外观表现与实用性能的统一。
