手动可调式百叶通风窗结构设计

　　在民用建筑通风系统、工业厂房侧墙通风、设备柜体散热通风等场景中，手动可调百叶窗是应用极为广泛的通风构件，这类构件不需要额外配置电动执行机构，依靠人工操作即可完成叶片角度的调整，兼顾通风量调节、防雨遮挡、简易防护的多重作用，在不需要频繁自动调节风量的场景下，具备成本低、可靠性高、维护简单的突出优势。这款手动百叶结构的设计，首先围绕叶片的联动逻辑展开，所有叶片的转轴保持同轴度公差控制在0.2mm以内，侧边配置联动连杆，当操作侧边的调节手柄时，连杆带动所有叶片同步转动，避免出现叶片角度不一致导致的漏风、缝隙不均问题。叶片采用等宽平板式结构，边缘做折边强化处理，既提升叶片自身的结构刚度，避免大尺寸叶片在风压作用下产生形变异响，

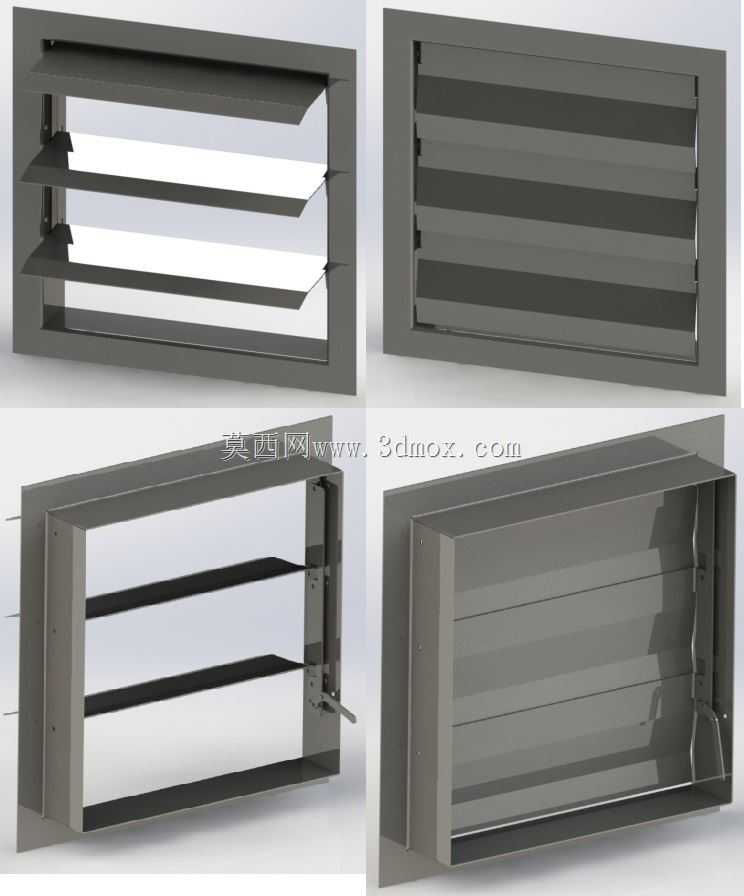

　　又能在叶片完全闭合时形成叠合密封面，减少非必要的空气渗透，在室外安装场景下，闭合状态下可阻挡大部分雨水飘入室内，同时具备一定的遮光效果。从安装边界来看，这款百叶窗采用内嵌式安装框架，框架四周预留均匀的安装孔位，可适配墙体预留洞口或者设备柜体的开口安装，安装时仅需要将框架嵌入预留洞口后通过紧固件固定即可，不需要额外做复杂的适配结构，框架与洞口之间的缝隙可通过密封胶填充完成密封。叶片的转动角度范围设计为0到90度，当叶片处于0度状态时为完全闭合，叶片之间完全叠合遮挡通风截面；当叶片转动到90度状态时为完全开启，此时通风截面达到最大值，可满足最大通风量的需求；在0到90度之间的任意角度，都可以通过手柄的卡位结构固定，

　　使用者可以根据实际的通风需求，调整叶片角度来控制通过百叶窗的空气流量，比如在室外风力较大时，可以将叶片角度调小，避免强风直吹室内，在需要快速换气时将叶片完全打开，实现最大效率的空气流通。在结构细节设计上，叶片的转轴部位采用耐磨衬套结构，减少长期转动过程中的磨损，避免长期使用后出现叶片松动、转动卡滞的问题，侧边的调节手柄设置有阻尼卡位结构，调整到目标角度后不需要额外锁止即可保持位置，不会因为风压吹动或者轻微震动导致叶片角度自行变化。框架的截面采用折边成型结构，整体刚度充足，在运输和安装过程中不容易出现变形，保证安装后整体的平整度，不会出现框架扭曲导致的叶片转动卡滞问题。这类手动百叶结构除了建筑侧墙通风使用外，

　　还可以应用在暖通空调的风管出风口、设备机房的通风口、配电箱柜的散热通风口等场景，不同场景下可以根据实际的通风量需求调整整体的外形尺寸，叶片的数量也会随着整体尺寸的变化做对应调整，保证叶片宽度处于合理区间，避免叶片过宽导致刚度不足，或者叶片过窄导致联动结构过于复杂。在建模过程中，所有的运动配合关系都按照实际装配逻辑设置，叶片与框架之间为转动配合，连杆与叶片摆臂之间为转动配合，手柄与框架之间为带阻尼的转动配合，可直接模拟实际的调节动作，验证叶片转动过程中是否存在干涉，确认完全闭合时叶片的叠合量是否满足密封要求，完全开启时的通风净面积是否达到设计指标。从实际使用的角度出发，这类手动百叶结构没有复杂的电子元器件，不存在电路故障、执行器损坏的问题，日常使用中仅需要定期清理叶片表面积灰即可，使用寿命远长于电动调节类的通风百叶，在对成本敏感、不需要自动控制的通风场景下，是性价比极高的通风构件选择。设计过程中也充分考虑了加工工艺的可行性，框架和叶片都可以采用常规的钣金折弯工艺加工，不需要开模定制，联动连杆采用标准型材裁切加工即可，所有的配件都属于通用五金件，加工和装配的难度低，适合批量生产，也可以根据现场的实际洞口尺寸做灵活的尺寸调整，不需要重新设计整套结构，仅需要调整框架长宽尺寸、对应增减叶片数量即可完成适配。
