简易线框式小车转向系统结构模型

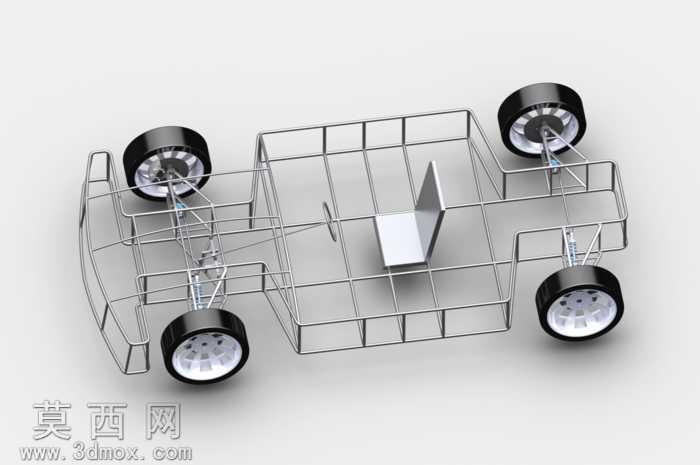

本模型为基于SolidWorks搭建的简易小车转向系统教学演示模型，整体采用线框式车架结构完成主体承载部分的建模，摒弃了复杂的曲面蒙皮设计，以线性框架直观呈现底盘的整体布局与各部件的连接关系，能够让学习者清晰观察转向系统的运作逻辑与部件排布。建模过程中首先完成基准面的搭建，以四轮常规乘用车的轴距、轮距参数为参考绘制车架的三维线框，通过3D草图绘制框架的各段杆件路径，再通过扫描特征生成等直径的金属杆件结构，还原出轻量化管状车架的形态，车架中部预留了驾驶位的安装空间，以简易块状结构模拟座椅的安装位置，还原驾驶位与转向机构的相对位置关系。转向系统部分以方向盘为操控输入端，建模时还原了转向柱的传动路径，通过拉杆结构连接左右两个前轮的转向节，清晰呈现阿克曼转向结构的基础连接逻辑，建模过程中对转向拉杆的铰接位置做了配合约束，可直观演示转动方向盘时两侧前轮同步偏转的动作效果。行走部分的四个车轮采用简化建模方式，还原了轮毂的基础造型与轮胎的圆柱形态，分别与前后桥的安装位做同轴配合，前轮额外保留转向偏转的自由度，后轮作为随动轮固定轴向位置，清晰区分转向轮与驱动轮的布局差异。模型整体材质以哑光金属材质赋予车架杆件，车轮部分采用黑色橡胶材质模拟轮胎、亮面金属材质模拟轮毂，在渲染时以深色背景突出线框结构的通透感，通过基础的光照设置凸显各部件的轮廓边界，没有添加多余的装饰性元素，完全服务于结构演示的设计目的。设计思路上以教学演示为核心目标，省略了所有非必要的覆盖件、装饰件与复杂细节，将转向系统的传动路径、车轮与车架的连接关系、整体底盘的布局作为核心展示内容，能够帮助初学者快速理解汽车转向系统的基础构成，理解从方向盘输入到车轮偏转的动力传递路径，适合作为机械结构入门的学习参考案例，模型的各部件均保留了完整的建模特征与配合关系，可直接用于运动仿真演示，直观展示转向过程中各部件的运动状态。
