多片式摩擦离合器三维结构设计模型

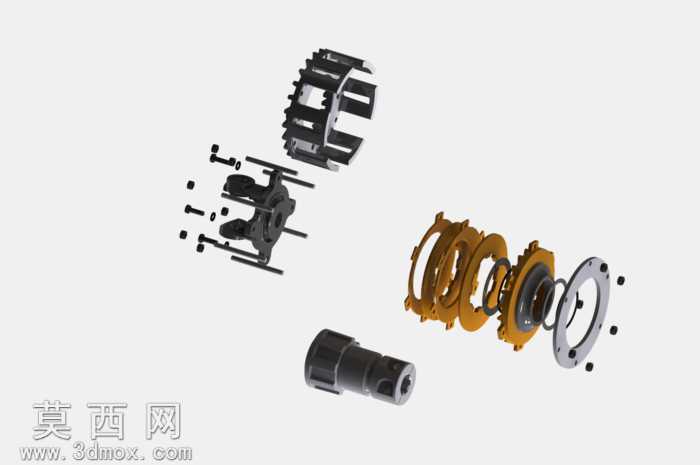

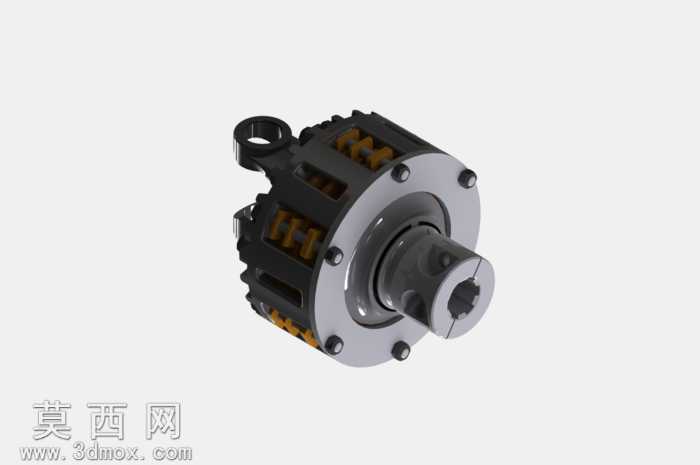

本模型为多片式摩擦离合器的三维设计成果，采用SolidWorks完成全参数化建模，整体结构完整还原了摩擦离合器的核心组成与装配逻辑。建模过程中首先对离合器的功能需求进行拆解，明确其依靠摩擦力矩实现主从动轴接合与分离、传递转矩同时具备过载保护能力的核心作用，以此为基础规划各零件的建模顺序与装配约束关系。模型包含主动壳体、从动轴套、摩擦片组、压紧弹簧、紧固螺栓、连接吊耳等全部核心零件，每个零件均按照实际机械加工的尺寸逻辑进行参数绘制，例如主动壳体上的散热镂空结构、螺栓安装孔的位置度、摩擦片的内齿外花键配合结构、弹簧的安装定位槽都做了精准还原，未做过度简化处理。材质与渲染层面，针对不同零件的实际材质赋予了对应材质属性：金属壳体与轴类零件采用调质钢材质，渲染时呈现哑光金属质感，边缘做了细微的倒角反光处理还原机加工零件的真实质感；摩擦片采用复合材料材质，表面做了细微的纹理处理区分于金属零件；压紧弹簧采用弹簧钢材质，还原了金属弹簧的金属光泽与螺旋结构的光影效果；紧固螺栓采用标准件材质，做了镀锌件的亮面金属质感区分。结构设计上，模型清晰展现了摩擦离合器的工作逻辑：周向均匀布置的压紧弹簧提供轴向压紧力，将交错叠放的主动摩擦片与从动摩擦片压紧，依靠接触面间的摩擦力传递转矩；主动壳体外侧的吊耳结构用于安装固定，壳体上的镂空结构既可以减轻整体重量，也能在离合器工作过程中实现通风散热，避免摩擦片长时间工作过热失效；从动轴端的内花键结构用于和从动轴实现周向固定，保证转矩传递的可靠性。建模过程中对所有配合面做了干涉检查，确保各零件装配后无干涉，摩擦片组的叠放间隙、弹簧的预压缩量都符合实际设计参数，既可以用于机械原理教学演示，也可以作为传动系统设计的参考模型，帮助设计者理解摩擦离合器的转矩传递原理、结构组成与装配关系，为相关传动部件的选型与改型设计提供直观的三维参考。
