工业作业带梯防护装卸操作平台

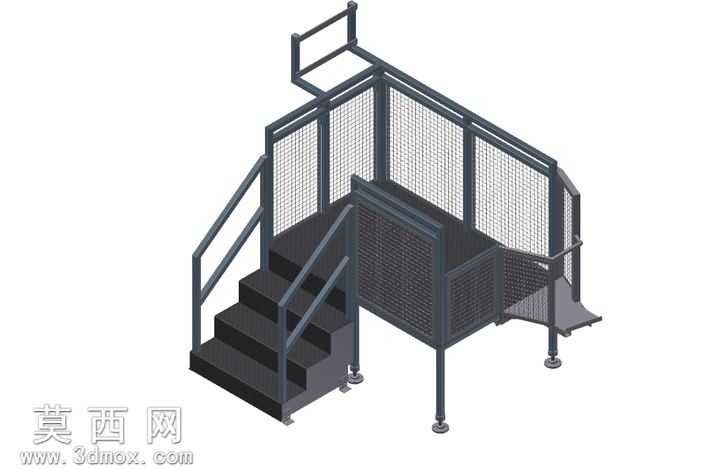

本作品为工业场景使用的装卸操作平台三维模型，采用Autodesk Inventor完成全参数化建模，整体建模过程严格遵循工业设计规范，对每一处结构细节都做了精准还原。模型主体采用模块化设计思路，将整体结构拆分为阶梯登乘段、平台作业段、防护围栏段、支撑调节段四个独立建模单元，各单元之间通过标准装配约束完成组合，可实现单独结构的拆解修改，适配不同场景的参数调整需求。材质渲染方面，整体框架结构赋予哑光深灰金属材质，模拟工业碳钢喷涂防锈漆的真实质感，围栏网片部分采用半通透的金属网材质，还原钢丝防护网的镂空视觉效果，阶梯踏步表面添加细微防滑纹理材质，支撑脚座赋予耐磨橡胶与金属组合的复合材质，所有材质的粗糙度、反光度参数都经过反复调试，渲染输出的等轴测视图可清晰呈现各部件的材质差异与结构层次。结构设计上，登乘阶梯采用四级踏步设计，双侧设置圆管扶手，扶手与阶梯框架采用焊接式连接结构，踏步高度与宽度符合人体工程学作业登乘标准；平台主体四周设置全高防护围栏，围栏采用方管框架搭配钢丝网片的结构，既保证防护安全高度，又避免完全封闭带来的视野遮挡；平台一侧设置延伸装卸搭接板，可与不同高度的装卸工位完成对接；底部支撑采用带调节脚杯的立柱结构，可通过脚杯微调平台整体水平度，适配不平整的车间地面，所有支撑立柱与平台框架之间设置加强筋结构，提升整体结构的承重稳定性。设计过程中充分考虑工业作业的安全需求，所有围栏边角、扶手端部都做了圆弧过渡处理，避免尖锐棱角带来的作业磕碰风险，各连接部位的螺栓、焊接点位都做了细节建模还原，完整呈现平台的装配逻辑，模型整体结构严谨，无冗余建模面，可直接用于工业场景布局演示、作业方案模拟、结构优化参考等用途。
