车床实训用阶梯轴类转向连接杆结构

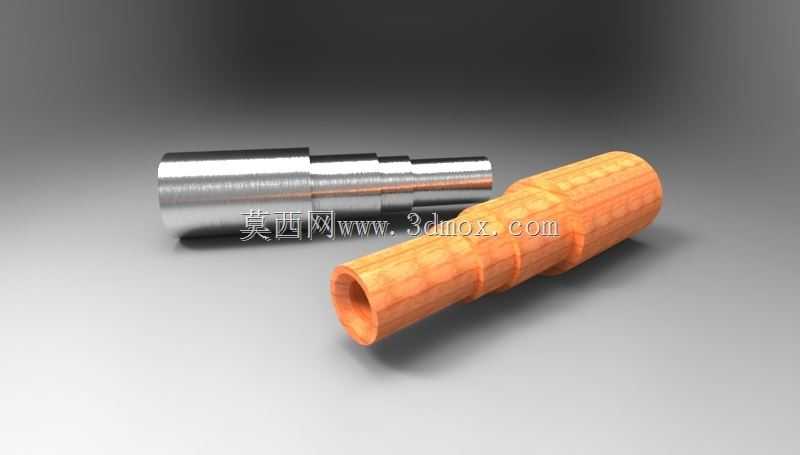

　　这类阶梯结构的转向连接杆，常见于小型操纵机构的力矩传递环节，在台式设备操纵杆、小型工装夹具调节机构、教学实训台的操纵链路里都能见到同结构的零件，核心作用是把端部的扭转输入通过阶梯轴段传递到末端执行件，同时不同直径的轴段可以分别承担定位、安装配合、扭矩传递的不同功能，避免单一直径轴件同时满足多工况要求带来的材料浪费或结构冗余。从结构上看，零件沿轴向分为多个直径递减的阶梯段，最粗的轴段一般作为握持或输入连接端，表面做防滑纹理处理，和图中橙色段的纹理结构对应，这个段的直径最大，能承受人手或操纵件输入的最大扭转力矩，同时大直径段的端面可以作为轴向定位的基准面，安装时抵靠在支座的定位台阶上，限制杆件的轴向窜动，保证操纵行程的精度。

　　中间的过渡轴段直径依次递减，每个台阶的端面都可以作为不同配合件的安装定位面，比如可以在不同轴段上套装轴套、复位弹簧、限位挡圈这类附属零件，不同直径的差级刚好给这些零件提供轴向的安装限位，不需要额外加工定位卡槽就能实现零件的轴向固定，减少了加工工序，也降低了应力集中的风险。最细的末端轴段是扭矩输出端，一般会和被操纵的摇臂、阀芯或者拨叉做配合，小直径的轴端可以适配小型执行件的安装孔尺寸，同时轴端可以根据需求加工扁位、销孔或者螺纹，实现和从动件的周向固定，保证扭转力矩的可靠传递。设计这类轴件的时候，首先要根据传递的最大扭矩核算最小轴径的抗扭强度，避免末端细轴在承受过载扭矩时发生扭转变形甚至断裂，阶梯之间的过渡圆角需要严格控制，

　　不能直接加工成直角台阶，否则在交变扭转载荷的作用下，台阶根部很容易产生应力集中，长期使用会出现疲劳裂纹，实训加工中很多新手容易忽略过渡圆角的处理，做出来的零件看起来尺寸合格，但实际承受载荷的时候很容易在台阶处断裂。轴向的尺寸链需要重点核算，每个阶梯段的长度要对应安装路径上各个支座、附件的厚度，保证装配后杆件的轴向窜动量在允许范围内，既不能因为轴段长度过长导致杆件卡滞无法转动，也不能因为长度过短导致定位失效、操纵行程出现空程。外圆的加工精度根据配合需求区分，和轴承、轴套配合的轴段需要满足对应的公差要求，表面粗糙度也要控制在合理范围，非配合的轴段可以适当降低精度要求，减少不必要的加工时长。这类零件的加工完全依托车床完成，从棒料下料开始，

　　先车平端面打中心孔，采用一夹一顶的装夹方式保证各段轴的同轴度，同轴度误差过大会导致杆件转动时出现偏心，不仅会带来操纵时的卡顿，还会加速配合件的磨损，缩短整个操纵机构的使用寿命。粗车的时候按阶梯顺序依次车出各段的大致轮廓，留0.2到0.3毫米的精车余量，精车的时候从大直径段到小直径段依次加工到最终尺寸，加工过程中要及时测量各段的直径和长度，避免尺寸超差，端部的防滑纹理如果是滚花结构的话，要在精车之后及时完成滚花加工，避免滚花的挤压力导致轴件变形影响已加工面的精度。实际应用中，这类阶梯转向杆不需要做复杂的热处理，除非是用在大载荷的工业设备上，一般实训类或者小型操纵机构用的杆件，采用普通45号钢加工完成后做简单的发黑防锈处理就可以满足使用要求，部分有轻量化需求的场景也可以用铝合金棒料加工，重量更轻但抗扭强度会相应降低，需要根据实际载荷重新核算轴径尺寸。安装的时候要注意各配合面的润滑，在轴和轴套的配合面涂抹少量润滑脂，减少转动时的摩擦阻力，让操纵手感更顺畅，同时也能减少磨损延长零件寿命，轴向的限位挡圈要安装到位，避免杆件在往复转动或者受到轴向力的时候从支座中脱出，造成操纵机构失效。
